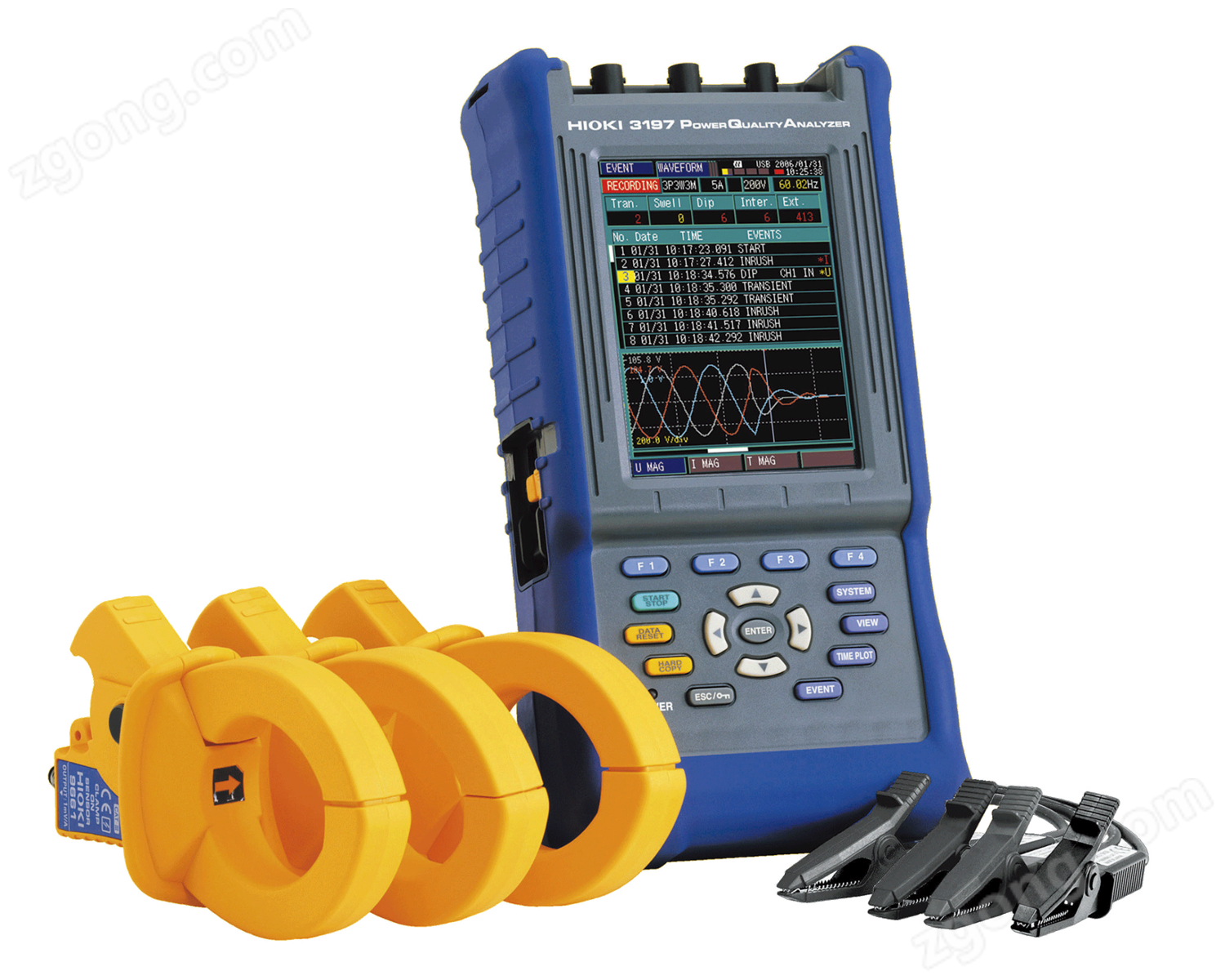

- 商品名稱: 3197 電能質量分析儀
- 商品編號: 994276885254725632
- 品牌:
電能質量分析儀
單相2線/單相3線/三相3線/三相4線
●可簡單進行電源異常測量的設置
●測量數據記錄在內存中，通過USB連接計算機
●使用附件應用軟件可在計算機中下載并分析測量數據
| 技術參數 | |
| 測量線數 | 單相2線、單相3線、三相3線、三相4線 |
| 電壓量程 | AC 600.0V |
| 電流量程 | AC 500.0mA～5.000kA(根據所用傳感器不同，測試范圍不同) |
| 功率量程 | 300.0W～9.00MW(根據電流量程和測量線路的組合來決定) |
| 基本精度 | 電壓：±0.3%rdg. ±0.2%f.s. |
| 電流：±0.3%rdg. ±0.2%f.s.+電流傳感器精度 | |
| 有功功率：±0.3%rdg. ±0.2%f.s.+電流傳感器精度(功率因數=1) | |
| 測量功能 | 1.電壓/電流有效值(每200ms連續運算) |
| 2.電壓(1/2)有效值(半個周期更新的1個周期連續運算) | |
| 3.電流(1/2)有效值(每半個周期的連續運算，電壓半個周期同步) | |
| 4.頻率 | |
| 5. 有功功率/無功功率/視在功率/功率因數/基波功率因數/有功/無功電能 | |
| 6.用電量(有功功率/無功功率) | |
| 7.第50次以前的諧波(不能進行時序的測量和記錄) | |
| 8.電壓/電流峰值 | |
| 9.總諧波電壓畸變率 | |
| 10.電壓不平衡率 | |
| 11.K因素(不能進行時序的記錄) | |
| 12.總諧波電流畸變率(不能進行時序的記錄) | |
| 事件檢測 | 1. 電壓突升/電壓下陷/中斷：每半個周期按照1個周期的電壓(1/2)有效值來檢測 |
| 2.沖擊電流：每半個周期按照電流(1/2)有效值來檢測 | |
| 3.瞬態過電壓：50Vrms以上，10kHz～100kHz | |
| 4.根據所設置的定時器檢測事件，5.根據按鍵操作檢測事件 | |
| 記錄事件數 | 事件波形：50個，事件電壓變化圖表：20個，啟動電流圖表：1個，事件計數：1000個 |
| 接口 | USB 2.0(用于連接PC) |
| 顯示 | 4.7寸STN彩色LCD |
| 電源 | AC適配器9418 -15 (100～240V，50/60Hz)，電池組9459，連續使用 |
| 時間6h(LCD背光燈自動關閉5分鐘)，23VA | |
| 體積及重量 | 128W×246H×63D mm，1.2kg(含電池組9459) |
| 附件 | 電壓線L9438 -53 ×1(紅/黃/藍/黑各1)，AC適配器9418 -15 ×1， |
| 電源線×1，電池組9459×1，輸入端口標簽×1，輸入線標簽×1， | |
| 背帶×1，使用說明書×1，測量指南×1，USB連接線×1， | |
| CD-R(主機專用應用軟件和說明書)×1，攜帶包×1 | |
