水質在線監測儀的應用：實時監測水源地的水質狀況，確保供水安全【型號推薦：TH-QSZ03，云境天合廠家直供發貨，精選品牌認證品質保障】?????????水質在線監測儀?通過在水源地部署多參數傳感器，可?實時監測水質狀況?，及時發現污染異常，為供水安全提供全天候保障。任一參數超出預設安全閾值時，系統自動觸發?多級報警機制，通過4G/NB-IoT將預警信息推送至管理平臺、責任人手機APP或短信，支持與環保部門監管系統對接，實現數據實時共享，提升應急響應效率。在水庫、河流取水口安裝，實現從“源頭”到“水廠”的全鏈條監控，防止突發污染事件影響供水安全。用于湖泊、濕地等敏感區域，長期追蹤水質變化趨勢，支持生態保護決策。
一、產品介紹
1.概述
QSZ03供水水質站是基于物聯網技術的水質監測微系統，由穩流排氣單元、分析測試單元、系統控制單元和遠程通訊單元等組成，具備完善的供電、防雷、網絡通訊等功能。
2.產品定位

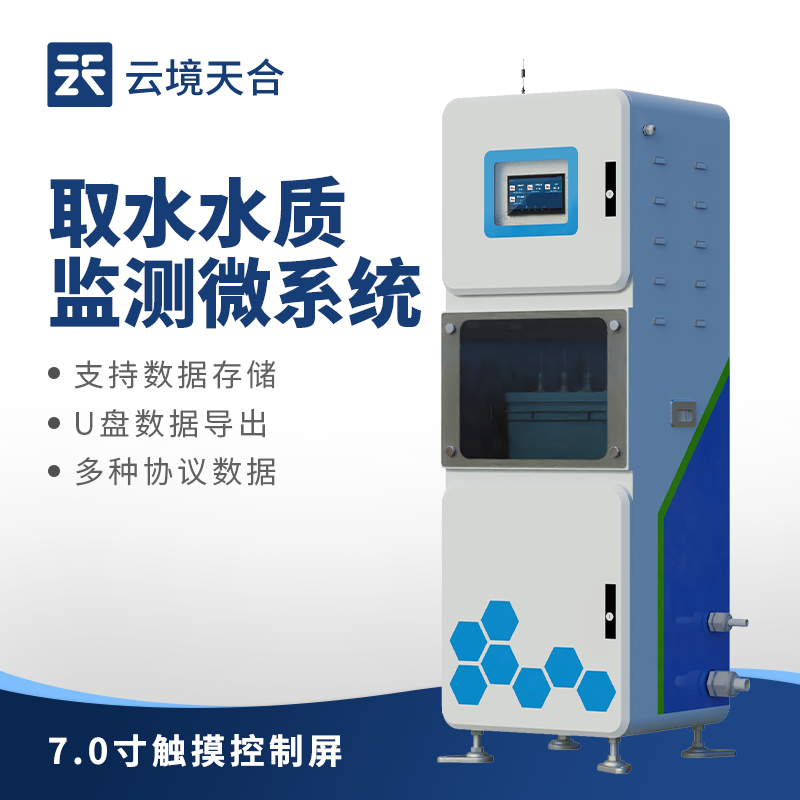

QSZ03微型水質自動監測站
水質自動監測站具有自動監測功能，一體化抽取式微型水質自動監測站主要監測項目為：PH、溫度、濁度、電導率、溶解氧、COD、氨氮、懸浮物等。它采用高度集成技術，在一個機柜內實現了自動水質監測功能。
該設備可廣泛用于河流、城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測，是水廠生產過程控制、水利水務管理、衛生監督等領域bi不可少的在線分析設備。
3.功能與特點
·GPRS聯網4G
·支持?jǐn)U展RJ45聯網
·支持?jǐn)U展傳感器遠傳
·支持LED屏顯示7.0寸觸摸控制屏
·支持?jǐn)U展安卓屏顯示、存儲
·擴展安卓屏支持2G數據存儲、U盤數據導出
·支持一路RS485 modbus-RTU協議從站
·支持多通道RS485 modbus-RTU傳感器擴展
·配套物聯網數據展示、存儲、分析平臺
·平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發
二、系統組成
供水水質監測微系統由供電單元、水泵控制單元、分析測試單元、顯示單元、水泵單元和遠程通訊單元及集成箱主體單元組成。
1.供電單元
電源AC220V。
2.水泵控制單元
智能型自吸泵最高揚程:25m開口流量:1.8m3/h
3.分析測試單元
分析測試單元，主要由pH、溶解氧、電導率、濁度、ORP、溫度傳感器構成，通過螺紋或緊配固定件固定于流通池上，傳感器主要參數如下：
| 型號 | 名稱 | 測量范圍 | 原理 | 測量精度 | 分辨率 | 是否標配 | 備注 |
| S1S | cod | 0~1000mg/L | UV254吸收法 | ±5%，±0.3℃ | 0.1mg/L |
| cod濁度一體；帶刷子自清潔，帶溫補 |
| 濁度 | 0~400NTU | 散射光法 | ±1%，±0.3℃ | 0.1NTU |
|
| S2 | 水硬度 | 0～1000.0mg/L | 接觸式電極法 | 讀數的±10%；±0.3℃ | 0.1mg/L |
|
|
| S3 | pH | 0~14（ph） | 電化學（鹽橋） | ±0.1PH;±0.1℃ | 0.01 | √ | 帶溫補 |
| S4 | 余氯 | 0~5.00mg/L | 離子選擇電極法 | 讀數的±5%;±0.3℃ | 0.01mg/L |
| 余氯pH一體式；流速0.42m/s-0.85m/s時精度最佳；帶溫補 |
| pH | 0~14（ph） | 電化學（鹽橋） | ±0.1PH;±0.1℃ | 0.01 |
|
| S5 | 氨氮 | 0~1000mg/l | 離子選擇電極法 | 讀數的10%,±0.5℃ | 0.01mg |
| 氨氮pH一體式；帶溫補 |
| pH | 0~14（ph） | 電化學（鹽橋） | ±0.1PH;±0.1℃ | 0.01 |
|
| S6 | ORP | -1500mv~1500mv | 電化學（鹽橋） | ±6mv | 1mV |
|
|
| S7 | 電導率 | 0~10000uS/cm | 接觸式電極法 | ±1.5%；±0.1°C | 1uS/cm | √ | 帶溫補 |
| S7H | 高量程電導率 | 0～30000μS/cm | 接觸式電極法 | ±1.5%；±0.1°C | 1uS/cm |
| 高量程電導率TDS鹽度一體式傳感器；帶溫補 |
| TDS | 0-10000ppm | 接觸式電極法 | ±1.5%；±0.1°C | 1ppm |
|
| 鹽度 | 0-10000ppm | 接觸式電極法 | ±1.5%；±0.1°C | 1ppm |
|
| S8 | 溶解氧 | 0~20mg/L | 熒光壽命法 | ±2%，±0.3℃ | 0.01mg/L |
| 帶溫補 |
| S9 | 濁度 | 0~1000NTU | 散射光法 | ±1%，±0.3℃ | 0.1NTU |
| 帶溫補 |
| S9S | 自清潔濁度 | 0~1000NTU | 散射光法 | ±1%，±0.3℃ | 0.1NTU |
| 帶刷子自清潔；帶溫補 |
| S10 | 懸浮物 | 0~2000mg/L | 散射光法 | ±5%（取決于污泥同質性） | 0.1mg/L |
|
|
| S11S | 污泥濃度 | 0～20.000g/L | 散射光法 | ±5%（取決于污泥同質性） | 0.001g/L |
| 帶刷子自清潔 |
| S14 | 氯離子 | 0-3500.0mg/L | 離子選擇電極法 | ±5%；±0.3℃ | 0.1mg/L |
|
|
| S15S | 葉綠素 | 0~400ug/L | 熒光法 | R2>0.999 | 0.01ug/L |
| 帶刷子自清潔；帶溫補 |
| S16S | 藍綠藻 | 0～200.0Kcells/mL | 熒光法 | R2＞0.999 | 0.1Kcells/mL |
| 帶刷子自清潔 |
| S17S | 水中油 | 0～60ppm | 熒光法 | 0.1ppm | 0.01ppm |
| 帶刷子自清潔 |
| S20 | 透明度 | 50～1000mm | 散射光法 | ±5%（取決于污泥同質性） | 1mm |
| 帶溫補 |
| S21 | 水溫 | ?20℃~85℃ | 高精度數字傳感器 | ±0.1℃ | 0.1℃ |
|
|
注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,以上水質傳感器工作環境0-50℃，<0.3Mpa
4.顯示單元
多參數監測儀，安裝于柜門處，進行數據采集、解析、顯示、通訊、數據保存操作，
·安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸電容觸屏·供電：12V/1A·支持U盤擴展，支持內存卡擴展
5.遠程通訊
RS485接口MODBUS-RTU通訊協議出廠設備地址6十進制支持03功能碼讀取數據
6. 設備箱主體單元
| 安裝方式 | 機柜落地是安裝，基座。 |
| 外形尺寸 | 1684mm*560mm*510mm 50-100mm可調 |
| 外殼材質 | 216不銹鋼。 |
| 防護等級 | IP54 |
| 供電 | 市電AC220V |
| 進水口 | 4分PE管 |
| 出水口 | 6分凈水器PE管 |
| 排污口 | 4分凈水器軟管，（也可手動定期排污） |
| 自吸泵 | 電機功率:200W |
| 額定電壓:AC220V/50hz |
| 水泵尺寸210*145*245/mm |
| 最大吸程:8m 最高揚程:25m |
| 開口流量: 1.8m3/h |
