電機類型和技術特點

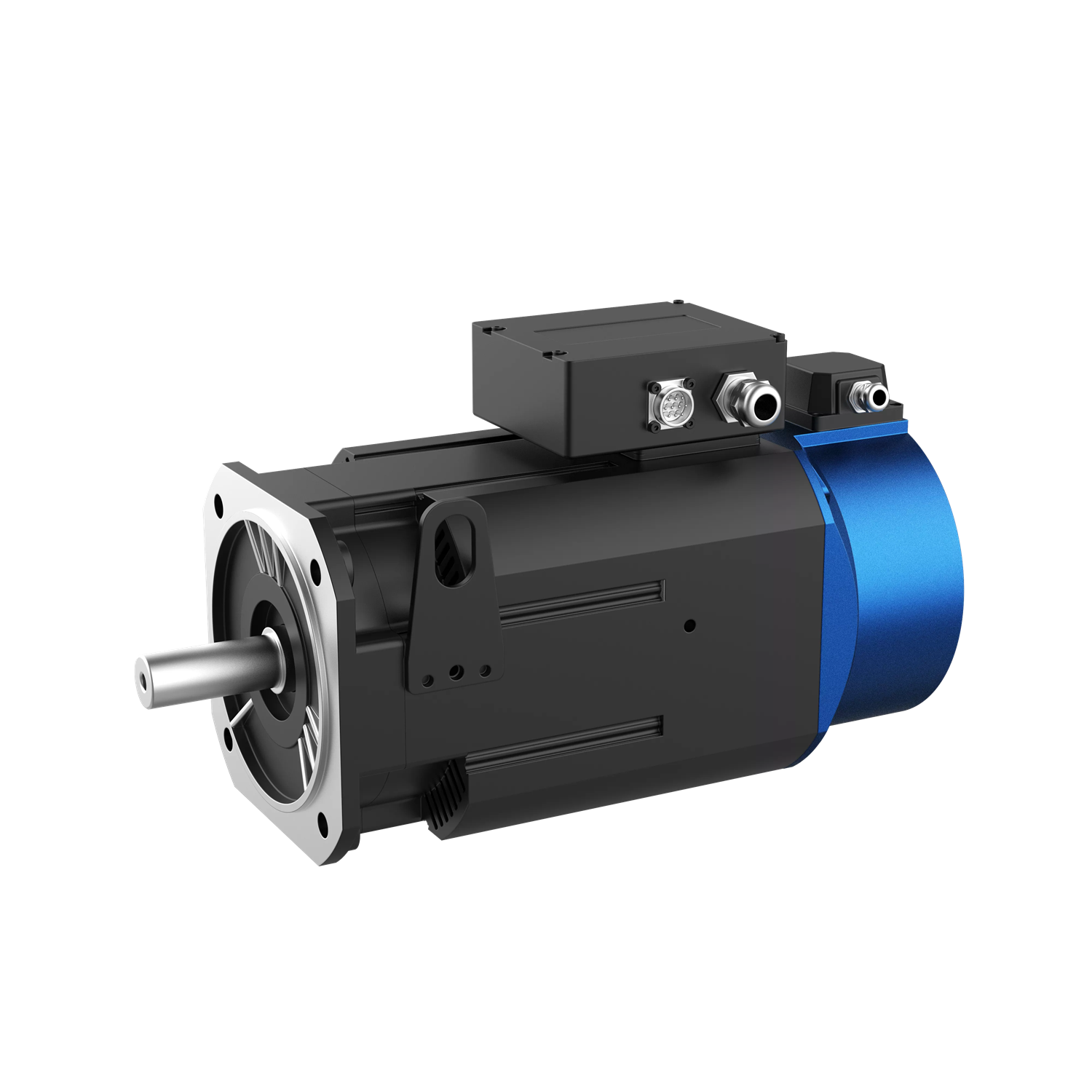

。SV系列伺服電動機是4極的鼠籠式異步電動機類型,是富田SVS系列的升級版,是面向高性能異步伺服應用的經典產品
。SV系列產品具有如下特點:
- 高扭矩能力:
在額定轉速點具有2.5-2.8倍的峰值力矩特性,且電流線性度好,使電機具備高的動態響應能力
- 寬的恒功率保持能力:
SV電機在設計上,設置了E、S、M三擋恒功率調速范圍,E-S1*3倍,S-S1*4倍,M-S1*5~8倍不等,可以適用于各種
要求弱磁大力矩特性的應用場合,如機床主軸等領域
- 多檔基頻轉速可選,基準轉速分別為750、1000、1500、2000、3000(r/min)五檔,適應大多數應用場合
- 高扭矩能力:
在額定轉速點具有2.5-2.8倍的峰值力矩特性,且電流線性度好,使電機具備高的動態響應能力
- 寬的恒功率保持能力:
SV電機在設計上,設置了E、S、M三擋恒功率調速范圍,E-S1*3倍,S-S1*4倍,M-S1*5~8倍不等,可以適用于各種
要求弱磁大力矩特性的應用場合,如機床主軸等領域
- 多檔基頻轉速可選,基準轉速分別為750、1000、1500、2000、3000(r/min)五檔,適應大多數應用場合
輸出特性曲線
。從靜止?fàn)顟B(tài)到額定轉速(0-N1),電機可以輸出額定轉矩Ted
。從額定轉速以上到一個轉速范圍內(N1-N2),電機可以有一個保持額定功率Ped的恒功率的輸出范圍,恒功率輸出的
轉速范圍可查具體的技術參數,在此范圍內,可用的扭矩Tmax按確定轉速N,依據公式可近似計算:
Tmax [Nm] = Pmax [kW] * 9550 / N [r/min]
Pmax = Ped * (2N2-N1-N)/(N2-N1)
。超過此范圍到轉速的范圍內(N2-Nmax),則電機的功率將遞減
轉速范圍可查具體的技術參數,在此范圍內,可用的扭矩Tmax按確定轉速N,依據公式可近似計算:
Tmax [Nm] = Pmax [kW] * 9550 / N [r/min]
Pmax = Ped * (2N2-N1-N)/(N2-N1)
。超過此范圍到轉速的范圍內(N2-Nmax),則電機的功率將遞減

型號說明

顧客界面

① 顧客接線

② 編碼器


③ 風機

① 顧客接線

SV05技術參數

SV07技術參數

SV08技術參數

SV09技術參數

SV10技術參數
