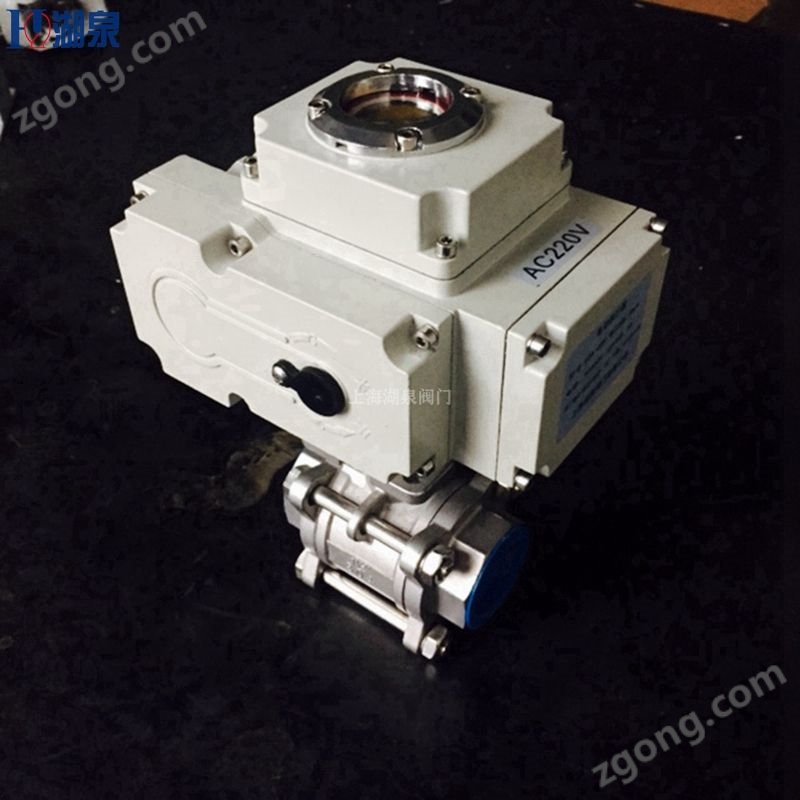

Unic-60模擬量控制4-20mA電動執行器簡介：

Unic-60模擬量控制4-20mA電動執行器用于控制0°-270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，精小型電動執行器可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10VDC電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，輸出扭矩達4000N.m。

Unic-60模擬量控制4-20mA電動執行器性能特點

1、殼體

殼體為硬質鋁合金，經氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67,NEMA4和6，并有關IP68型供選擇。

2、電機

全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。

3、手動結構

手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。

4、指示器

指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察方便。

5、干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥

6、密封

密封性好，標準產品防護等級是IP67,并可選IP68防護等級

7、限位開關

機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。

8、自鎖

精密的渦輪桿機構可高校傳輸大扭矩，效率高，噪聲低（50分貝）。壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

9、防脫螺栓

拆除外殼，螺栓附在殼體上，不會脫落。

10、安裝

底部安裝尺寸符合ISO5211/DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強?？梢源怪卑惭b，也可以水平安裝。

11、線路

控制線路符合單相或三相電源標準，線路布置緊湊合量，接線端子可有效滿足各種附加功能的要求。


Unic-60模擬量控制4-20mA電動執行器參數：
