GIS放電模型試驗系統

一、標準及要求

    凱迪正大電氣提供的無局放試驗變壓器的技術條件，均符合國家和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。

JB/T9641－1999    《試驗變壓器》

GB1094.1-1996     《電力變壓器第一部分總則》

GB1094.2-1996     《電力變壓器第二部分溫升》

GB1094.3-2003     《電力變壓器第三部分絕緣水平和絕緣試驗》

GB1094.5-2003     《電力變壓器第五部分承受短路的能力》

GB311.1-1997      《高壓輸變電設備的絕緣與配合》

GB/T 16927.1-1997 《高電壓試驗技術》第一部分 一般試驗要求

GB/T 16927.2-1997 《高電壓試驗技術》第二部分 測量系統

GB/T 35487        《局部放電測量》

GB/T509-1997      《電力變壓器試驗導則》

GB2536-1990       《變壓器油》

GB7252-1987       《變壓器油中溶解氣體分析和判斷導則》

GB7328-1987       《變壓器和電抗器的聲級測量》

JB/T8169          《耦合電容器及電容分壓器》

JB/T563-1999      《耦合電容器及電容器訂貨技術條件》

DL/T848.3         《高壓試驗裝置通用技術條件》

二、工作環境

1. 環境溫度：－10℃ –50℃、適用于戶外/戶內、可長期戶外運行。

2. 防護方式：配備戶外防雨罩、具備防塵，防雨。

3. 絕緣介質：高壓套管采用45號變壓器油。

4. 相對濕度：≤90%RH

5. 海拔高度:  ≤5500米

三、系統組成

該系統由以下部分組成：

1. 高壓無局放變壓器         1臺

2. 局部放電測量耦合電容器   1只

3. 放電模型                 4個

4. 視頻探頭                 2個

5. 特高頻探頭               1個

6. 隔離變壓器               1臺

7. 操作操作臺               1臺

8. 標準方波注入口           1個

9. 油式套管及接口           1個

10. 開關套管接口             1個

四、主要部件技術參數

1) 高壓無局放變壓器：

額定電壓：              50kV

額定容量：              5kVA

輸入電壓：              220V

輸入電流：              22.7A

高壓電流：              0.1A

測量電壓：              100V

額定電壓下的局部放電量：≤3PC（整體系統考核）

2) 耦合電容器

   額定電壓：           50KV

       額定電容量：         100pf

       額定電壓局部放電量:≤3PC

3) 放電模型

   放電模型配置有JD、顆粒、氣隙和懸浮。

   放電模型調節方式：   手動

4) 油式套管接口

    該套管接口上可安裝油壓傳感器與油溫傳感器等，傳感器由需方根據需要提供給供方安裝。該套管設有放油閥和注油閥。

    套管采用復合套管。

5) 開關套管接口

  開關套管采用瓷套管，

五、手動控制臺件技術參數

額定容量：                5kVA

輸入電壓：              220V

輸入電流：              22.7A

輸出電壓：              0~250V

輸出電流：              20A

測量電壓：              100V

額定電壓下的局部放電量：≤3PC

功能簡介：

手動工作方式

計時報警

過電流保護報警斷電

零位保護

輸出電流、高壓電壓顯示 （指針式、精度1.5%）

各項功能信號燈指示

六、結構

該系統共分4個氣室即高壓變壓器、耦合電容器為一個氣室；放電模型為一氣室；油套管接口和開關套管接口各為一個氣室。

氣室SF6氣體壓力：     0.4Mpa（出廠）；

   氣體年泄漏率：          1%

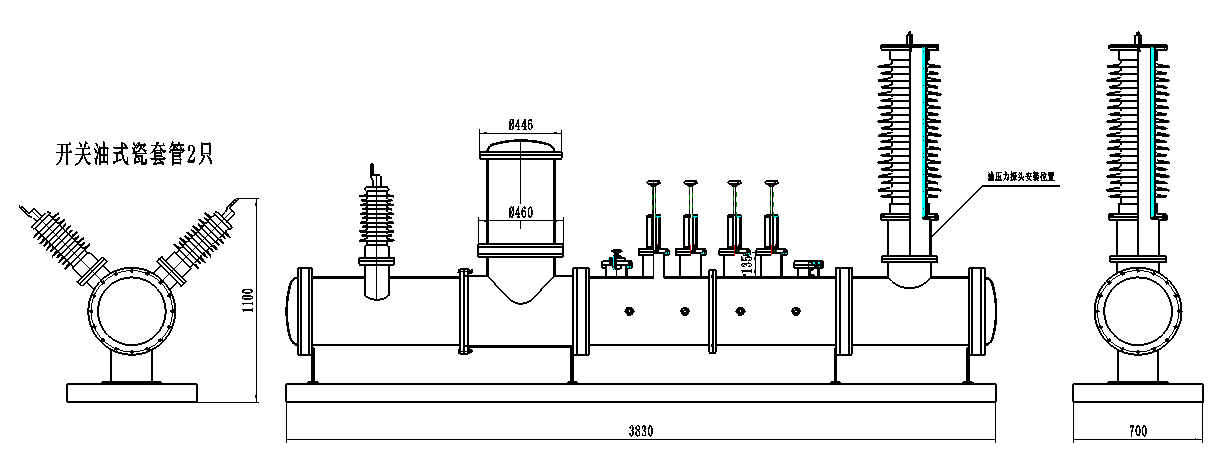

七、整體結構圖

八、報價

系統報價（含系統組成中的所有項）  萬元（含稅價）。

九、售后服務

1.該設備到貨后，供方負責該套設備現場調試并協助需方完成第一次現場試驗，并負責設備的操作及人員技術培訓。

2.供方對提供的所有產品實行保修，保修期為發貨之日起壹年時間，保修期內負責免費檢查，零部件的更換。

3.超過壹年的產品供方常年負責維修，且只收取維修成本費用。

4.實行24小時快速響應服務，在接到需要服務的電話后，24小時實行技術響應,如有需要供方售后服務人員可在48小時內到達現場。
