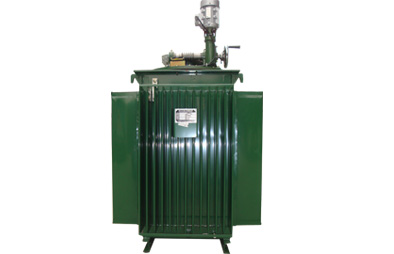

感應式調壓器的結構特征

(1)感應調壓器的組成

感應式調壓器主要由三部分組成：自控傳動裝置和散熱系統。它本身主要由定子、轉子、底座和面板組成。

與普通電機一樣，感應調壓器作為一種常用的室內電氣設備，額定電壓低于10KV，基本滿足了當前的需求。此外，由于感應調壓器的核心結構與纏線異步電機相似且復雜，很難制造出10KV以上的感應調壓器。

(2)感應調壓器繞阻類型

感應式調壓器通常是單層繞阻器，.

單層繞阻中的單層同心和單層交叉主要用于小容量單相和三相非成形繞阻；單層繞阻主要用于大容量單相成形繞阻。

兩層盤繞重疊盤繞的特點是槽分為上下兩層。整個繞組指數等于槽數。選擇的牙距可以改善磁勢和感應電位波形。

四層繞阻一般由兩套兩層繞阻組成，具有兩層繞阻的特點。常用于高低壓三相感應電壓調節器，雙回路連接。

(3)感應調壓器的出線方式

當前，誘導枯萎的出口方式有三種。

首先是選擇復合陶瓷套管引線。這種方法處理簡單，安裝連接方便。廣泛應用于低壓油浸E7調壓器。二是選擇銅放電管。這種方法的過程復雜而耗時。常用于低壓和大電流調節器。第三種方法是直接用電纜出去。這種出線方式比較簡單，但是對電纜的要求比較高。常用于高壓油浸式調壓器和低壓干試自冷式調壓器。

(4)感應調壓器的安裝方式

感應器一般采用垂直結構，具有以下優點：

一個油路氣體通道和空氣通道可以合理布局，有利于冷卻介質的冷卻和熱交換循環，為固定和旋轉繞道提供更好的排熱條件。

具有寬面板的垂直結構，為減速器的安裝和出口帶來了適當?shù)奈恢谩?/span>

安裝更加方便，維護和拆卸也更加方便。

商品在安裝過程中占地面積小。

(5)感應調壓器冷卻方式

由于排熱條件有限，一般額定輸出容量較小(20kVA以下)，一般適用于容量小、環境干凈的場合，尤其適用于車輛、船舶等控制系統的配套供電。

強制風冷時，額定輸出容量為數百kVA。由于運行時噪音大，只適用于容量大但不能用油的地方，如礦業地下壓力調節設備。

油浸式自冷卻具有廣泛的額定輸出能力，應用廣泛，不受自然條件的影響，因此使用壽命長，尤其適用于惡劣環境等惡劣環境。
