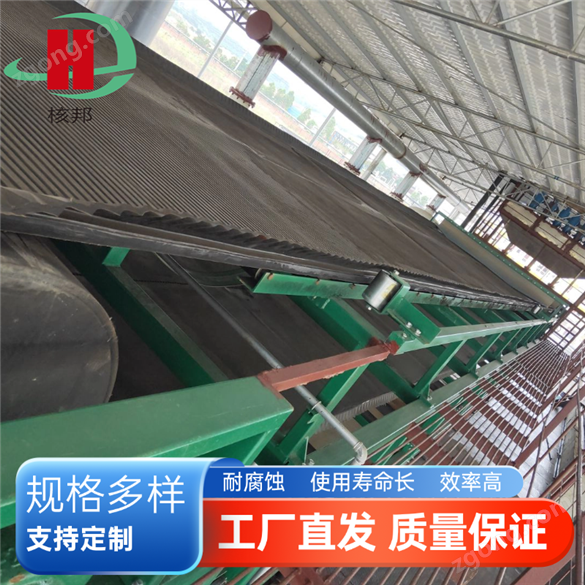

皮帶脫水機核心結構

設備采用模塊化設計，便于運輸與安裝，關鍵核心部件如下：

真空系統：含真空泵與真空盒，真空泵多為水環式，可形成 -0.05 - 0MPa 的真空壓力；真空盒分節聯結，與膠帶間通過環形摩擦帶形成水密封，既保證真空穩定，又降低運行阻力。

輸送與過濾組件：包括環形橡膠帶和濾布。橡膠帶抗拉強度高，表面設排水溝槽與排液孔，防止液體導致膠帶分層；濾布鋪于膠帶上同步運行，是截留固體顆粒的核心過濾介質。

輔助保障裝置：涵蓋氣囊式濾布糾偏裝置，可自動糾正濾布偏移；絲杠式膠帶張緊裝置，避免膠帶運行中跑偏；還有工藝水噴射式濾布清洗裝置，搭配進口噴頭，確保濾布再生效果。

智能控制系統：可與遠程 DCS 系統對接，配備變頻器、超聲波測厚儀、限位開關等元件，能實現轉速調節、濾餅厚度監測、跑偏報警等功能，同時設有拉繩式緊急停車開關，保障操作安全。

皮帶脫水機工作原理

料漿經進料箱均勻分布在移動的濾布與排水皮帶上，進料端的蒸汽罩可預先除去料漿中的氣體。

膠帶下方的真空盒接通真空系統后形成抽濾區，在真空吸力作用下，濾液穿過濾布，經膠帶上的溝槽與排液孔匯入真空室，固體顆粒則被截留在濾布上形成濾餅。

隨著膠帶的連續運行，濾餅依次進入洗滌區和吸干區，經沖洗管沖洗并進一步脫水，降低含水率。

運行至卸料端時，濾布與膠帶分離，濾餅在卸料輥處被卸下；卸渣后的濾布經清洗裝置沖洗再生，再經糾偏、張緊后重新進入過濾區，開啟下一循環。
