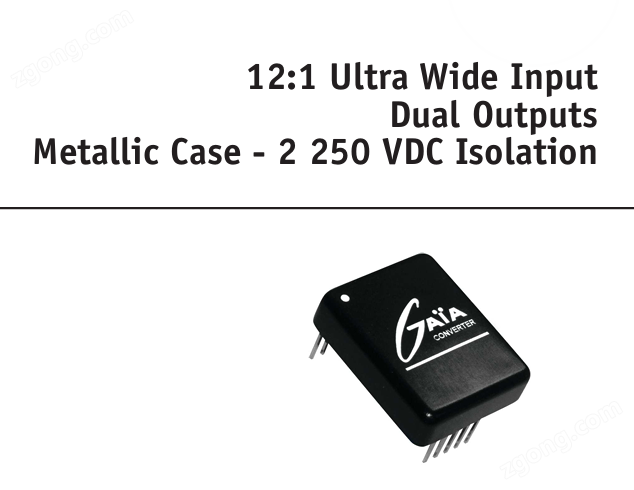

GAIA電源 MGDD-06-R-C MGDD-06-R-E MGDD-06-R-F MGDD-06-R-I

MGDD-06寬輸入系列一個DC/DC電源模塊系列

具有12-160 Vdc的寬輸入電壓范圍。該系列設計用于分布式電源架構，其中可變輸入電壓和瞬態很普遍，使其成為航空電子和車載設備應用的選擇。

MGDD-06是需要高功率密度的應用的良好選擇。

mddd -06系列無需額外的電壓限制器。

該系列包括雙輸出電壓選擇單獨絕緣的2 × 5伏，2 × 12伏，2 × 15伏和2 × 24伏，易于串聯，并聯或?qū)ΨQ配置。

總功率為6w，單通道功率可達5.4 W。

所有模塊都設計了LC網絡濾波器，以更小化反射輸入電流紋波。

這些模塊包括軟啟動、輸入欠壓鎖定、短路保護和輸出過壓限制，以實現有效的模塊保護。

軟啟動允許電流限制，并消除啟動期間的涌流電流。短路保護模塊免受短路的持續時間的關閉，并恢復到正常運行時，過載被移除。

模塊采用雙組份導熱復合材料封裝，在惡劣環境下的良好功耗。

一般特征

附加功能:開/關，輸入電流紋波減小，可調欠壓鎖定

外部同步范圍:不同步

電流絕緣輸入/輸出:2250 Vdc

標稱功率:6w

保護:輸入欠壓閉鎖，輸出限流

 GAIA電源 MGDD-06-R-C MGDD-06-R-E

開關頻率:270khz

微調:80 ~ 110%

特性

電壓絕緣:2250 Vdc

在整個范圍內的良好效率

集成LC EMI濾波器

無光耦，可靠性高

標稱雙輸出電壓:從5到48vdc

短路保護

軟啟動

寬輸入范圍:13:1
