該系列產品功率范圍355KW～800KW ( 380V)，使用變頻器控制實現軟起軟停,起動電流低，安裝尺寸和防護等級與Y , Y2 , YE系列相同,有良好的互換性。產品的效率指標高于GB30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準，達到同類產品的水平。該系列產品廣泛應用于石油、化工、污水處理、冶金,橡膠、造紙、制藥等行業各類設備。

詳細介紹

產品描述

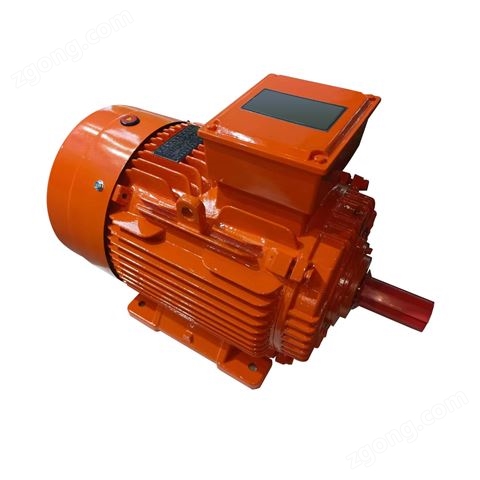

（1）TYCD系列低壓大功率永磁同步電機（380V，355KW-800KW）

該系列產品的效率指標高于GB30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準，達到同類產品的水平。

產品為全封閉、自扇冷結構。具有設計新穎、結構緊湊、造型美觀、效率和功率因數高、起動轉矩性能好、噪聲低、振動小、運行安全可靠、高效節能。

該系列產品功率范圍355KW-800KW(380V)，功率等級和安裝尺寸符合國際電工委員會(IEC)標準。電動機采用F級絕緣，工作方式為S1,冷卻方式為IC411，外殼防護等級為IP54。

該系列產品，額定電壓為380V，使用變頻器控制實現軟起軟停，啟動電流低。

該系列產品可替換Y2、Y3等系列低壓異步三相異步電機。

該系列產品廣泛用于石油、化工、污水水處理、冶金、水廠、橡膠、塑料食品、制藥、礦山等行業各類設備。

產品特點

該系列產品標準工作條件為海拔不超過1000m，環境溫度為-15℃，環境溫度為40℃；

該系列產品按F級絕緣設計（155℃），按B級絕緣考核（80K），電動機的使用壽命和可靠性得到保證；

該系列產品冷卻方式為全封閉自扇冷或強迫風冷；

該系列產品防護等級IP55，，結構和接口可根據實際工況和客戶需求來定制；

該系列產品電壓為380V，在供電電壓偏離額定電壓±5%的情況下，仍能良好運行；

該系列產品運行范圍寬，在負載25%-120%區間內，效率大于90%，功率因數大于0.9，節能，與變頻器配套使用，調速范圍寬，動態響應好；

該系列產品功率密度大，同功率，同轉速下比異步電機降低1-2個機座號；

該系列產品從設計到出廠，遵循ISO9001質量認證體系，嚴格遵守質量程序；

電機型號	功率（KW）	電壓（V）	額定電流（A）	功率因數 （cosφ）	效率（%）	牽入轉矩	轉矩額定轉矩	堵轉電流額定電流	變頻柜型號
3000r/min （2P）
TYCD-355L1-4-100	355	380	581.1	0.95	97.7	1.3	1.5	1.6	BK-355G
TYCD-355L2-4-100	400	380	654.8	0.95	97.7				BK-400G
TYCD-355L3-4-100	450	380	736.7	0.95	97.7				BK-450G
TYCD-400L1-4-100	450	380	736.7	0.95	97.7				BK-450G
TYCD-400L2-4-100	500	380	818.5	0.95	97.7				BK-500G
TYCD-400L3-4-100	560	380	916.7	0.95	97.7				BK-560G
TYCD-450L1-4-100	560	380	916.7	0.95	97.7				BK-560G
TYCD-450L2-4-100	630	380	1031.3	0.95	97.7				BK-630G
TYCD-450L3-4-100	710	380	1162.3	0.95	97.7				BK-710G
TYCD-450L4-4-100	800	380	1309.6	0.95	97.7				BK-800G
1500r/min （4P）
TYCD-355L1-4-50	355	380	580.6	0.95	97.8	1.3	1.7	1.8	BK-355G
TYCD-355L2-4-50	400	380	654.2	0.95	97.8				BK-400G
TYCD-355L3-4-50	450	380	735.9	0.95	97.8				BK-450G
TYCD-400L1-4-50	450	380	735.9	0.95	97.8				BK-450G
TYCD-400L2-4-50	500	380	817.7	0.95	97.8				BK-500G
TYCD-400L3-4-50	560	380	915.8	0.95	97.8				BK-560G
TYCD-400L4-4-50	630	380	1030.3	0.95	97.8				BK-560G
TYCD-450L1-4-50	630	380	1030.3	0.95	97.8				BK-630G
TYCD-450L2-4-50	710	380	1161.1	0.95	97.8				BK-710G
TYCD-450L3-4-50	800	380	1308.3	0.95	97.8				BK-800G
1000r/min （6P）
TYCD-355L2-6-50	355	380	581.7	0.95	97.6	1.3	1.7	2.0	BK-355G
TYCD-400L1-6-50	355	380	581.7	0.95	97.6				BK-355G
TYCD-400L2-6-50	400	380	655.5	0.95	97.6				BK-400G
TYCD-400L3-6-50	450	380	737.4	0.95	97.6				BK-450G
TYCD-400L4-6-50	500	380	819.3	0.95	97.6				BK-500G
TYCD-450L1-6-50	500	380	819.3	0.95	97.6				BK-500G
TYCD-450L2-6-50	560	380	917.7	0.95	97.6				BK-560G
TYCD-450L3-6-50	630	380	1032.4	0.95	97.6				BK-630G
TYCD-450L4-6-50	710	380	1163.5	0.95	97.6				BK-710G
750r/min(8P)
TYCD-400L2-8-50	355	380	584.7	0.95	97.1	1.3	1.7	1.9	BK-355G
TYCD-400L3-8-50	400	380	658.9	0.95	97.1	1.3	1.7	1.9	BK-400G
