產品簡介

采用模塊式設計，電壓高達5KV可調，電流達2000A 可選，最小電流分辨率優于250fA.

詳細介紹

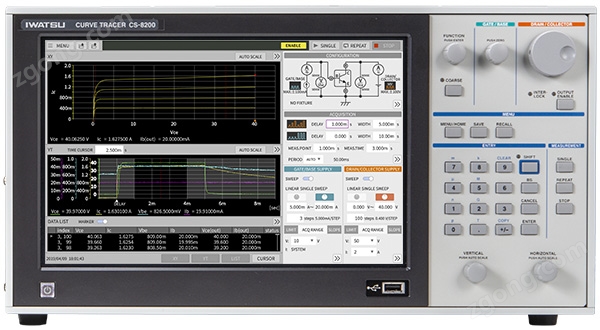

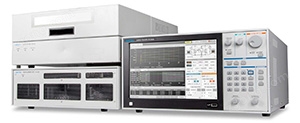

CS-8000的外觀

CS-8000シリーズ

CS-8000系列的主要規格特點

峰值電壓5kV (恒壓/DC脈沖)
峰值電流2,000A (恒流/脈沖)
微小漏電流測量高分辨率最小250fA (是以往機型的4倍以上)
豐富的可擴展性(也可在購買后擴展功能)
根據電壓( 200V~5kV )、電流( 2A~2，000 A )測量需求進行選擇。
有效的安全測量
不需要每次測量的電纜連接。 (配備配置功能)
搭載高精細大畫面顯示器
12.1英寸TFT-LCD(1,280×800 )
遠程控制接口
配備局域網。遠程控制設備的設定控制。通過PC與探測器合作。
易于使用的用戶界面
通過前面板上的功能鍵、各功能獨立的旋鈕，可以進行直觀的操作。

CS-8000系列型號一覽表

主體①*		HC單元②*		測試配套件③*
CS-8020	200V 2A	CS-205	50V 500A	CS-320MV	200V 2A
CS-8200	2kV 20mA	CS-210	50V 1,000A	CS-322HV/HC	5kV 2,000A
350MHz	5kV 8mA	S-220	50V 2,000A	-

*根據測量目標的電壓和電流，除了主體①以外，還選擇HC單元②和固定③。

新產品CS-8000半導體曲線跟蹤器

	5kV、2000A的高功率測試準確的微小電流測量(分辨率250fA ) 大屏幕12.1英寸觸摸屏豐富多彩的GATE信號輸出功能充實的溫度特性測量選項 探測器上的高功率上晶片測試

半導體曲線跟蹤器CS-8000系列是多種模塊的組合，所有工序的特性評價，支持新一代的半導體測量。

主要規格	柵極電壓	電壓范圍	測量電流	電流測量分辨率
主要規格	±40v	0.2~5kV	2kA	250足球聯賽

實際測量時的
好處

支持SiC和GaN器件
也支持晶片和小電力設備
也支持大功率設備
支持微小電流測量

易于使用的用戶界面


配備12.1英寸TFT-LCD(1,280×800 )的高清晰大屏幕顯示器，除了觸摸屏操作外，還可以通過前面板上的功能鍵、各功能獨立的旋鈕進行直觀的操作。


①X-Y顯示區域
可以將任意的電壓/電流參數分別設定為x軸、y軸，可以顯示Vds Id特性、閾值電壓、Vds-Vgs飽和特性等各種半導體特性曲線。另外，可以在y軸上設定多個參數。比例可以切換Log/線性。

	②Y-T顯示區域
	將測量的施加波形像示波器一樣用時間軸表示。由于可以實時確認脈沖寬度測量點振蕩等的波形異常等，因此可以很容易地驗證是否進行了正確的測量。所有的施加波形數據都可以與X-Y顯示的數據同時保存，因此可以重新驗證測量結果。

③測量數據顯示區域
以文本形式顯示詳細的測量結果、測量條件和狀態。

	④配置設定區域
	設定設備的測量配置。通過圖形顯示支持電壓/電流單元的選擇和接線變更等。

⑤參數設定區域
在該區域進行測量參數測量限制的設定和手動/自動測量的切換等。


	⑥操作面板
	正面面板上配置有按鈕和旋轉旋鈕，可以簡單地進行手動測量。中間的數字鍵臺可以輸入?yún)?shù)的數值。通過drain/collector gate/base垂直軸、水平軸旋轉旋鈕，可以簡單地進行手動測量。

符合用途的輸出源

可根據用途任意選擇測量所需的電壓、電流單元。

右邊的照片是，

上段:測試固定特征

下段:高電流單元

■HV單元

是2kV、5kV的高電壓?jiǎn)卧?可選擇DC/脈沖波。可選擇恒壓、恒流驅動測量。

主單元CS-8200CS-8500電壓
(電流)2千伏
( 20 mA )5千伏
( 8毫安)波形直流、脈沖極性正/負測量電流分辨率250足球聯賽

■MV單元(所有主單元通用)
是200V的中電壓?jiǎn)卧?可選擇恒壓、恒流驅動測量。除DC、脈沖外，還可以選擇SIN、半波、全波波形。

電壓 (電流)	200伏( 2安培)
波形	直流( 200毫安)、脈沖(2 A )、 SIN、半波、全波
極性	正/負/兩極性
測量電流分辨率	250足球聯賽

■GATE單元(所有主單元通用)
是40V的單元。可選擇恒壓、恒流驅動測量。除了DC、脈沖以外，還可以選擇SIN。

電壓(電流)	40伏( 1安培)
波形	直流、脈沖、正弦波
極性	正/負/兩極性
測量電流分辨率	250足球聯賽

■HC單元
搭載大電流模式，可支持2000A以下的大電流測量。脈沖寬度、測量周期、測量范圍可變。

HC單元	CS-205	CS-210	CS-220
電流 (電壓)	500 A ( 50伏)	1公斤 ( 50伏)	2公斤 ( 50伏)
波形	脈沖
脈沖寬度	10微秒至1毫秒	10微秒~ 500微秒
極性	正/負

	最小電流分辨率250 fA
	通過采用三軸系統和優化測量系統等，減少了設備內的泄漏和噪聲，因此可以穩定測量微小電流。


豐富多彩的GATE信號輸出
可以順序輸出GATE信號并施加。保持時間可變范圍 0.000秒至5.000秒備用信號電壓范圍門側- 40 v到+ 40 v


	滯后現象的測定
	CS-8000具備便于測量具有遲滯的SiC和GaN等寬帶隙半導體的功能。雙掃描功能同時顯示UP掃描、DOWN掃描，因此可以觀測遲滯。


安全機構
除了聯鎖功能之外，還具備輸出限制功能。可以設定電壓、電流、功率、各自的極限值，可以防止DUT的損傷。另外，利用硬件的過電流保護功能，電流達到測量范圍的1.4倍時會切斷電流。


	組合結構
	可以根據測量目標的電壓和電流選擇HC單元和固定裝置。

■構成示例

在2 kV、2，000 a下使用時

主單元	CS-8200戰斗機	附件電源
HC單元	美國航空母艦	HV標準電纜套件	美國航空母艦
測試固定結構	CS-322赫茲/赫茲	HC標準電纜套件	美國航空母艦

CS-8000系列主要規格
主單元型號名稱	CS-8020	CS-8200	CS-8500(TBD )
HV單元
峰值電壓(電流)	――在	2千瓦( 20毫安)	5千瓦( 8毫安)
測量電壓范圍(滿量程)	――在	50伏至2千瓦	50伏至5千伏
測量電流范圍	――在	20ma至50μa	20ma至50μa
最小測量電流分辨率	――在	250飛安	250飛安
波形	――在	直流脈沖	直流脈沖
MV單元
峰值電壓(電流)	200伏( 2安培)
測量電壓范圍(滿量程)	200 mV ~ 200 V
測量電流范圍	2安到5安培
最小測量電流分辨率	250足球聯賽
波形	直流( 200毫安)、脈沖( 2安培)、正弦波、半波、全波
門單元
峰值電壓(電流)	40伏( 1安培)
測量電壓范圍(滿量程)	1伏至50伏
測量電流范圍	5納米到1安培
最小測量電流分辨率	250足球聯賽
波形	直流脈沖正弦波( 50hz )
標準附件	電源電纜、控制接口終端器、使用說明書(冊子+CD )

HC單元型號名稱	CS-205	CS-210	CS-215
峰值電流(電壓)	500安培( 50伏)	1000安培( 50伏)	2000安培( 50伏)
測量電壓范圍(滿量程)	200 mV ~ 50 V	200 mV ~ 50 V	200 mV ~ 50 V
測量電流范圍	500毫安到500安培	500毫安到1000安培	500毫安到2000安培
波形	脈沖 (寬10 μs ~ 1 ms )	脈沖 (寬度10 μs ~ 500 μs )	脈沖 (寬度10 μs~ 500 μs )
標準附件	電源電纜、HC-FIXTURE連接單元、使用說明書

※使用HC單元時，需要另外的傳感電纜。

測試固定模型名稱	CS-320MV (即將發售)	CS-322 HV/HC
標準附件	電源電纜、標準導線套件( CS-005 1式7本組)、使用說明書
標準附件	――	HV/HC電纜( 2根)

※連接測試固定裝置時，需要另外的電纜。

■電纜套件(連接測試固定架或HC單元時使用。）
電纜集名稱	型號	品名
CS-020 MV標準電纜組 ( CS-320用推薦套件)	CS-026	7根三軸電纜( L=1.0 m )
	CS-027	1根控制接口電纜( L=1.0 m )
	CS-028	1根聯鎖/讀出電纜( L=1.0 m )
CS-021 HV標準電纜套件 ( CS-322用推薦套件)	CS-025	2根HV電纜( L=1.0 m )
	CS-026	7根三軸電纜( L=1.0 m )
	CS-027	1根控制接口電纜( L=1.0 m )
	CS-028	1根聯鎖/讀出電纜( L=1.0 m )
CS-022 HC標準電纜套件 ( HC單元用推薦套件)	CS-026	1根控制接口電纜( L=1.0 m )
CS-022 HC標準電纜套件 ( HC單元用推薦套件)	CS-028	1根聯鎖/讀出電纜( L=1.0 m )
