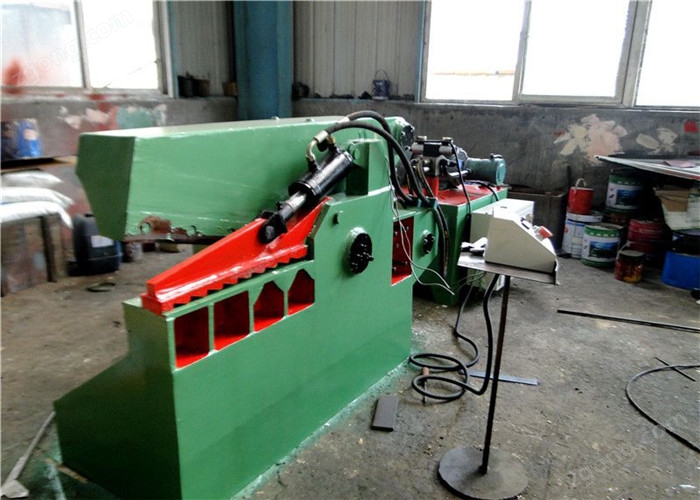

液壓鱷魚剪

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地

在線詢價 收藏產品查看聯系電話

重工機械網采購部電話：0571-88918531QQ:2568841715

聯系方式：查看聯系方式

更新時間：2023-03-12 13:58:28瀏覽次數：404次

聯系我時，請告知來自重工機械網

產品分類 品牌分類

  鱷魚剪切機

全部產品列表

暫無信息

河南朝輝機械設備有限公司

經營模式：其他

商鋪產品：54條

所在地區：

詢價 給他留言

產品簡介

液壓鱷魚剪介紹液壓鱷魚剪采用液壓驅動，安全性能可靠，操作方便

詳細介紹

液壓鱷魚剪介紹

液壓鱷魚剪采用液壓驅動，安全性能可靠，操作方便。常用于廢舊回收企業、廢鋼廠、冶煉鑄造企業對各種形狀的型鋼及各種結構的金屬進行冷態剪切，以加工程合格爐料和材料的機器。該機操作方便，維修簡單。工作刀口長度：400mm，600mm，700mm，800mm，1000mm，1200mm,剪切力從63噸至400噸共8個等級。700mm以上刀口的剪切機，特別適用于剪切報廢汽車。安裝無須底腳螺絲，無電源的地方可用柴油機作動力。具有體積小、重量輕、慣性小、噪音低、動作平穩、操作方便、靈活、剪切斷面大、剪刀口調整方便等優點，操作使用安全，易于實現過載保護。

液壓鱷魚剪工作原理

主要由機械系統（主機部分）、液壓系統、電氣系統等組成，由液壓管路和電氣線路連接成工作整機。

(一）機械系統

機械系統由機座、刀架和壓料板、液壓油缸及其他相關輔助件組成。

1.底座

底座是鱷魚剪主要零部件的載體；由厚鋼板焊接而成并經過時效處理。其作用主要是承載鱷魚剪切機的各種零部件和用于穩固剪切機的位置，使其固定在基礎上進行工作。

左機架前面板右機架底座；

2.左右機架

左右機架均為厚鋼板焊接而成并經過時效處理，采用內外雙墻板結構，具有外形美觀、牢固、耐用等特點。

左、右機架裝有軸套，用以安裝刀架軸和刀架部件。左機架上裝有壓料油缸支座，用來安裝壓料液壓油缸及壓料板等。左右機架尾部裝有剪切缸支座套，用以安裝剪切缸。

3.下刀座

由厚鋼板焊接而成并經過時效處理。其作用是安裝和固定下剪切刀（定下刀座壓料板已升起壓料油缸壓料油缸支座。

4.壓料板

由厚鋼板焊接而成并經過時效處理。厚鋼板的底部為鋸齒狀是為了增加對被剪切廢鋼鐵的壓實力。壓料板后部用銷軸固定在左機架前中部的軸孔內，上部和壓料油缸的活塞桿鉸接，在壓料缸的帶動下實現壓料和回程復位動作，帶動壓料板上下運動。

5.壓料缸支座

由厚鋼板焊接而成并經過時效處理。其作用是用來安裝壓料油缸。油缸是用銷軸安裝的，可以實現轉動，以帶動壓料板上下運動。

6.壓料液壓油缸

由鋼筒、活塞桿、密封圈等組成。壓料液壓油缸的一端連接壓料板，另一端連接壓料油缸支座。當活塞桿伸出時實現對待剪廢鋼的壓實；當活塞桿縮回時實現壓料板抬起上升，以續接待剪廢鋼。

7.剪切油缸

由鋼筒、活塞桿、密封圈等組成。剪切油缸的一端連接剪切刀，另一端固定在機架上。當活塞桿伸出時帶動剪切刀實現對廢鋼的剪切，當活塞桿縮回時帶動剪切刀抬起上升，以續接待剪廢鋼。

8.刀架部件

由厚鋼板焊接而成。后部有銷孔，用銷軸連接安裝剪切油缸。底部有轉軸在油缸的作用下實現上下運動。刀架部件是最重要的活動部件，前部用來安裝上剪切刀（動刀），中間有軸孔并裝有刀架軸襯套，以提高其耐磨性并可以在磨損后實現方便更換；刀架軸襯套與刀架之間有調整圈、調整墊片等調節間隙的裝置，用于調整鱷魚剪切機上、下刀片之間的間隙；刀架軸孔中用刀架軸與刀架部件連接，刀架部件尾下部裝有隨動導向板，和刀架部件尾部的固定導向板接觸摩擦；刀架部件尾上部通過銷軸與剪切油缸十字接頭銜接，油缸工作帶動刀架繞刀架軸上下運動完成剪切和和回程動作。當油缸活塞桿伸出時實現對廢鋼的剪切；當活塞桿縮回時實現對廢鋼的續料和連續剪切。

9.相關輔件

主要有調整套、調整墊片和摩擦圈、固定導向板和隨動導向板等，主要用來調節剪切刀片之間的間隙，以保證良好的剪切效果。調整套和調整墊片裝在右機架外側，摩擦圈裝在刀架軸上的刀架兩側，用以調整刀架軸間的橫向間隙。固定導向板用螺栓安裝在左、右機架后部，它們和裝在刀架上的隨動導向板接觸，并用調整螺釘調整間隙以保證良好的接觸狀態。

液壓鱷魚剪技術參數

型號	剪切力(TON)	壓料力（TON)	刀口長度(MM)	張口(MM)	每分鐘可剪切次數(次/秒))	主要被切材料尺寸(MM)	機器總功率(KW)	操作方式
QRM43-63	63	16	600	280	9-16	30X30 Ø35	7.5	人工送料單動或聯動
QRM4-100	100	16	600	280	9-16	40X40 Ø45	11
QRM43-120	120	20	600	280	9-16	45X45 Ø50	15
QRM43-160	160	25	700	320	9-16	55X55 Ø63	18.5
QRM43-200	200	25	800	380	9-16	65X65 Ø75	22
QRM43-250	250	26	1000	480	9-16	70X70 Ø80	30
QRM43-315	315	42	1200	520	8-16	80X80 Ø90	37
QRM43-400	400	42	1500	700	8-16	90X90 Ø100	44
QRM43-500	500	42	1800	900	8-16	100X100 Ø110	44
