防爆檢修電源插座箱（以下簡稱插座箱），適用于II類B級或C級，T1-T4組以下級別、組別的含有爆炸性氣體環境危險場所的1區、2區，用于交流50Hz、額定電壓220或380V的線路中，用于控制三相異步電動機的起動、停止，也可用于遠距離控制電動機，具有過載、短路保護功能。

防爆檢修插頭插座箱工作條件

a．   海拔不超過2000m；

b． 周圍空氣溫度不高于+40℃，不低于-5℃,24小時內平均值不超過+35℃；

c．   周圍空氣相對濕度不超過95%（+25℃）；

d．  在無破壞絕緣的氣體或蒸氣的環境中；

e．   污染等級：3級；

f．   安裝類別：II、III類；

g．  用于戶外的配電箱，太陽輻射1120W/㎡

，降雨強度6mm/min；

h．  無顯著搖動和劇烈的沖擊振動的地方；

BXS系列防爆檢修電源插座箱結構與特點

本插座箱是按照GB3836.1-2010《爆炸性氣體環境用電氣設備***部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備第二部分：隔爆型“d"》、GB3836.3-2000《爆炸性氣體環境用電氣設備第三部分：增安型“e"》標準設計制造，經檢驗機關檢驗合格，并頒發防爆合格證。

防爆檢修插頭插座箱產品外殼由ZL102鑄鋁合金壓鑄成型，表面噴塑，插銷與開關制成連鎖結構，只有開關斷開后方能拔出插頭。插座上帶有分、合防護蓋，嚴禁帶電開蓋標志。插頭的接地觸頭比主觸頭長，使主觸頭未接通前先將地線接通，在拔脫插頭時，***后分斷接地線，以保證安全，插銷與開關制成連鎖結構，當插頭插入后，插頭上的轉套向右轉至一定角度，插座內的即閉合，同時插銷不能拔脫。反之，將轉套向左轉一定角度，則開關分斷，然后才能拔掉插頭，插座上設有防護蓋，在插頭拔脫后，防護蓋將插座遮蔽，以免外物侵入，鋼管或電纜布線，電纜布線須配電纜夾緊密封接頭。

1.防爆插銷由防爆插頭和防爆插座兩部分組成，裝在接線箱上，防爆插座連接于電源側，插頭連接于用電設備側，防爆插座由供連接導線用的插套組成接觸部分，并帶有快速切換裝置，用絕緣座固定在插座外殼上，防爆插頭裝有與防爆插座相對應的插桿組成接觸部分，同樣用絕緣座固定在插頭外殼上，并有用來分合切換裝置的轉套。

2.防爆插銷的接地觸頭比主觸頭長，使主觸頭未接通前先將地線接通，在拔脫插頭時***后分斷接地觸頭，這樣保證了安全運行，防爆插頭具有開關的連鎖作用，當防爆插頭插入后，把插頭上的轉套向右轉一定的角度，防爆插座內的切換裝置既行閉合，這時插頭不能拔脫。在拔脫插頭時，必須將轉套向左轉一定的角度，使切換裝置分斷，插頭才能拔出。

防爆插頭插座概述：防爆插銷由防爆插頭和插座組成，型號是：AC（BCX),結構分為直插式和

斜插式。電流有，15A.30A.63A.100A等。用戶在訂貨時需注明是多少安，電壓是多少伏，結構形式。

BXS防爆檢修電源插座箱主要技術參數

型號

額定電壓（V）

主回路額定電流（A）

支路數

支路額定電流（A）

防爆標志

BXS□-4

BXS□-6

BXS□-8

BXS□-10

BXS□-12

BXS□-4K

BXS□-6K

BXS□-8K

BXS□-10K

BXS□-12K

220

380

16-250

4

6

8

10

12

8

6

8

10

12

2．5-100

ExdeIIBT4

ExdeIICT4

ExdIIBT4

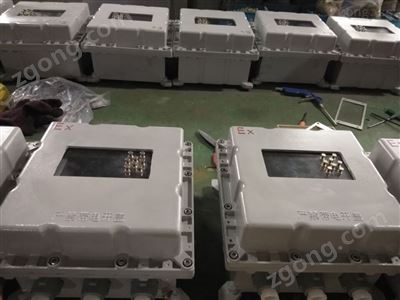

BXS防爆檢修電源插座箱外形示意圖：例：

拼裝方式可根據用戶要求而定，按用戶提供的線路圖進行設計。

5、安裝與使用

5．1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；

5．2安裝及維修前必須切斷前級電源；

5．3進、出線電纜穿過橡膠密封圈，用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；

5．4密封圈在使用過程中出現腐蝕、脆裂、變形、發粘或硬度變化超過出廠時的20%應及時向廠家進行選購并更換，以確保防爆性能可靠；

5．5維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；

5．6插座箱在使用過程中要定期檢查，以保證其良好運行；

5．7非專業人員嚴禁開蓋維修、檢查。
