參考價	面議

產品簡介

4NIC-M系列電源模塊電力設備
產品特點

M 系列電源模塊采用了SMT和厚膜混合工藝，全金屬密閉式外殼結構，適用于機載、彈載、車載、艦載、地面設備等苛刻環境條件。
宇航級產品低貯存溫度-65℃，低工作溫度-55℃；高貯存溫度+150℃，高工作溫度（殼溫）+125℃。軍級產品低貯存溫度-55℃，低工作溫度-55℃；高貯存溫度+125℃，

詳細介紹

4NIC-M系列電源模塊電力設備

產品特點

       M 系列電源模塊采用了SMT和厚膜混合工藝，全金屬密閉式外殼結構，適用于機載、彈載、車載、艦載、地面設備等苛刻環境條件。
       宇航級產品低貯存溫度-65℃，低工作溫度-55℃；高貯存溫度+150℃，高工作溫度（殼溫）+125℃。軍級產品低貯存溫度-55℃，低工作溫度-55℃；高貯存溫度+125℃，高工作溫度（殼溫）+105℃。軍級產品執行SJ20668行業標準。
  本系列產品具有輸入電壓范圍寬、可靠性高等特點，同時具有輸出控制及多種保護功能。
       本產品外型尺寸與Interpoint產品兼容，性能指標更優，可替代進口產品。

產品特性：   溫度范圍：
    輸入電壓范圍 DC16V～40V 宇航級-55℃～+125℃
額定輸入電壓 DC28V 軍級-55℃～+105℃

一般規格

參數	規格	備注
輸出電壓	3.3V、5V、12V、15V、24V
輸出功率	5W、12W、20W、30W、65W	5V輸出為額定功率的80% 3.3V 輸出功率為額定功率的70%
電壓精度	≤±1%或±100mv（取大值）
電壓調整率	≤1%或±100mv（取大值）	Vin=輸入小值~大值
電流調整率	≤1%或±100mv（取大值）	10%~100%負載
交叉調整率	+Po：≤3%、- Po：≤8%	+Po：20～80%、- Po：20～80%
輸出紋波電壓峰峰值	≤1%（當V0≤5V時，≤2%）	額定輸入、滿載輸出，20MHz帶寬
過壓保護點	110%～140%
過電流保護點	≥120%	額定輸入
效率	75%～90%
抗電強度	DC500V≥200MΩ	標準大氣條件
靜態電流	≤20mA	額定輸入條件
工作頻率	250kHz～450 kHz	不同產品略有差異

引腳定義:

	5 W引腳定義		12W引腳定義		20W引腳定義		30W引腳定義		65W引腳定義
引腳	單路	雙路	單路	雙路	單路	雙路	單路	雙路	單路	雙路
1	NC	NC	INH	INH	+Vin	+Vin	+Vin	+Vin	+Vin	+Vin
2	INH	INH	NC	+Vo	INH	INH	INH	INH	-Vin	-Vin
3	+Vin	+Vin	-Vo	COM	NC	+Vo	NC	+Vo	-Vin	-Vin
4	CASE	CASE	+Vo	-Vo	-Vo	COM	-Vo	COM	INH	INH
5	-Vin	-Vin	NC	NC	+Vo	-Vo	+Vo	-Vo	SYNCOUT	SYNCOUT
6	+Vo	+Vo	CASE	CASE	NC	NC	NC	NC	SYNCIN	SYNCIN
7	-Vo	COM	-Vin	-Vin	CASE	CASE	CASE	CASE	+Vo	+Vo
8	NC	-Vo	+Vin	+Vin	NC	NC	NC	NC	-Vo	COM
9	CASE	CASE			NC	NC	NC	NC	-S	-Vo
10	CASE	CASE			-Vin	-Vin	-Vin	-Vin	+S	NC
11									NC	NC
12									NC	NC

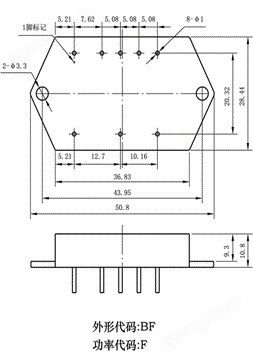

外形代碼	A	A	B/BF	B/BF	C/CF	C/CF	D/DF	D/DF	EF	EF
