結構特征
●MNS型低壓組合式配電柜，是按照瑞士ABB公司的通用的技術制造的產品，為工廠組裝式低壓開關柜裝置，技術標準符合IEC439-1、VDE0660part500、BS5486patl、UTE63-410。本裝置適用于交流50-60Hz，額定工作電壓660V及以下系統 。用于發電、輸電、配電、電能轉換和電能消耗設備的控制：
●本裝置除一般陸用外，經過特殊處理還可用于海上石油開采平臺和核電站中

結構特征

●MNS型低壓組合式配電柜，是按照瑞士ABB公司的通用的技術制造的產品，為工廠組裝式低壓開關柜裝置，技術標準符合IEC439-1、VDE0660part500、BS5486patl、UTE63-410。本裝置適用于交流50-60Hz，額定工作電壓660V及以下系統 。用于發電、輸電、配電、電能轉換和電能消耗設備的控制：

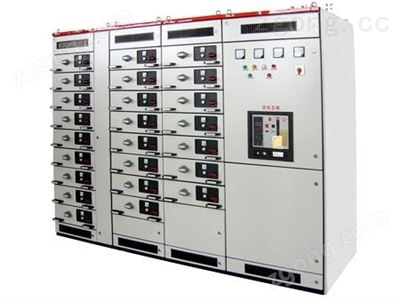

●本裝置除一般陸用外，經過特殊處理還可用于海上石油開采平臺和核電站中。MNS型低壓組合式配電柜

●裝置的基本柜架為組合裝配式結構。柜架的全部結構都經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺釘緊固互相連接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架、以及母線、功能單元等零部件組裝成一臺完整的裝置。裝置內零部件尺寸、隔室尺寸實行模數化。PC柜內劃分四個隔室：水平母線隔室，在柜的后部：功能單元隔室，在柜前上部或柜前左邊：電纜隔室，在柜前下部或柜前右邊；控制回路隔室，在柜前上部。

●分隔措施：水平母線隔室與功能單元隔室、電纜隔室之間用三聚氰胺酚醛夾心板或鋼板分隔。

●控制回路隔室與功能單元隔室之間用阻燃型聚胺脂發泡塑料模制罩殼分隔。

●左邊的功能單元與右邊的電纜隔室之間用鋼板分隔。
