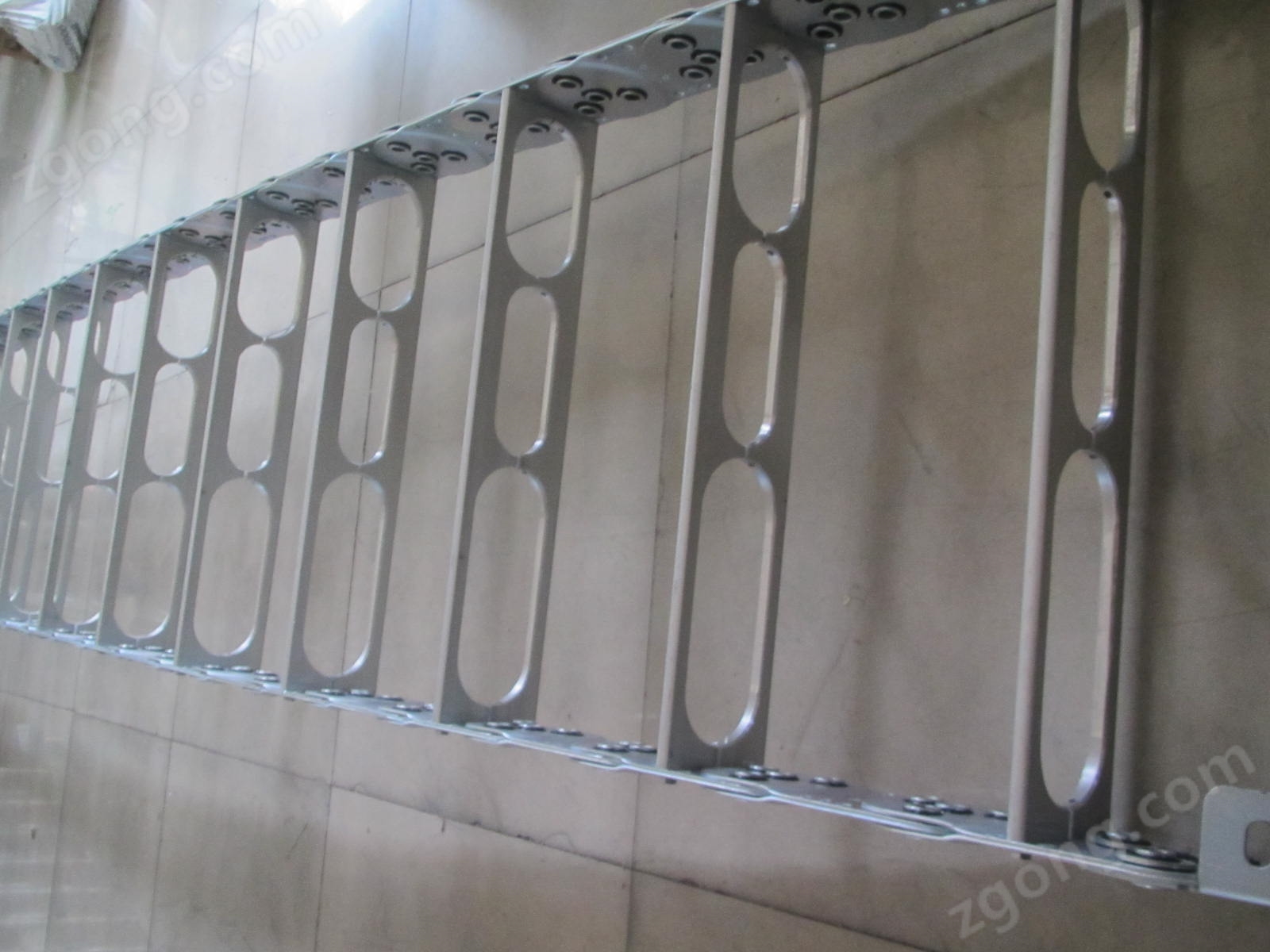

橋式防倒塌式鋼制拖鏈按支撐板形式分為整體式（打孔式）、上下分開式、框架式（隔離片式）。

橋式防倒塌式鋼制拖鏈按節距分類有45、65、95、125、180、225、250型。拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。

有三種支撐板的形式。
（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式
（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。

選用原則

1、根據支撐板大孔徑Dma來確定鏈板高度hg和拖鏈型號。

2、支撐板內腔孔徑D1=d 約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。

3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：

1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；

2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；

3）安裝管纜的規格品種較多時，可選用框架式支撐板。

4、機床拖鏈?zhǔn)褂脠龊鲜芟拗茥l件、或受環境影響，需采用鋼帶防護支撐板時。

5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B
