煤礦井下環境特殊，存在瓦斯、煤塵等易燃易爆氣體，且濕度大、空間狹窄。因此，用于該環境的電動閘閥必須具備的安全性、可靠性和防爆性能。以下是對煤礦井下專用電動閘閥（通常型號為MZ系列或ZJK系列）的詳細產品介紹。

一、 產品概述

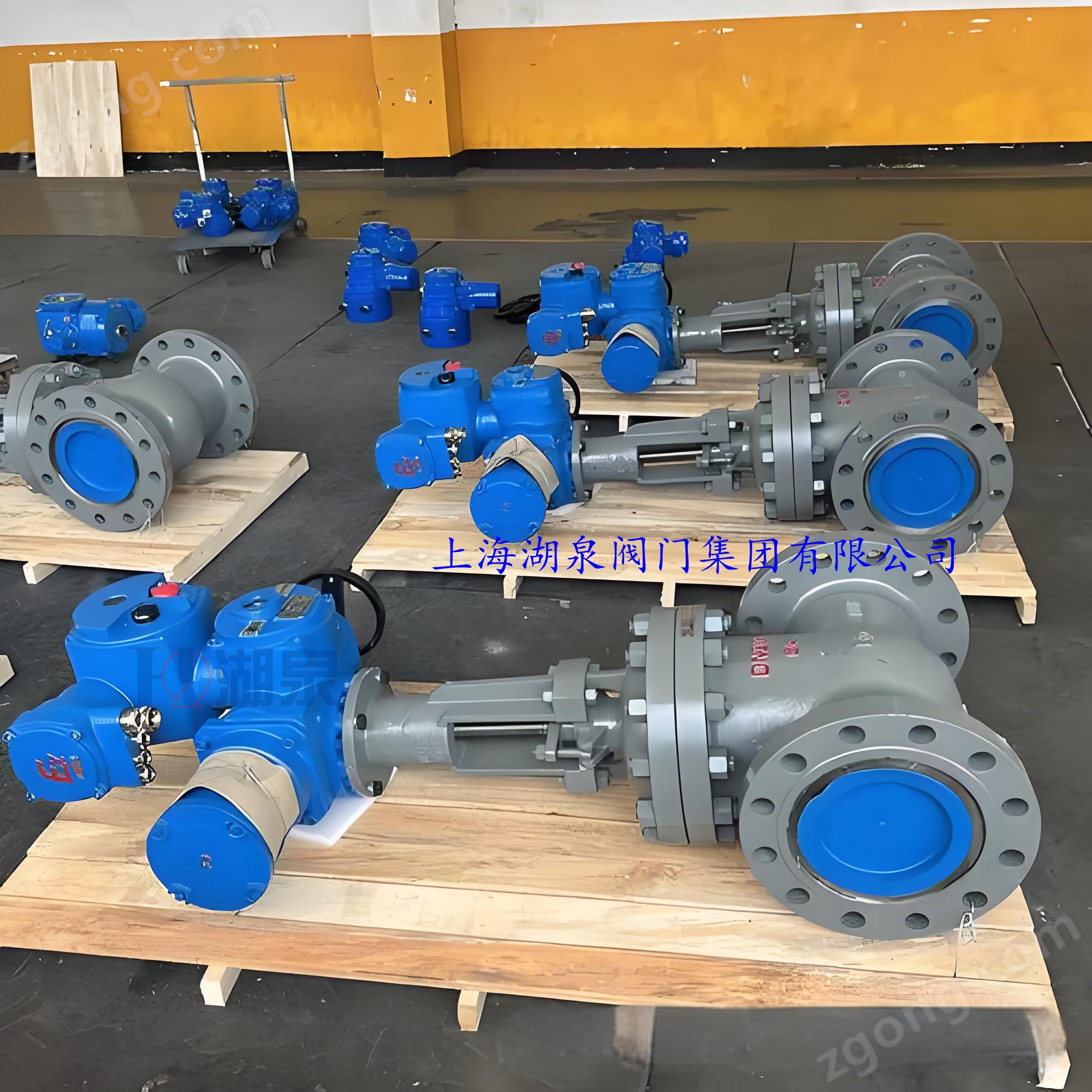

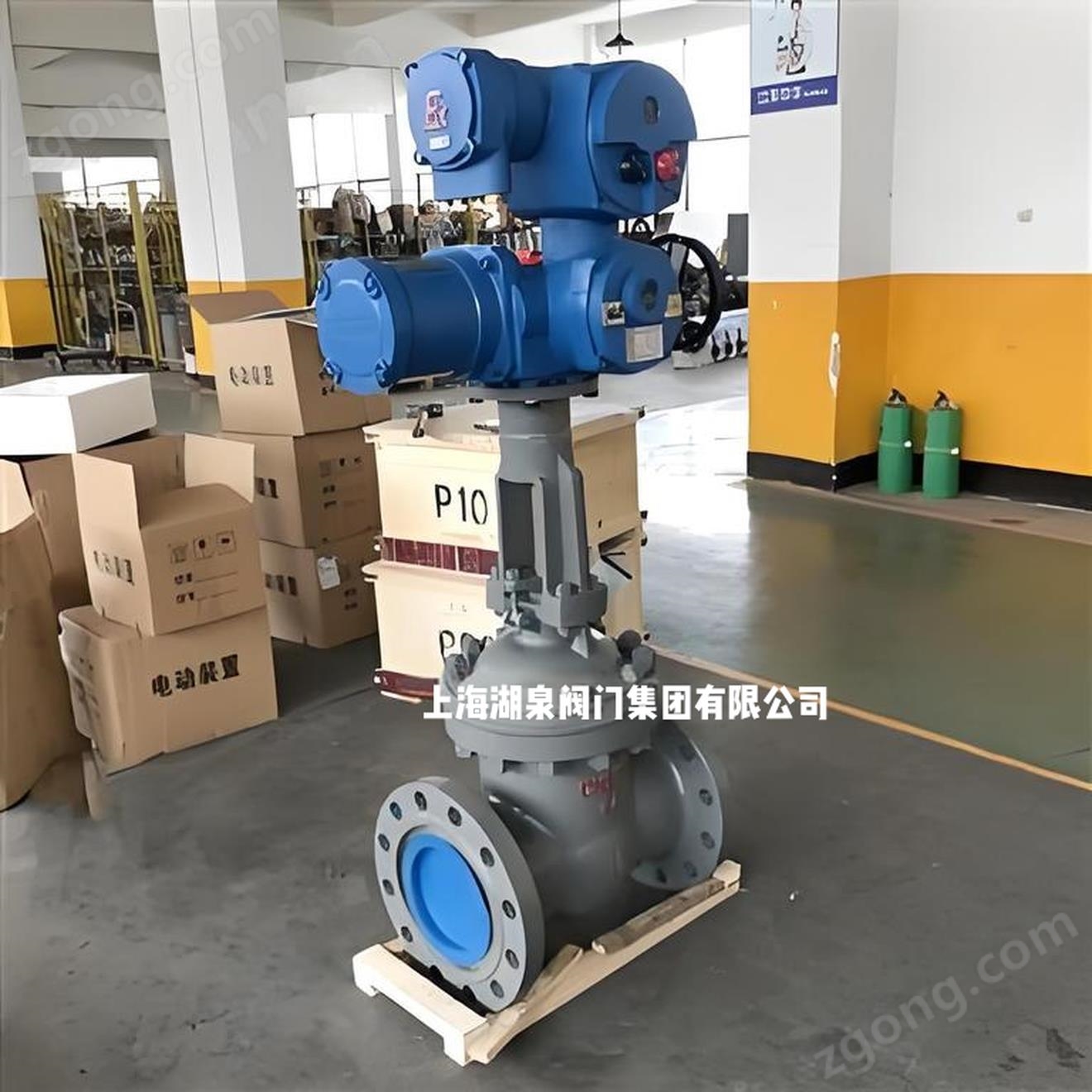

煤礦井下電動閘閥是專為煤礦井下水泵房排水系統、供水系統及通風系統設計的流體控制設備。它由?礦用隔爆型/本安型電動執行機構?與?閘閥本體?一體化組成。其核心功能是在有甲烷爆炸性氣體的煤礦環境中，實現對管路介質的自動開啟、關閉及流量調節，是保障礦井安全生產和自動化控制的關鍵部件。

二、 核心安全認證與標準

進入煤礦井下的閥門必須嚴格遵循國家相關安全標準：

?防爆認證?：必須持有有效的?MA煤安證?（煤礦安全標志證書）。

?防爆等級?：

?ExdI?：適用于煤礦非采掘工作面的隔爆型電氣設備。

?ExdIIBT4?：適用于工廠環境，針對IIA、IIB級T1～T4組爆炸性氣體混合物。

?防護等級?：通常達到?IP68?，具備的防水、防塵能力，適應井下高濕、多粉塵環境。

?執行標準?：符合GB3836.1《爆炸性環境用防爆電氣設備通用要求》及JB/T8529《隔爆型閥門電動裝置技術條件》。

三、 主要技術參數

?公稱通徑 (DN)?：覆蓋范圍廣，常見規格包括 DN50, DN80, DN100, DN150, DN200, DN250, DN300, DN400, DN500, DN600, DN800, DN1000 等。

?公稱壓力 (PN)?：常見有 PN1.0MPa (10C), PN1.6MPa (16C), PN2.5MPa (25C), PN4.0MPa (40C) 等，可根據管道承壓需求選擇。

?電源電壓?：支持 AC 380V、AC 660V 等多種井下常用電壓等級；控制信號通常為 220V/50Hz 或 24VDC。

?適用介質?：清水、礦坑水、污水等（需根據介質腐蝕性選擇閥體材質，如碳鋼、不銹鋼）。

?工作溫度?：常規型適用于常溫至 80℃-200℃（具體視密封材料而定）。

?連接形式?：法蘭連接（主流），部分小口徑可采用螺紋或焊接。

四、 結構與材質特點

?閥體結構?：

?雙向密封?：無安裝方向限制，流阻小，流通能力強。

?密封形式?：分為軟密封（橡膠/聚四氟乙烯，密封性好，耐雜質能力稍弱）和硬密封（堆焊鈷鉻鎢硬質合金，耐磨、耐腐蝕、壽命長，適合含泥沙水質）。

?閥桿處理?：采用滲氮鋼制成，表面經過氮化處理，硬度高，抗擦傷，耐腐蝕。

?閥瓣設計?：部分型號采用雙閘板中間帶萬向頂結構，能自動調整密封面吻合度，提高密封可靠性并便于維修。

?電動執行機構?：

?一體化設計?：電機、減速器、控制模塊集成于一體，結構緊湊，節省井下安裝空間。

?手動/電動切換?：配備手輪，在斷電或調試時可進行手動操作，確保應急處理能力。

?智能控制模塊?：內置多功能模塊，支持相位識別、力矩保護、行程控制等。

五、 智能化功能與控制優勢

現代礦用電動閘閥已不僅僅是簡單的開關設備，而是具備高度智能化的控制終端：

?遠程自動控制?：

支持與煤礦井下?DCS系統?（分布式控制系統）或PLC無縫銜接。

接收 4~20mA 模擬量信號進行精確調節，并反饋實時開度信號。

可實現水泵房的無人值守自動化運行，根據水位自動啟停閥門。

?多重保護機制?：

?缺相保護?：防止電源缺相燒毀電機。

?過力矩保護?：當閥門遇到卡阻或關閉過緊時，自動切斷電源，保護電機和閥門機械結構。

?相序自動糾正?：無需擔心接線相序錯誤，執行器可自動校正旋轉方向。

?禁動延時保護?：避免慣性沖擊對機械部件造成損害。

?電子互鎖?：防止同時發出開、關指令導致設備損壞。

?人機交互界面?：

配備高清晰度 LCD 液晶顯示屏，全中文顯示當前狀態（開度、力矩、故障代碼等）。

現場按鈕盒提供“現場/遠控”切換、“開閥”、“關閥”等操作按鈕，方便調試和維護。

六、 應用場景

?泵房排水系統?：作為主排水泵的出口閘閥，配合水泵啟停，實現水流的截?cái)嗯c導通，防止水錘效應。

?采區供水/噴霧降塵系統?：控制高壓水的供給，用于滅火、降塵及設備冷卻。

?瓦斯抽放管路?：在特定工況下，用于調節或切斷瓦斯氣流（需選用專用瓦斯閥或嚴格防爆型）。

?老井改造?：可將原有的手動閘閥直接改造為電動閘閥，提升礦井自動化水平，且不影響正常生產。

七、 選型與安裝建議

?資質核查?：采購時必須查驗產品的?MA煤安證?是否在有效期內，嚴禁使用無證產品入井。

?環境匹配?：根據井下具體位置（采掘工作面或非采掘面）選擇 ExdI 或 ExdIIBT4 防爆等級。

?安裝調試?：

初次安裝時，建議先將閥門手動開啟至約 50% 位置，再接通電源，以防相序接反導致閥門損壞。

確保接地良好，電纜引入裝置密封嚴密，防止瓦斯?jié)B入。

?維護保養?：定期檢查密封圈老化情況，清理閥桿灰塵，測試手動/電動切換靈活性，確保緊急情況下能可靠動作。
