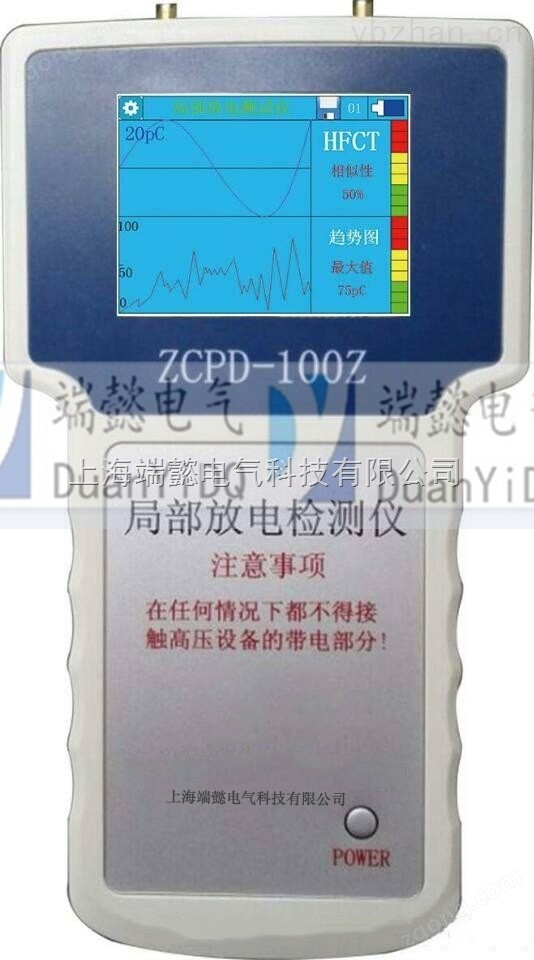

ZCPD-100Z手持式超聲波局部放電儀可配合使用暫態地電波（TEV）傳感器、接觸式超聲波傳感器、非接觸式超聲波傳感器、寬頻帶電流互感器和特高頻傳感器在線檢測變壓器、高壓開關柜、GIS、電纜接頭、發電機等高壓設備的局部放電情況。攜帶方便、測量快速、抗干擾能力強，便于現場使用。
GIS局放在線監測系統 功能特點
1、手持式超聲波局部放電儀采用暫態地電波（TEV）配合超聲波傳感器檢測高壓開關柜局部放電的大小，接觸測量和非接觸測量（手持式超聲波接收天線）相結合，可定性、定量。
2、采用寬頻帶電流互感器和接觸式超聲波傳感器檢測變壓器局部放電大小。
3、采用接觸式超聲波和特高頻傳感器檢測GIS局部放電大小。
4、采用寬頻帶電流互感器檢測電纜接頭局部放電大小。
5、對于非接觸式超聲波傳感器可通過耳機進行聲音分析。
6、采用彩色液晶屏顯示放電波形及放電大小，顯示效果更友好、直觀。
7、可顯示單通道放電波形和趨勢圖，可顯示雙通道放電波形。
8、對有放電的高壓設備進行數據存儲、波形截圖，方便以后進行分析對比。
9、黃綠紅三段警示值和放電波形顯示在同一界面，方便直觀。
10、使用方便，體積小，重量輕，便于攜帶。
11、檢測過程中不必停電。
GIS局放在線監測系統 主要技術參數
1、主機：重量不大于0.5kg。
2、供給電源
（1）內部電池：鋰電池；
（2）使用時間：不低于4小時。
3、電池及充電器
（1）穩定電壓：220 V 交流；
（2）頻率：50 Hz；
（3）充電電流：500mA；
（4）充電時間：不超過8小時。
4、TEV傳感器
（1）傳感器：容性；
（2）測量量程：0-60dBmV；
（3）分辨率：1dB；
（4）誤差：±1dB；
5、非接觸式超聲波傳感器
（1）測量量程：-7dBμV-68dBμV；
（2）分辨率：1dBμV；
（3）誤差：±1dBμV；
（4）傳感器中心頻率：40kHz±1kHz；
6、接觸式超聲波傳感器
（1）測量量程：0-60dBmV；
（2）測量頻帶:20kHz-200kHz
（3）分辨率：1dB；
（4）誤差：±1dB；
7、寬頻帶電流互感器
（1）靈敏度 :10pC
（2）測量頻帶:20kHz-30MHz
（3）量程范圍:10pC-100nC
8、特高頻傳感器
（1）靈敏度：-65dBmV；
（2）測量頻帶:300MHz-3GHz
（3） 測量范圍：-65dBmV-10dBmV；
（4）分辨率：1 dBmV。
