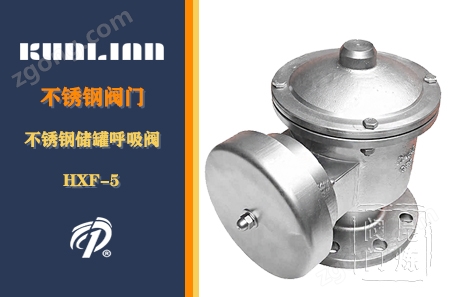

不銹鋼儲罐呼吸閥介紹
不銹鋼儲罐呼吸閥該產品集阻火器與單呼閥為一體。它是石化儲罐的安全設備，其優點是不銹鋼儲罐呼吸閥性能好、重量輕、維修方便。該產品適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品：如汽油、柴油、煤油、原油、食品油、甲苯、乙醇等介質儲罐使用，它在-35℃到60℃的溫度環境中正常工作。一、不銹鋼儲罐呼吸閥閥盤操作壓力
等級 | 操作壓力 |
+355Pa (36毫米水柱) -295Pa (30毫米水柱) | |
B級 | +980Pa (100毫米水柱) -295Pa (30毫米水柱) |
C級 | +1765Pa(180毫米水柱) -295Pa (30毫米水柱) |
D級 | 按用戶要求（其他壓力等級） |
備注：一般情況下，（阻火）呼吸閥的操作壓力以B型為準；
適用物料：汽油、煤油、柴油、芳烴、硫等石油化工物料；
環境溫度：-40℃-+60℃；
殼體材質：碳鋼，不銹鋼等材質。
二、HX系列呼吸閥代號說明
①呼吸閥代號以HX表示，HXF是阻火呼吸閥的代號；②呼吸閥類型代號以吸入和呼出口有否接管來分類，有8種，如下：
型號 | 類型 | 型號 | 類型 |
HX1 | 呼吸閥 | HXF1 | 阻火呼吸閥 |
HX2 | 帶雙接管呼吸閥 | HXF2 | 帶雙接管阻火呼吸閥 |
HX3 | 帶吸入接管呼吸閥 | HXF3 | 帶吸入接管阻火呼吸閥 |
HX4 | 帶呼出接管呼吸閥 | HXF4 | 帶呼出接管阻火呼吸閥 |
HX5 | 單呼閥 | HXF5 | 阻火單呼閥 |
HX6 | 單吸閥 | HXF6 | 阻火單吸閥 |
HX7 | 帶接管呼出閥 | HXF7 | 帶接管阻火呼出閥 |
HX8 | 帶接管吸入閥 | HXF8 | 帶接管阻火吸入閥 |
三、HX2型帶雙接管呼吸閥、HXF2型帶雙接管阻火呼吸閥（DN50-250）結構圖及尺寸
DN | 50 | 80 | 100 | 150 | 200 | 250 |
H | 330 | 380 | 420 | 490 | 630 | 650 |
H（帶阻火） | 350 | 400 | 450 | 520 | 650 | 690 |
L | 285 | 355 | 400 | 470 | 580 | 645 |
四、HX3型帶吸入接管呼吸閥、HXF3型帶吸入接管阻火呼吸閥（DN50-250）結構圖及尺寸
DN | 50 | 80 | 100 | 150 | 200 | 250 |
H | 330 | 380 | 420 | 490 | 630 | 650 |
H（帶阻火） | 350 | 400 | 450 | 520 | 650 | 690 |
L | 275 | 345 | 390 | 460 | 570 | 630 |
五、HX4型帶呼出接管呼吸閥、HXF4型帶呼出接管阻火呼吸閥（DN50-250）結構圖及尺寸
DN | 50 | 80 | 100 | 150 | 200 | 250 |
H | 330 | 380 | 420 | 490 | 630 | 650 |
H（帶阻火） | 350 | 400 | 450 | 520 | 650 | 690 |
L | 275 | 345 | 390 | 460 | 570 | 630 |
六、HX5型單呼閥、HXF5型阻火單呼閥（DN50-500）結構圖及尺寸
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
H | 250 | 400 | 400 | 470 | 550 | 620 | 700 | 820 | 1020 |
H（帶阻火） | 320 | 470 | 470 | 540 | 620 | 700 | 780 | 900 | 1100 |
L | 290 | 420 | 420 | 535 | 700 | 835 | 950 | 1100 | 1200 |
七、HX6型單吸閥、HXF6型阻火單吸閥（DN50-250）結構圖及尺寸
DN | 50 | 80 | 100 | 150 | 200 | 250 |
H | 270 | 400 | 400 | 470 | 550 | 620 |
H（帶阻火） | 340 | 470 | 470 | 540 | 620 | 700 |
L | 290 | 420 | 420 | 535 | 700 | 835 |
八、HX7型帶接管呼出閥、HXF7型帶接管阻火呼出閥（DN50-300）結構圖及尺寸
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
H | 250 | 400 | 400 | 470 | 550 | 620 | 700 |
H（帶阻火） | 320 | 470 | 470 | 540 | 625 | 700 | 780 |
H1 | 110 | 160 | 160 | 200 | 250 | 290 | 320 |
H1（帶阻火） | 180 | 270 | 270 | 270 | 320 | 370 | 400 |
L | 300 | 420 | 420 | 520 | 650 | 760 | 880 |
L1 | 165 | 250 | 250 | 320 | 400 | 480 | 550 |
九、HX8型帶接管吸入閥、HXF8型帶接管阻火吸入閥（DN50-250）結構圖及尺寸
DN | 50 | 80 | 100 | 150 | 200 | 250 |
H | 250 | 400 | 400 | 470 | 550 | 620 |
H（帶阻火） | 320 | 470 | 470 | 540 | 625 | 700 |
H1 | 110 | 160 | 160 | 200 | 250 | 290 |
H1（帶阻火） | 180 | 270 | 230 | 270 | 320 | 370 |
L | 330 | 420 | 420 | 520 | 650 | 760 |
L1 | 165 | 250 | 250 | 320 | 400 | 480 |
聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，不銹鋼儲罐呼吸閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：。
HXF-5-不銹鋼儲罐呼吸閥訂貨注意事項
獲取HXF-5-不銹鋼儲罐呼吸閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
HXF-5-不銹鋼儲罐呼吸閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
