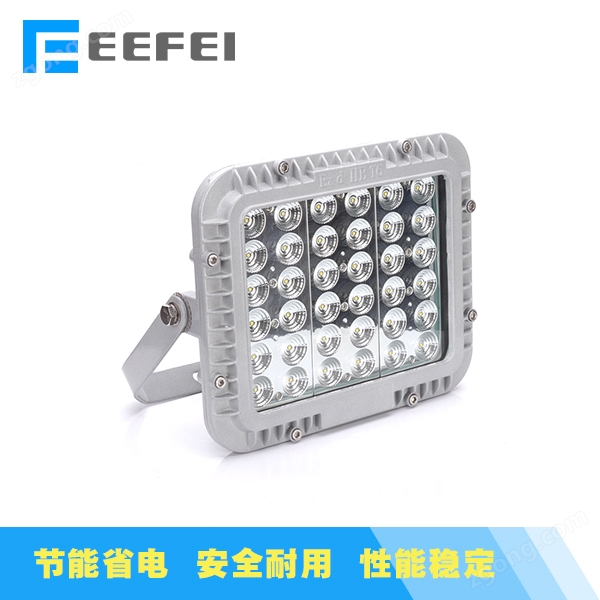

EF8301 LED通路燈
適用范圍:冶金行業增強照明、車間、站臺、大型廠房、庫房、電網配電室及其它礦區、鐵路場所需要裝置的固定照明。
性能特點:
◆ 獨特的漫反射配光設計,采用國際品牌原裝 LED光源,能耗低、光效高,耗電量僅為相同光通量白熾燈的20%,節能環保;多重保護功能的電源設計方案,有效提高了LED發光效率。
◆ 外殼采用鋁壓鑄成型和的表面噴涂技術,確保燈具在各類惡劣環境中不腐蝕、不生銹,密封件均采用硅膠類材質,防水、防塵;浮法鋼化玻璃透明罩透光效。
◆ 光源腔與電源腔及接線腔分離結構設計,有效提高散熱性能,延長光源使用壽命。
◆ 光源組件、配光組件、電源模塊等均采用標準模塊設計組裝,可方便更換,降低維護成本。
◆ 采用吊頂式、壁掛式等多種安裝方式;體積小,重量輕,電纜間接引入方式,安裝接線簡單方便。
技術參數:
| 序號 | 名稱 | 單位 | 參數 | ||
| 1 | 輸入電源 | 額定電壓 | V | 85-265 | |
| 額定頻率 | Hz | 47-63 | |||
| 2 | 光源 | 品牌 | OSR | 20-30顆LED | |
| 功率 | W | 50-100W | |||
| 3 | 光通量 | Lm | 8000-14400 | ||
| 4 | 光源壽命 | h | 100000 | ||
| 5 | 光源色溫 | K | 5500 | ||
| 6 | 功率因數 | % | >0.99 | ||
| 7 | 燈具效率 | >92 | |||
| 8 | 距高比 | S/h | 2.6 | ||
| 9 | 進線口螺紋 | G | 3/4 | ||
| 10 | 燈具規格 | mm | 300×250×135 | ||
| 11 | 燈具重量 | Kg | 6.1 | ||
| 12 | 引入電纜 | mm | Φ8-12 | ||
| 13 | 防護等級 | GB | IP65 | ||
| 14 | 防腐等級 | GB | WF2 | ||
| 15 | 絕緣等級 | GB | Ⅰ | ||
:
感謝您購買本公司的產品,本公司已通過ISO9001-2008質量體系認證,產品嚴格按照ISO9001標準進行質量控制,產品實行8年保用(光源、電源保用3年)。在8年內,產品正常使用下出現任何故障,由本公司免費維修。(免材料費和修理費)
使用方法:
安裝燈具 根據現場照明的實際需要確定燈具的安裝位置和方式,出廠時有相對應配置安裝架,只要將安裝支架用配備的固定螺絲鎖緊裝好即可;然后固定到所需安裝的固定支架上調整你需要的照射方向或角度。
接入電源 打開燈具電源盒蓋,旋開燈具電纜引入口的壓緊六角鎖頭,將電纜線穿過平墊及橡膠密封圈,引入燈具內,根據電纜線的極性通過接線端子,火線鎖緊在L端,零線鎖緊在N端上,接地線對應接好即可。
燈具控制 請在接入電源線回路上串接開關控制市電的輸入即可控制燈具的開與關 。
多燈串接 燈具電源盒處設有2個進出線電纜鎖頭,通過燈具串接方式安裝的可以直接在接線端子上并聯接線方式實現。
警告:
1、在防爆區域燈具嚴禁帶電開蓋作業。
2、為了安全起見,請有效接好地線。
注意事項:
1、請定期檢查燈具外殼及透明件的表面清潔,以確保良好的透光度。
2、 燈具長時間工作,表面有溫升,此屬正?,F(xiàn)象。
3. 嚴禁帶電情況下,將燈打開或接線。
4不要隨意拆卸燈具的結構件,尤其是LED鋁基板,此處有嚴格散熱要求。
