一、產品特點：

PI550-01系列電磁攪拌器專用電源及控制系統為普傳科技根據特殊鋼、鋁、鉛等有色金屬等的熔煉鑄過程工藝要求，基于矢量控制變頻技術平臺開發的專用電源系統。電源功率因數高，輸出波形好，控制系統通訊功能*，產品與電磁攪拌器EMS配套使用。

1.國家標準

※通過“國家電控配電設備質量監督檢驗中心”檢驗符合GB/T12668.2-2002 GB7251.1-2013 YB/T4139-2005等國家標準；電能質量符合：GB/T14549-1993、GB/T15543-2008、GB/T15945-2008等標準。

2.可靠性高

※采用32位專用DSP為核心的控制單元，應用矢量控制技術實現了電源的高精度閉環控制，保證電流和頻率的高穩定度和高精度

※具有連續攪拌、間隙、正反交替攪拌等工作方式

※輸出頻率與輸出電流可單獨設置和調節，互不干擾。電流具有閉環自調節功能

※輸出波形好，效率高，功率因數≥0.95

※全新的SPWM調制系統。載波頻率高（可達20kHz）波形好，動態響應快，靈敏度高

※開關、接觸器、整流、濾波、緩沖電路、逆變元件IGBT等電子器件，均選用國際上供應商的產品，在設計中選用了較大的耐壓、過流、散熱保護系數

3.控制靈活，功能*

※系統具有手動、自動、遠程控制等多種工作方式、具有良好的人機界面、工藝流程界面、參數存儲和調用界面，實現系統控制、圖形、文字、工況顯示和故障報警等功能

※控制系統鋼鐵行業的通訊要求，具有*的通訊功能，易于與其他設備實現通訊，以及組成網絡，實現遠程診斷、遙控操作

※實時控制和監控均采用工業計算機，具有高抗干擾能力、高可靠性、功能*，可以準確而及時地采集信息和數據

4.操作簡單，方便靈活

※全中文顯示，具有良好的人機界面，易于掌握和操作

※操作分為：手動、本地自動、遙控（或聯網控制），用戶可在控制室對各流攪拌器進行各種操作和監視

※可實時存儲各流電磁攪拌器的工況及故障信息，便于操作者隨時調出或打印。進行產品分析，故障分析

5.故障診斷，保護功能完備

※自診斷整流故障、逆變器故障、三相不平衡故障、繞組絕緣、電流跟隨故障、斷相和短路故障等；接地故障、輸入缺相監視、輸出缺相監視、電源功率器件過熱保護等

※具有短路、過流、過熱、欠壓保護功能，系統具有可靠的緩沖電路和其他抗干擾電路

※據故障嚴重程度分報警、停止攪拌和系統總停3種處理方式

6.應用廣泛，便于用戶

產品應用于連鑄的電磁攪拌器中，具有提高鑄坯質量、產量和降低 成本，擴大連鑄品種，改善工藝條件等作用，此外還可應用于鋁、鉛、鋅、銅等有色金屬的熔煉場合

按用戶現場的要求訂做，其技術指標和運行可靠性不低于原裝引進設備，而價格上明顯低于進口設備

二、產品功能特點

*這種電磁攪拌不同于正常的變頻器的主要就是，輸出電壓和輸出頻率分別可調。

*輸出電壓電壓0—380伏連續可調，輸出頻率0---50赫茲連續可調。

*液晶漢顯、雙LED顯示操作單元可選

*二相輸出，板坯攪拌。三相輸出，方坯攪拌。

*SPWM控制方式，逆變部分采用IGBT，輸出波形好，抗干擾性強，效率高

*內置直流電抗器，提高功率因數。

*較強的的邏輯控制功能，具有過流、過壓、過熱、攪拌器水溫過高、欠壓等保護。

*具有多種攪拌方式：正向攪拌、反向攪拌、連續攪拌、間歇攪拌、交替攪拌。

*可程序設定攪拌強度、攪拌時、間歇時間。

*功率范圍廣，電流范圍15A---1200A。

*通過RS485通訊，實現與上位機的通訊控制

三、系統框圖

四、型號說明

PI550-01系列電磁攪拌器專用電源型號命名辦法

如：PI550-01 800G3 380表示：

參數為：額定輸入電壓三相380V；

輸出電壓：0-380V 三相

輸出電流：0-800A

如：PI550-01 600G2 660表示：

參數為：額定輸入電壓三相660V；

輸出電壓：0-660V 二相正交（相位角90°）

輸出電流：0-600A

五、技術規格

注：更大容量或特殊規格請洽詢公司研發工程部

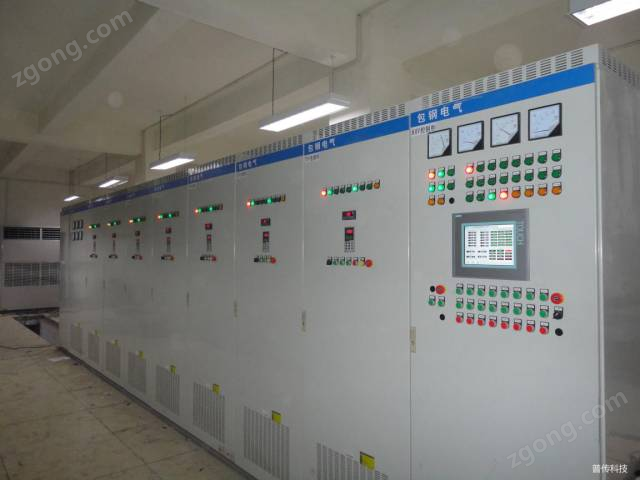

六、現場圖片
