（一）設備概述
單臂式耙式干燥機是在傳統耙式干燥機基礎上，針對小批量、多品種、易清潔、換批便捷的需求優化設計的間歇式真空干燥設備，核心亮點是“單臂耙葉攪拌結構”——單臂主軸帶動耙葉，結構簡潔、可拆卸，兼顧攪拌均勻性與清潔便捷性。設備采用夾套傳導加熱+真空低溫干燥，全程密閉運行，可處理膏狀、濾餅狀、粘性、熱敏性、易氧化及含溶劑物料，解決傳統干燥設備粘壁、換批繁瑣、殘留高的痛點，適配醫藥、精細化工、食品等對干燥品質與合規性要求較高的行業，尤其適合小批量多品種生產場景。
（二）核心結構組成

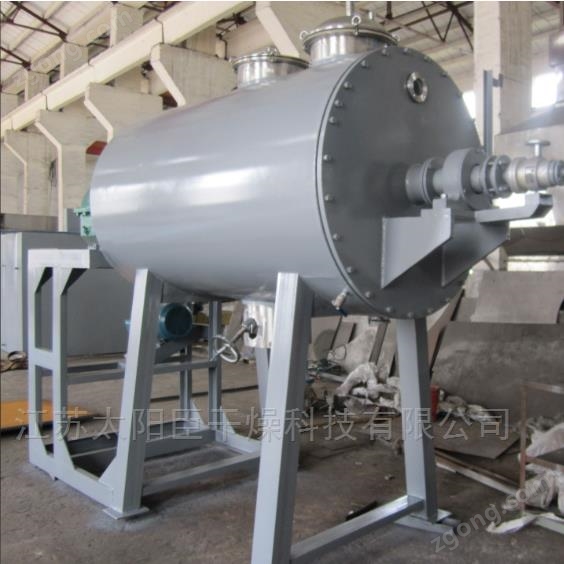

整機采用臥式密閉結構，布局緊湊，核心部件均符合醫藥、化工行業衛生/防腐要求，單臂結構設計是其核心差異點，具體組成如下：
1. 干燥筒體：臥式圓柱形，物料接觸部分采用304/316L不銹鋼，內壁鏡面拋光（Ra≤0.4μm），無衛生死角、易清潔，可適配無菌生產需求；筒體外部設有夾套，用于通入蒸汽、熱水或?qū)嵊停瑢?shí)現均勻傳導加熱，熱效率高、熱損小。
2. 單臂攪拌系統（核心部件）：由單根主軸、單臂耙臂、耐磨耙葉組成，區別于傳統雙臂結構，單臂設計更簡潔、可拆卸，便于清洗與維護；耙葉采用刮壁式設計，低速旋轉（3-20r/min，變頻可調），可正反轉，既能均勻翻動物料、更新?lián)Q熱面，又能刮除筒壁粘料，避免粘壁與局部過熱，減少物料殘留。
3. 真空系統：由真空泵、真空管路、真空表組成，可將筒體內真空度精準控制在-0.08~-0.098MPa，降低物料沸點，實現40-80℃低溫干燥，同時抽出汽化的水分或有機溶劑，避免物料氧化、分解。
4. 溶劑回收系統：配套冷凝器、氣液分離器，可高效回收乙醇、丙酮、甲苯、乙酸乙酯等有機溶劑，回收率≥95%，既降低生產成本，又符合環保VOCs治理要求，適配含溶劑物料干燥場景。
5. 進出料系統：進料口設于筒體頂部（密閉式進料，防止粉塵外泄），出料口設于底部，采用手動或氣動快開閥控制，單臂攪拌可將物料推送至出料口，出料干凈、無殘留，適配多品種換批生產。
6. 控制系統：PLC觸摸屏全自動控制，可精準調節真空度、加熱溫度、攪拌轉速、干燥時間，支持參數記錄、審計追蹤，配備超溫報警、過載保護、真空聯鎖等安全裝置，操作便捷、安全穩定；也可根據需求配置半自動控制，適配不同操作場景。
7. 密封系統：采用雙端面機械密封結構，密封性能可靠，真空泄漏率≤0.1%，杜絕粉塵外泄與溶劑揮發，保障生產安全與車間環境整潔。
（三）工作原理
1. 進料：將待干燥物料（膏狀、濾餅、粘性粉末、含溶劑物料等）通過頂部密閉進料口投入干燥筒體，控制裝料量為筒體容積的60%-70%，避免影響單臂攪拌效果與干燥效率。
2. 抽真空+加熱：關閉進料口，開啟真空泵抽真空，使筒體內形成穩定負壓環境；同時通過夾套通入熱源（蒸汽/導熱油/熱水），熱量通過筒體壁傳導至物料，實現低溫加熱，避免高溫破壞物料特性。
3. 單臂攪拌干燥：?jiǎn)伪郯胰~低速正反轉，均勻翻動物料、刮除筒壁粘料，使物料充分接觸加熱面，物料中的水分或溶劑在真空負壓下快速汽化，汽化后的蒸汽經真空管路引出。
4. 溶劑回收+排氣：汽化的水分/溶劑蒸汽進入冷凝器，冷凝為液體后回收回用，不凝性氣體由真空泵排出，全程無廢氣外排、無粉塵污染。
5. 出料+清潔：干燥完成后，關閉真空泵與熱源，破真空后打開底部出料閥，在單臂耙葉推動下將干燥后的物料排出；換批時可快速拆卸單臂耙葉，對筒體進行清洗，操作便捷，無交叉污染。
（四）核心優勢
1. 單臂專屬優勢：?jiǎn)伪劢Y(jié)構簡潔、可拆卸，清洗便捷、換批高效，解決傳統雙臂干燥機清洗困難、殘留高的痛點，特別適合小批量、多品種生產場景（如醫藥中間體、中藥提取物小批量試制）。
2. 物料適配性廣：專為膏狀、濾餅狀、粘性、團聚性物料設計，無需提前粉碎，可直接進料，單臂攪拌+刮壁設計，有效解決粘性物料粘壁、結塊、干燥不均的行業痛點。
3. 低溫護料，品質穩定：真空環境下，物料干燥溫度可控制在40-80℃，避免高溫導致的物料分解、變色、碳化，尤其適合熱敏性、易氧化的醫藥中間體、中藥提取物、生物制品等物料，保留物料活性與品質。
4. 全密閉合規，安全環保：全程密閉運行，無粉塵飛揚、無交叉污染，可配套CIP在線清洗系統，符合醫藥GMP、食品衛生標準；溶劑回收系統回收率高，減少VOCs排放，符合環保政策。
5. 低殘留、易清潔：?jiǎn)伪郯胰~刮壁，物料無粘壁殘留，出料干凈；單臂可拆卸，換批時可快速清洗，減少物料浪費與交叉污染，降低人工清洗成本。
6. 操作靈活，適配性強：間歇式生產，可根據物料特性、產能需求，調節干燥時間、溫度、轉速；體積緊湊，占地面積小，適配中試車間、小型生產車間，也可根據需求定制工業化機型。
7. 安全可靠，運維便捷：配備*的安全保護裝置，可根據需求配置防爆系統（防爆電機、防爆電控），適配易燃易爆物料干燥；單臂結構簡單，易損件少，運維成本低，設備運行超6000小時。
（五）適用物料與行業場景
1. 適用物料：醫藥中間體、原料藥、中藥提取物（浸膏、藥渣）、化工濾餅、膏狀物料、粘性粉末、結晶物料、含溶劑物料、易氧化物料、熱敏性物料、食品添加劑、農藥原藥、精細化工原料、催化劑、樹脂等。
2. 適用行業：制藥行業（GMP車間、中試實驗室、小型原料藥生產線）、精細化工行業、食品行業、農藥行業、新材料行業、環保行業等，尤其適合小批量、多品種、對換批效率、清潔度要求高的生產場景。
（六）典型技術參數
- 容積：50L - 2000L（中試型、小型工業化，可定制）
- 真空度：-0.08 ~ -0.098MPa
- 加熱溫度：40 ~ 120℃（可調）
- 攪拌轉速：3 - 20r/min（變頻可調）
- 材質：SUS304 / SUS316L（制藥級）、碳鋼（常規化工用）
- 加熱方式：蒸汽加熱、導熱油加熱、熱水加熱
- 出料方式：手動閥、氣動快開閥
- 控制方式：PLC觸摸屏全自動控制、半自動控制
- 溶劑回收率：≥95%
- 攪拌結構：?jiǎn)伪蹎屋S、刮壁式耙葉（可拆卸）
（七）選型與使用要點
1. 材質選型：醫藥、食品行業優先選用316L不銹鋼，常規化工物料可選用304不銹鋼，腐蝕性物料可定制特殊防腐材質，確保設備使用壽命。
2. 容積選型：根據批次產能、物料密度，選擇對應容積設備，裝料系數控制在60%-70%，避免裝料過多影響單臂攪拌與干燥效果；小批量中試優先選用50L-500L機型，工業化生產可選用1000L-2000L機型。
3. 配件選型：含溶劑物料需配套溶劑回收系統，無菌生產需配套CIP在線清洗系統，易燃易爆物料可選用防爆配置（防爆電機、防爆電控），熱敏性物料可配置氮?dú)獗Ｗo(hù)系統。
4. 日常維護：定期檢查單臂耙葉磨損情況、密封件密封性，及時更換易損件；每次換批后，可拆卸單臂耙葉，清洗筒體與耙葉，避免交叉污染；定期檢查真空系統、加熱系統，確保設備穩定運行。
（八）定制與服務
支持按客戶物料特性（粘度、熱敏性、溶劑類型）、產能需求、工況要求，非標定制單臂式耙式干燥機，可定制容積、加熱方式、攪拌轉速、控制系統及各類配套配件。提供一站式服務，包括方案設計、生產制造、上門安裝調試、操作培訓、材質證明與驗證文件提供，以及全年售后維保、終身技術支持，適配藥企GMP審計與化工行業安全合規要求。
