一，斜流式風機概述

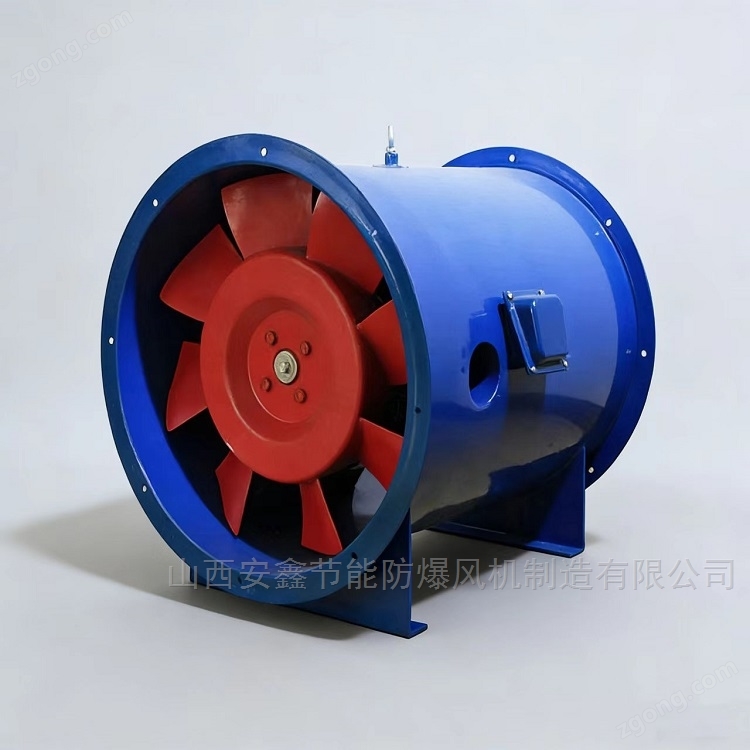

1.1.GXF型斜流風機，其葉輪輪轂為錐形，輪轂進口直徑相對較小，使子午面上的氣流加速，避免了葉輪輪轂與后導葉輪轂有較大凸臺所造成的氣流分離，從而使風機可獲得高效率和低噪聲。由于風機流道中的氣流軸向速度增大，促使靜壓梯度減小，避免了氣流脫離，得到了較高的壓力系數。
1.2。風機按機號為300~1400mm十六種規格，系列風量為1500-90000m3/h，全壓為95~1500Pa.GXF型斜流風機經不斷的改進和開發，現按類型分可分類A,B,C,D,E,F六種類型，參數范圍廣泛，選型方便，以適應不同工況的要求。風機可做成雙速風機，電機采用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要，也可配用變頻電機和變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz-50Hz.
1.3。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4.
1.4。為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機做成包覆式。二，斜流式風機工作條件
工作溫度：-20-+40C;濕度：〈90%;
介質條件：空氣(含塵量不超過100mg/m3);工作電源：三相，380V/50Hz.三，應用
風機可廣泛應用于民用建筑，工礦企業，賓館，飯店，博物館，體育館等通風換氣場所，也適用于管道加壓，送風和排風及高層建筑，一般建筑的通風換氣之用。
四，斜流式風機配置
4.1。標準配置
葉輪；電機；機殼；底腳。
4.2。備選件及附件(訂貨時注明是否購買)減振設備；控制箱；網罩；對接法蘭。五，加工工藝
5.1。風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。
5.2外筒法蘭為采用整體翻邊旋壓而成。
