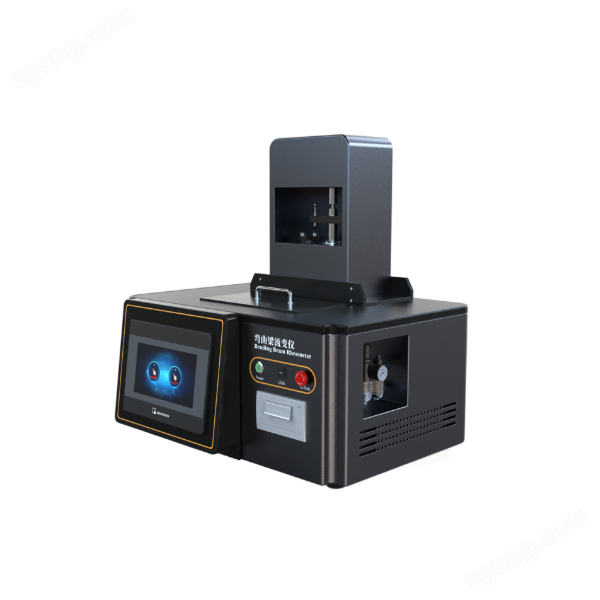

彎曲梁流變儀（Bending Beam Rheometer, BBR）是專用于評估瀝青等粘彈性材料低溫抗裂性能的核心實驗設備，通過模擬低溫環境下材料的彎曲蠕變行為，為道路工程材料的耐久性設計提供關鍵數據支持。以下是其技術要點與應用解析：
?一、核心功能與工作原理?
?三點彎曲蠕變測試?
對瀝青試樣（尺寸6.35mm×12.7mm×127mm）施加恒載（標準980mN±50mN），通過高精度位移傳感器（分辨率達0.1μm）連續記錄低溫（-40℃～0℃）下的形變數據，計算蠕變勁度（S值）和蠕變速率（m值），評價材料抵抗低溫收縮開裂的能力?。
創新設計：采用空氣軸承支撐加載軸，消除機械摩擦干擾；半導體或機械制冷技術實現±0.1℃溫控精度，確保數據可靠性?。
自動化控制系統?
控制系統:PLC+Windows系統雙系統操作；
操作界面：彩色12寸嵌入式工業電腦，中英文切換，WiFi連接打印機
觸屏+計算機控制參數（荷載、溫度、時間），支持預設測試程序；
實時顯示荷載-形變曲線，數據自動導出至Excel或?qū)Ｓ密浖?/span>
集成安全機制（如過載保護、電磁閥氣壓調節）?。
?二、關鍵性能參數?
?參數? | ?典型范圍? | ?備注? |
?荷載范圍? | 0–4500g可選擇其他量程 | 分辨率0.147mN（精度±0.5g）? |
?位移精度? | ≤0.155μm | LVDT傳感器量程≥6mm? |
?溫控范圍? | -40℃～+25℃ | 精度±0.03℃（半導體機型）? |
?測試標準? | ASTM D6648, AASHTO T313 | 兼容JTG E20 T0627-2011? |
?制冷方式? | 無氟機械制冷/半導體制冷 | 環保型設計成趨勢? |
?三、系統構成與操作流程?
?核心組件?：
三點彎曲加載架、鉑電阻溫度傳感器、不銹鋼試樣模具、氣動調壓系統、數據采集軟件?。
?操作流程?：
① ?試樣準備?：瀝青澆注脫模，恒溫浴中靜置60分鐘；
② ?預加載校準?：施加35N接觸荷載，校驗設備零點；
③ ?主測試?：1s內加載至980mN，維持240s記錄蠕變曲線；
④ ?數據分析?：軟件自動計算S(t)和m(t)值?。
?四、應用場景與標準符合性?
?道路工程質檢?
評估原樣/老化瀝青的低溫抗裂性，預測路面收縮裂縫風險；
驗證再生瀝青、灌縫膠（如AASHTO T368標準）的耐久性?。
?研發與生產優化?
新型瀝青配方性能驗證（如高摻量再生料）；
配套壓扁試驗機、浸水箱形成完整質檢鏈?。
?合規性認證?
嚴格遵循ASTM D6648、AASHTO T313及中國JTG E20 T0627標準?。
?五、技術演進與選型建議?
?智能化升級?
支持△Tc極限溫度差自動計算，拓展至瀝青混合料測試?；全電動機型逐步替代氣動結構，提升載荷穩定性?。
?選型關鍵點?
?荷載適應性?：覆蓋200g~4500g范圍，滿足不同試樣需求；
?溫控效率?：優先選擇半導體制冷（-36℃僅需30分鐘）；
?數據追溯?：具備原始曲線導出功能的機型?。
彎曲梁流變儀通過精準量化瀝青低溫蠕變行為，已成為道路材料設計的核心工具。選型時需重點關注溫控精度、荷載分辨率及軟件兼容性，并優先選擇支持多標準測試
