低壓系列

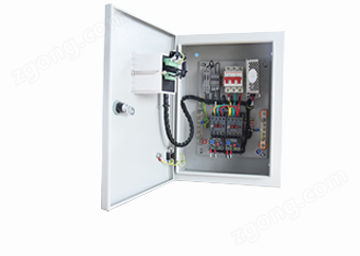

XXM-照明配電柜（箱）

產品概述

XXM系列是專門為特殊使用環境而設計和制造的低壓配電柜（箱）產品，適用于礦山、冶金、公路及鐵路 隧道等高粉塵重污染場所，能夠在惡劣環境中滿足其動力或照明配電的使用要求。XXM系列低壓配電柜（箱）符 合《低壓成套開關設備和控制設備》GB7251. 1-2013的相關要求，根據動力或照明負載的特殊需要，通過選 配智能型復位斷路器或其它智能控制電器，尚可對其控制對象或供電系統實現可靠的安全保護，并能通過聯 網通訊，實行遙測、遙信、遙控，把互聯網技術與強電分配有機結合。

使用環境

1、 周圍空氣溫度不超過45°C,不超過-25°C, 24小時內溫差W30°C,風速＜40m/so

2、 空氣相對濕度日平均值不大于90%,高凝露環境。

3、 高粉塵污染等惡劣環境。

4、 不適合有爆炸或可燃燒氣體環境。

結構特點

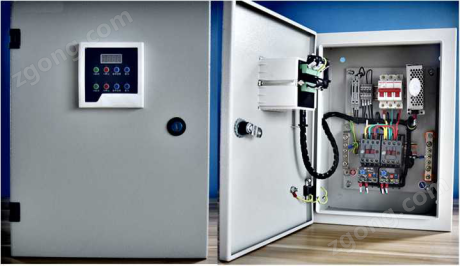

1、 內外雙層門結構，外門與門框有致密的橡膠嵌條保證與外界的密封，外門上不裝配任何元器件，一般無需開孔， 內門上配置各類按鈕指示燈或表計。

2、 框架為焊接式，框架上裝有安裝條（或安裝板）,安裝條上沖有E=25mm模數排列孔。

3、 抗腐蝕處理，柜體被覆層靜電噴涂，安裝支架、門絞鏈及門軸表面涂層均采用金屬噴涂，母線表面銅鍍錫。

4、 柜體內設有保護接地，接地線與固定布線中的保護（接地）線連接。

主要技術參數

額定工作電壓：380V；

配電主母線額定電流（In） : 400A~10A（根據負載選擇）；

額定絕緣電壓（V） : 660V；

主母線額定短時耐受電流 4KA-10KA；

外殼防護等級：IP55, IP56, IP65。
