一、防爆觸摸屏控制柜特點
1.鋼板焊接觸摸屏配電柜主體采用鋼板焊接成型,表面高壓靜電噴塑,配不銹鋼外露緊固件,產品外形美觀。
2.設計精良,智能電氣采用箱體外直接操作控制,開關增加外操作,混合的磁力類就在箱體外部操作控制電機,安全易用,我公司免費保修一年。
3.箱體按圖操作,根據現場和客戶實際要求量身特制。
二、基本參數
1.執行標準:GB 3836.1,GB 3836.2,GB 3836.3,GB 12476.1,IEC 60079
2.防爆標志:ExdeⅡBT6,DIP A20 TA,T6 3.額定電壓:AC 220V/380V
4.主回路額定電流:63A~630A
5.支路數:1-30 等
6.支路額定電流:1-630A
7.防護等級:IP54(ⅡB),IP55(DIP),IP65(配防雨罩)
8.防腐等級:WF1 ,
9.入口規格:G1/2~G4"
10.適用電纜外徑:Φ6~Φ60mm
11.進線口方向:下進下出,下進上出,上進上出或上進下出,左右進出
三、結構特點
1.各回路可根據實際需要自由組裝,開關箱采用隔爆型結構,進線箱及出線箱采用增安型結構.
2.內裝元件可根據實際要求安裝高分?jǐn)嗦菲骰蛩軞な綌嗦菲髀╇姷?。如DZ47,iC65,CM1等。
3.可根據客戶要求特制,如加裝電涌保護器,電流表,電壓表等
4.符合GB3836-2000,IEC60079標準要求
四、防爆觸摸屏控制柜定制流程
1.用戶需提供相關的原理圖紙或一次圖,或詳細的元件清單
2.特殊元件需要提供二次圖
3.確定內部元件品牌
4.由本公司對用戶提供的圖紙或元件清單進行合理的初稿設計
5.本公司初稿設計之后,由用戶方負責人查看,如需修改,需要在1日之內做出說明
6.圖紙確定之后,有負責人簽字或蓋章回傳
7.本公司依照用戶確定后的圖紙生產,如需產品運輸至用戶方發生圖紙修改糾紛,本公司不承擔任何責任

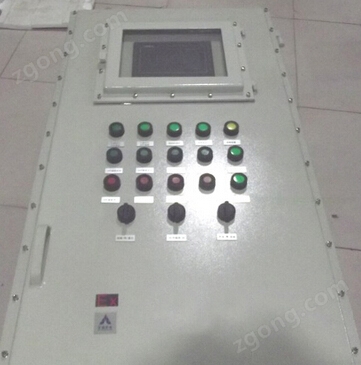

五、產品圖形參考
