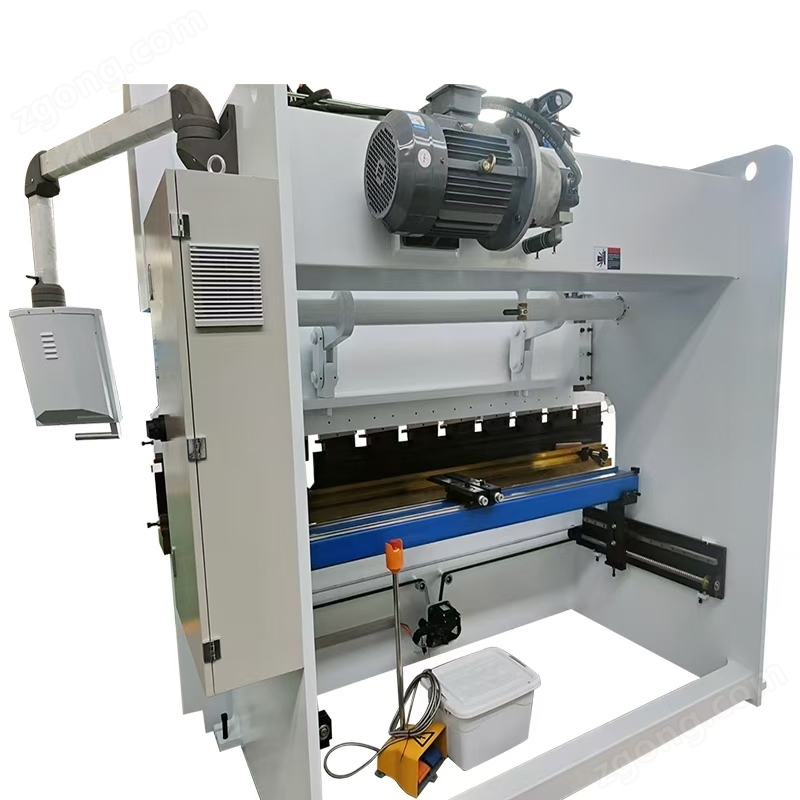

數控折彎機

一、核心構成

- 機身結構：多為全鋼焊接框架，經振動時效處理消除內應力，保證高強度與抗變形能力，是設備穩定運行的基礎。

- 數控系統：核心控制單元（常見品牌如西門子、發那科、荷蘭Delem），可設定折彎壓力、滑塊行程、折彎速度、后擋料位置等參數，支持程序存儲、調用及CAD圖形導入。

- 執行機構：

- 滑塊：帶動上模上下運動，由液壓驅動（主流）或伺服電機驅動，運動精度可達0.01mm；

- 工作臺：固定下模，部分機型帶“撓度補償”功能（通過液壓頂桿微調工作臺弧度），避免板材折彎后中間鼓包；

- 后擋料：由伺服電機控制前后/左右移動，精準定位板材折彎位置，保證多批次工件尺寸一致性。

- 模具：分為上模（如V型、U型、異形模）和下模（對應匹配的槽型模），根據工件折彎形狀選擇，材質多為合金工具鋼（如Cr12MoV）。

二、數控折彎機工作原理

1. 參數設定：通過數控系統輸入板材厚度、材質（如碳鋼、不銹鋼）、折彎角度、后擋料距離等參數，系統自動計算所需折彎壓力與滑塊行程。

2. 板材定位：將金屬板材放在工作臺上，后擋料移動至設定位置，抵住板材邊緣實現精準定位。

3. 加壓折彎：滑塊帶動上模向下運動，與下模配合對板材施加壓力，使板材沿下模槽型發生塑性變形，達到設定折彎角度。

4. 復位取件：折彎完成后，滑塊向上復位，后擋料退回，取出成型工件，如需連續折彎，可調用預設程序重復操作。

三、關鍵優勢

- 高精度：數控系統控制精度高，滑塊重復定位精度可達±0.005mm，后擋料定位精度±0.01mm，多批次生產一致性好。

- 高效率：支持批量程序存儲，換產時無需重復調試；部分機型帶“快速下行”“慢速折彎”功能，兼顧效率與精度，單工件折彎時間比傳統機型縮短30%-50%。

- 易操作：中文觸控操作界面，新手可快速上手；部分系統帶“模擬折彎”功能，提前預覽加工效果，避免廢料。

- 適配性強：可通過更換不同模具，實現V型、U型、Z型、圓弧等多種形狀折彎，適配0.1-60mm厚度的碳鋼、不銹鋼、鋁合金等多種金屬板材。

四、適用場景

- 通用金屬加工：如五金件（支架、連接件）、廚具（不銹鋼鍋具把手、柜體邊框）、家電（空調外機外殼、冰箱內膽折彎件）。

- 工業設備制造：如配電箱/柜的柜體折彎、機床外殼弧形件、自動化設備的框架結構。

- 汽車與軌道交通：如汽車車門邊框、儀表盤支架、地鐵/高鐵的內飾金屬件（座椅支架、扶手框架）。

- 新能源領域：如光伏支架的折彎件、鋰電池外殼的高精度折彎。
