一、用途
M系列電纜卷筒是能自動卷放電纜線的裝置。主要適用于交流50HZ(60)HZ,電壓380V(440V)及以下的電力線路中,可廣泛應用于有移動要求的大型電力驅動機械設備,如塔式起重機、港口起重機、門式起重機、電力挖掘機等的供電電纜的自動收放。
二、型號意義如下
三、產品主要技術參數
| 項目 | M516 | M822 |
| 配套用電纜外徑 | ≤36mm | ≤63mm |
| 額定電流 50Hz,380V | ≤300A | ≤300A |
| 集電環相數 | 三相四線(或五線) | 三相四線(或五線) |
| 額定工作力矩N.M | 117 | 200 |
| 圓盤轉速r/min | 31.4 | 25 |
| 電纜線的卷繞長度 | 直徑為36mm時120m | 直徑為63mm時90m |
| 聯軸器 | 用 | 不用 |
| 法蘭盤 | 不用 | 用 |
四、結構特點及工作原理
電纜卷筒由力矩電機、減速器、集電環、轉盤、導向輪等組成。當移動機械需要向電源方向移動時,啟動力矩電機,力矩電機經減速器減速后將力矩經減速器輸出軸上的轉盤和法蘭傳至卷筒,卷筒慢速轉動,電纜線被卷入轉盤(收線);當塔機等機械需要遠離電源時,通過對電纜線拖拽克服減速器內的摩擦力矩拉動圓盤轉動,電纜線被拖出圓盤(放線)。集電環為移動機械設備傳輸電源之用,安裝在減速器輸出軸的另一端。集電環內圈的零線連接板和實線連接板上連接來自電源的電纜線;外國的導電板上連接主機電纜線。當卷筒旋轉時,由于集電環內圈與卷筒同步旋轉,電流通過滑環和電環傳輸,電源電纜線不會因卷筒轉動而被扭轉。
五、電纜卷筒外形尺寸和安裝尺寸
| 項目 | M516 | M822 |
| D(mm) | 1600 | 2200 |
| d(mm) | 500 | 800 |
| H(mm) | 130 | 160 |
| L1(mm) | 180 | 220 |
| L2(mm) | 170 | 210 |
| L3(mm) | 770 | 850 |
| d1(mm) | 10.5 | 18 |

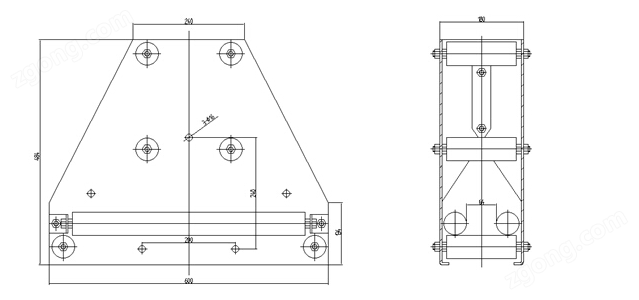

六、導向輪外形尺寸和安裝尺寸
