產品介紹

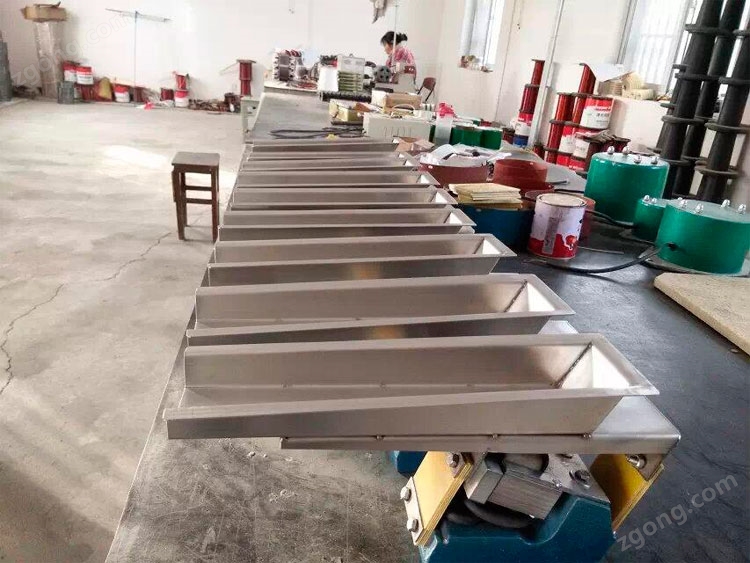

GZV系列微型電磁振動給料機
微型電磁振動給料機應用于輕工、化工、糧食加工、商業等行業，用于粉狀、顆粒狀物料的給料、配料及定量自動包裝等生產流程中，并可實現集中控制和自動控制。與其它形式給料機相比，具有體積小、重量輕、結構簡單、可無級調節給料量等特點。該機配套控制箱可實現手動、自動調節，可使其不受電源電壓波動的影響，增加給料精度。微型給料機為座式結構。另可在給料槽內增加一～二層篩網，成為小型振動篩分設備。
1.主機選型
| 類型 | 生產率計算容重（t/m3） | 用途 |
| GZV 敞開型 | 1.6 | 無特殊要求的物料給料 |
| GZVF封閉型 | 1.6 | 粉塵較大及揮發性物料給料 |
| 型號 | 生產率 t/h | 雙振幅 mm | 振動次數 次/分 | 額定電壓 V | 額定電流 A | 有功功率 W | 重量 kg |
| GZV05 | 0.05 | 15 | 3000 | AC220 | 0.06 | 34 | 5 |
| GZV1 | 0.1 | 0.08 | 5 | 4.5 | |||
| GZV1F | 5.5 | ||||||
| GZV2 | 0.5 | 0.12 | 8 | 7 | |||
| GZV2F | 8 | ||||||
| GZV3 | 1 | 0.15 | 20 | 12 | |||
| GZV3F | 14 | ||||||
| GZV4 | 2 | 0.2 | 25 | 18 | |||
| GZV4F | 21 | ||||||
| GZV5 | 4 | 0.25 | 30 | 27 | |||
| GZV5F | 30 | ||||||
| GZV6 | 6 | 0.3 | 50 | 45 |
注：如輸送微粉狀物料則輸送能力會有所下降，選型時可適當放寬槽寬或選較大型號的給料機。
3.外形尺寸：
| 型號 | B | B1 | B2 | B3 | L | L1 | L2 | H | H1 |
| GZV0.5 | 30 | 50 | 50 | 76 | 200 | 285 | 92 | 20 | 160 |
| GZV1 | 40 | 60 | 50 | 80 | 200 | 273 | 92 | 20 | 162 |
| GZV2 | 60 | 80 | 50 | 80 | 300 | 374 | 95 | 30 | 184 |
| GZV3 | 80 | 110 | 60 | 106 | 400 | 480 | 224 | 40 | 222 |
| GZV4 | 100 | 130 | 70 | 120 | 500 | 568 | 310 | 50 | 250 |
| GZV5 | 120 | 150 | 70 | 120 | 550 | 630 | 310 | 60 | 290 |
| GZV6 | 200 | 240 | 120 | 190 | 160 | 760 | 400 | 70 | 300 |
四、主要安裝尺寸
| 型號 | B | B1 | L | L1 | L2 | L3 | L4 | L5 | H | H1 |
| GZV1F | 50 | 80 | 280 | 170 | 92 | Φ35 | Φ35 | 30 | 75 | 185 |
| GZV2F | 50 | 80 | 365 | 230 | 95 | Φ60 | Φ40 | 40 | 105 | 190 |
| GZV3F | 60 | 106 | 485 | 320 | 224 | Φ85 | Φ85 | 75 | 125 | 260 |
| GZV4F | 70 | 120 | 560 | 415 | 310 | Φ95 | Φ95 | 95 | 155 | 275 |
| GZV5F | 70 | 120 | 660 | 475 | 310 | Φ110 | Φ110 | 110 | 185 | 298 |
五、工藝布置
電磁振動給料機的振幅和給料量受料倉倉壓影響較大，設計料倉時應盡量減少倉壓，使溜咀后側板承受倉壓，并設置斜溜沮及下料閘門。如圖，一般a=1/4b。溜咀四周應與給料槽留有間隙，一般5～10mm，以免產生噪音及影響振動。
