產品規格
| 型號 | 扭矩 | 力矩輸出方向 |
| C25A0-B102（G） | 10±2 N·cm 1.0±0.2 Kgf.cm | 雙方向 |
| C25A0-R102（G） | 順時針?lè)较?/p> | |
| C25A0-L102（G） | 逆時針?lè)较?/p> | |
| C25A0-B202（G） | 20±4 N·cm 2.0±0.4 Kgf.cm | 雙方向 |
| C25A0-R202（G） | 順時針?lè)较?/p> | |
| C25A0-L202（G） | 逆時針?lè)较?/p> | |
| C25A0-B302（G） | 30±6 N·cm 3.0±0.6 Kgf.cm | 雙方向 |
| C25A0-R302（G） | 順時針?lè)较?/p> | |
| C25A0-L302（G） | 逆時針?lè)较?/p> |
注1）標準扭矩為每分鐘20轉，溫度23±2℃時測定的數據。
注2）帶齒輪時型號尾部加G。
注3）可通過更換緩沖器油的粘度提供特殊訂貨。
產品描述
| 使用旋轉速度 | 50轉/分鐘（單方向旋轉） |
| 使用頻率 | 10回/分鐘（1回為正360°反360°） |
| 使用溫度范圍 | -5~50℃ |
| 外殼和端蓋的材質 | PC塑料 |
| 旋轉軸材料 | 不銹鋼 |
| 齒輪材料 | POM塑料 |
| 使用油 | 硅油 |
齒輪規格
| 齒輪齒廓 | 標準平齒輪 |
|
| 齒形 | 漸開線齒形 |
|
| 壓力角 | 25° |
|
| 齒輪模數 | 1.05 | |
| 齒數 | 12 | |
| 基準節圓直徑 | 12.6 | |
阻尼器特性
1.速度特性
旋轉阻尼器根據回轉速度的變化，扭矩也發生變化。其變化規律為：速度提高，扭矩也提高。速度放慢，扭矩也隨之下降。
2. 溫度特性
旋轉阻尼器根據使用環境溫度的變化，扭矩也發生變化。其變化規律為：環境溫度提高時扭矩下降，環境溫度下降時扭矩升高。這是因?yàn)榄h(huán)境溫度變化時，阻尼器中粘性油的粘度也隨之變化的緣故。但是，當環境溫度恢復到常溫時，扭矩也會恢復到原來的數值。
運用領域：
目前廣泛應用于小翻蓋板、家具抽屜、櫥柜抽屜、翻轉門、音響、杯架等翻蓋、伸縮、滑動類產品上， 能降低產品使用中出產生的撞擊和噪音，提高產品使用壽命。
具體使用方法：

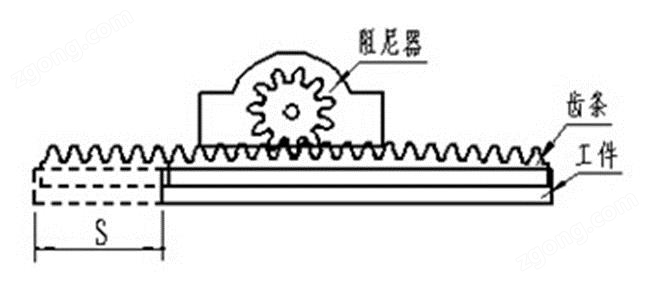

1、齒輪與齒條配合（工件直線運動）
2、齒輪與齒輪配合（工件回轉運動，有角度限制）
3、齒輪與齒輪配合（無角度限制）
4、工件與阻尼器回轉軸直接連接
注意事項：
1、徑向負載狀態
回轉軸（齒輪）受到徑向負載時，會造成漏油，扭矩不良，本體破損（帶齒輪的場合會造成齒輪損壞或者脫落）等現象。
2、軸向拉伸負載狀態
●回轉軸（齒輪）受到軸向拉伸負載時，會造成漏油，扭矩不良，本體破損（帶齒輪的場合會造成齒輪損壞或者脫落）等現象。
●組裝時組合方的齒輪與緩沖器的齒輪請?jiān)诒M量保證平行度的狀態下安裝。
外形尺寸
