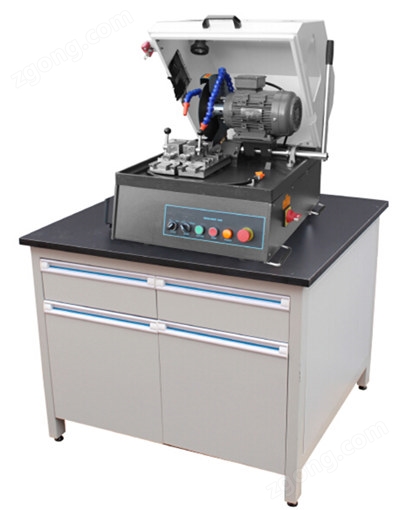

HonCUT-250型 高精度金相試樣切割機（80mm）
產品簡介 Product introduction
HonCUT-250型 高精度金相試樣切割機（80mm），可適用于金相，巖相材料的切割，采用低噪音防水電機，為保證能在安全狀態下切取試樣，本機采用全封閉雙罩殼結構和快速夾緊裝置，并付有冷卻水箱（環保型），可使配置好的冷卻液作循環使用，為延長使用壽命和操作保養等方便。該機的內殼罩，鉗口和工作臺面等主要零部件均采用不銹鋼材料制成，是切割試樣的設備。
本機為從軟的鋁材料到堅硬的工具鋼材料的切削及分割而設計。它適用于金相實驗室及小型產業或生產應用。HonCUT 250型 高精度金相試樣切割機（80mm） 的鑄造鋁合金及不銹鋼構造十分強勁及耐用。無腐蝕不銹鋼T 型工臺、金屬蓋、*的3.5hp（2.5KW）3 相3400rpm 發動機、使用直徑10 英寸的砂輪刀片、1.25英寸（32mm）心軸、12加侖循環槽及易用的快速加緊凸輪鎖平口鉗。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗?zāi)康?，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。
金相切割機主要用于金相試樣的截取和各種材料的下料、切口等，在冶金、汽車、航空航天等制造業中應用廣泛。
應用范圍 Applications
● 黑色金屬，有色金屬；
● 鑄件，熱處理工件，鍛件；
● 半導體，陶瓷（需配金剛石切割片）；
● 其他材料；
性能特點 Performance characteristics
■ 塑鋼殼體，超大防震視；
■ 超大切割室，簡易切割方式；
■ 手動切割方式；
■ 按鍵式控制系統，手動控制切割速度；
■ 封閉式切割，開機保護功能；
■ 全部使用施耐德電器，低壓控制，安全可靠；
■ T型工作臺，雙快速夾緊夾具，有利于夾持各種異型工件；
■ 優質滾珠絲杠和直線滑軌。工作平臺和手動下壓兩種進給方式；
■ ABB大功率，大扭矩馬達滿足對大面積及高硬度材料的切割；
■ 日本NSK高精度軸承，保證切割的穩定性；HCUNICUT-300-2_副本.jpg
■ 配有可進行過濾的冷卻循環箱，提供充分的冷卻，更好地減少的被切割表面的損傷；
■ 4個冷卻液噴嘴，隨時保證切割過程中的冷卻；
■ 防護罩兩側有可供較長樣品伸出的開口，充分適應各種工作需求；
■ 緊湊的臺式設計更適合實驗室使用，基座為鑄鋁的加重設計，使工作更穩定可靠；
■ 大視野防爆觀察窗及配備獨立照明系統，采用防腐蝕、阻燃的玻璃增強塑料材料的機罩能更好的降低噪音，并充分保證操作者的安全 ；
■ 不銹鋼材料經過防腐處理的的工作臺可方便安裝各種卡具，4個橡膠底腳，防止將切割時的震動傳遞到工作臺面；
■ 安全設置：緊急停車按鈕、過載保護裝置、防爆觀察窗，刀片防護罩，獨立總電源開關，電子門開關，電子剎車等全面安全設施，符合CE標準，可使切割機在意外情況發生時，操作者獲得充分的保護；
技術指標 Technical indicators
切割室外殼 | 塑鋼（防護式） | ||
切割直徑 | 80mm（棒材）；80x80mm（方形） | ||
有效進刀深度 | 100mm | ||
進刀深度跟蹤 | 手動 | ||
切割片規格 | （250-300）X（1.5-2）X32mm | ||
切割方式 | 手動 | ||
送給方式 | 手動推進 | ||
切割速度 | 手動控制 | ||
復位方式 | 手動 | ||
冷卻系統 | 內置循環水冷系統；自動（水冷2通道） | ||
水箱容量 | 60L | ||
主軸轉速 | 2800r/min | ||
電機功率 | 2.2KW；ABB防水型電機 | ||
機臺形式 | 落地式（立地一體式） | ||
| 加持臺形式 | 固定式 | ||
| 切割臺尺寸 | 210mmX230mm | ||
外形尺寸 | 660mmX610mmX1350mm | ||
電源 | 380V/50HZ | ||
重量 | 130KG | ||
標準配置 Standard configuration
1、主機 1套
2、切割片 1片
3、水管 1根
4、電源線 1只
5、扳手 1只
6、冷卻系統 1套
7、快速夾具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備注 |
金相切割片A系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。 |
250*1.2-2.0*25-32 | |||
300*1.5-2.0*25-32 | |||
350*2.0-3.0*25-32 | |||
400*2.5-3.0*25-32 | |||
450*2.8-3.2*25-32 | |||
500*3.0-3.5*32 |
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片B系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。 |
250*1.0-2.0*25-32 | |||
300*1.5-2.0*25-32 | |||
350*2.0-3.0*25-32 | |||
400*2.6-3.0*25-32 | |||
450*2.8-3.5*25-32 | |||
500*3.0-4.0*32 |
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片C系列 | SiC | 230*0.8-1.5*25-32 | 切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。 |
250*1.0-2.0*25-32 | |||
300*1.5-2.0*25-32 | |||
350*2.0-3.0*25-32 | |||
400*2.6-3.0*25-32 | |||
450*2.8-3.5*25-32 | |||
500*3.0-4.0*32 |
D、高檔型金相切割片：適合切割高硬度黑色金屬材料，硬度計HRC30-70；
D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
|  |
