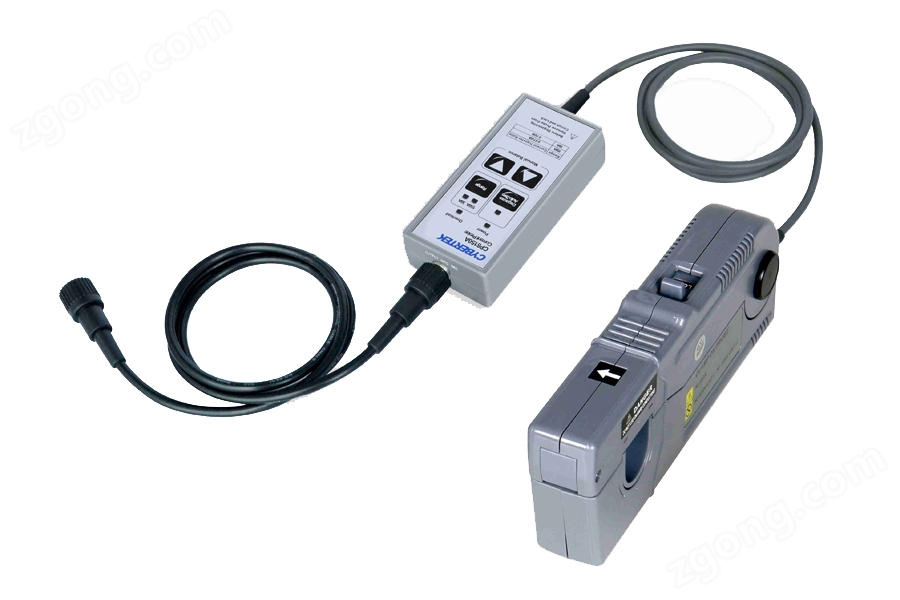

CP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。
特點:
●高帶寬,可準確快速捕捉電流波形
●高精度,在電流測量量程范圍內,精度高達1%,滿足大部分測試領域的需要
●兩個量程可供選擇,方便小電流測量
●自動消磁調零功能,使用方便
●聲光過流報警功能,提醒量程切換
●電子輕觸式按鍵設計,使用壽命更長
●標準的BNC輸出接口,可匹配任何廠家示波器
CP8500A鉗口可夾住直徑達20mm的導線,適用于大電流應用場合;
測量500A的連續電流和750A的峰值電流,提供了5MHz的帶寬;
探頭具有500A (100X)和75A (10X)兩個量程可選擇,10X量程用于小電流測量,分辨率高達10mA。
CP8000系列電流探頭常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。
型 號 | CP8500A | ||
帶寬(-3dB) | DC-5MHz(圖1) | ||
上升時間 | ≤70ns | ||
連續電流值 | 500Arms(圖2) | ||
峰值電流 | 750Apk | ||
量程 | 75A | 10X衰減 | |
500A | 100X衰減 | ||
過流報警值 | 75A | ≥75A | |
500A | ≥750A | ||
電流傳輸比 | 75A | 0.1V/A | |
500A | 0.01V/A | ||
分辨率 | 75A | 5mA | |
500A | 50mA | ||
精度(DC,45-66Hz,連續電流) | 75A | ±1%±10mA | |
500A | ±1%±100mA | ||
輸入阻抗 | 參考(圖3) | ||
延時 | 探頭主機 | 42ns | |
BNC(1m) | 5ns | ||
終端負載要求 | ≥100kΩ | ||
供電方式 | DC 12V/1A(標配適配器) | ||
絕緣線電壓 | 600V CATII 300V CATIII | ||
安全符合標準 | EN61010-1: 2010 | ||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
