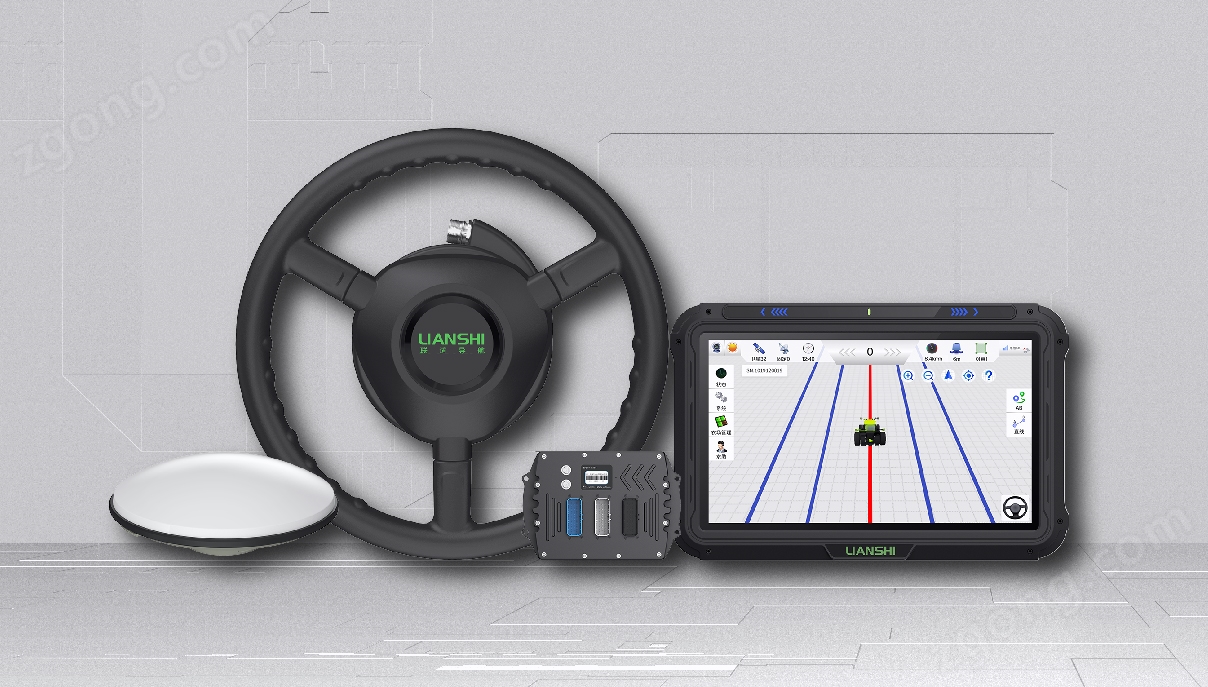

北斗無人駕駛拖拉機是上海聯適導航在主流電氣化程度較高的拖拉機上改裝無人駕駛拖拉機，無人駕駛拖拉機能夠自動完成預先設定地塊的翻地、播種、中耕任務，車輛作業全程可不需要人參與，自動化的完成路徑規劃、路徑跟蹤、自動調頭、農具自動控制等動作，系統采用高精度北斗定位，控制精度在±2.5cm以內，作業精度高，作業速度快，作業過程模擬人工操作，盡可能減少地頭調頭距離，避免軋苗?？刂葡到y(tǒng)搭配智能算法，智能根據負載匹配轉速和檔位，盡可能提高燃油效率，減少生產支出，提高生產收益。
通過對行走控制、車輛啟動和熄火控制、懸掛控制、多路閥控制等部分的智能改造。行走控制實現車輛的停止、后退、前進，以及速度的調節，具體實現方式有兩種，一種是使用推桿電機機械方式實現，另外一種是輸入模擬量電子方式控制；車輛的啟動和熄火，使用繼電器，實現電路的連接或者斷開，模擬人手操作車鑰匙門；懸掛等控制，驅動控制器控制車輛相關電信號實現農具的動作，并通過霍爾傳感器來感知農具當前高度。
車輛全程無人控制（點火熄火控制、車輛行走控制、車輛農具控制、車輛轉向控制）
云端路徑規劃及自主規劃（車輛路徑規劃行駛控制、遠程云端自主規劃路徑）
安全避障控制（車輛雷達避障控制）
車輛手自動駕駛切換控制
車輛遠程云端控制
遠程視頻監控
支持播種加肥、收割運糧等無人協同作業
| 項目 | 設計值 |
| 轉向控制 | 電動方向盤 |
| 車載計算機處理器型號 | Allwinner T3 |
| 車載計算機內存 | 2GB |
| 車載計算機硬盤 | 16GB |
| 車載計算機操作系統及軟件版本 | Android 6.0/6.0.1 |
| 車載計算機顯示終端尺寸及分辨率 | 10寸 1024×600 px |
| 車載計算機接口種類 | RS232、CAN |
| 車載計算機數據輸入輸出協議 | NMEA |
| 衛星接收機類型及頻點 | T100/BDS B1/B2+GPS L1/L2+GLONASS L1/L2+GALILEO E1/E5b |
| 衛星接收機主機板固件版本 | Build19222 |
| 衛星接收機通道數 | 432通道 |
| 衛星接收機接口種類 | BDS+GPS+GLONASS+GALILEO |
| 衛星接收機差分類型 | RTK |
| 衛星接收機數據更新率 | 10HZ |
| 衛星接收機接收天線型式 | 雙天線 |
| 轉向控制器主板固件版本 | 2322 |
| 轉動電機型號規格 | EMS2 |
| 角度傳感器型號規格 | 424A06A090 |
| 移動基站信號覆蓋范圍 | ≥3km |
| 固定基站信號覆蓋范圍 | ≥40km |
| 無線電發射設備頻率 | 440-460 |
| 網絡基站發射設備功率 | 5w |
| 集成部分組成 | 衛星接收機與衛星天線集成、控制器與轉向電機集成 |
| 直線控制精度 | ±2.5cm |
| 遠程控制 | 遙控轉向、調速、熄火、啟停、農具控制 |
| 遙控通訊方式 | 2.4G、網絡 |
| 協同作業功能 | 有 |
GNSS天線
衛星接收天線采用高增益多頻多模GNSS天線，支持北斗，GPS，GLONASS以及伽利略等衛星信號，結構堅固，三防性能好，防水，防塵，具有較強的抗振性，同時具有耐高低溫等特點; GNSS天線，主要用于同頻轉發系統作發射天線使用，天線由天線罩、微帶輻射器、底板和高頻輸出插座等部分組成，用于GPS導航、定位系統作接收天線使用。
| 名稱 | 參數 |
| 頻率輸出 | GPS：L1/L2；GLONASS：L1/L2；BDS： B1/B2/B3 |
| 阻抗 | 50歐姆 |
| 增益 | 5.5DBi |
| 工作電壓 | 3.3V-12V |
| 工作電流 | <45mA |
| 工作溫度 | -45℃~+45℃ |
| 存儲溫度 | -55℃~+85℃ |
| 濕度 | 95℃不冷凝 |
| 水平面覆蓋角度 | 60° |
| 差分傳輸延遲 | ≤5ns |
| 天線尺寸 | Φ152*62.2mm |
| 相位中心差 | ±2mm |
T100顯示終端
T100終端在工作中實時處理基站端與車載端接收的定位數據并將其整合為RTK定位精度，同時通過無人駕駛軟件接收傳感器反饋數據并處理后，下發控制指令來控制執行機構完成無人控制。
| 名稱 | 參數 |
| 處理器 | ARM Cortex-A7，1.5GHz，4核處理器，主頻1.5GHz，板載2GB內存，16GB存儲 |
| 防護等級 | IP67防護 |
| 通訊數據 | 支持電臺、雙4G網絡數據通訊，保證數據連續穩定性 |
| 差分數據 | RTCM 2.3/3.0/3.2，CMR |
| 供電信息 | DC 9～36V，帶正負極性反接保護，支持斷電檢測 |
| 工作溫度 | -40℃～+70℃ |
| 存儲溫度 | -45℃～+80℃ |
| 物理尺寸 | 224mm×160mm ×45mm |
| 重量 | 1.36Kg |
| 撞擊和振動 | MIL-STD-810G |
EMS轉向驅動電機
在工作中實時接收上位機軟件發送指令并執行命令，對機車實現精準轉向控制，傳感器實時獲取行走時輪胎角度，反饋到上位機，上位機結合衛星定位數據與傳感器反饋數據對轉向控制單元下發指令。
| 名稱 | 參數 |
| 額定電壓 | 12V |
| 額定電流 | 10A |
| 堵轉電流 | 25A |
| 電壓供電范圍 | DC6-30V |
| 通訊協議 | ModBUS |
| 編碼器分辨率 | 1000線 |
| 編碼器輸出頻率 | 200KHz |
| 直徑/高度 | 178mm/81mm |
| 重量 | 5.25Kg |
| 存儲溫度 | -45℃—150℃ |
| 作業溫度 | -40℃—105℃ |
| 額定轉速 | 100rnmp |
| 額定轉矩 | 10N/m |
| 連續保證運行速度 | 100rnmp |
無人駕駛系統控制器
無人駕駛控制器在工作中實時處理上位機下發指令并將其指令轉換為控制數據并對執行機構進行控制，同時將執行機構反饋的數據進行處理轉發至上位機，從而實現整個無人控制系統的閉環控制。
| 名稱 | 參數 |
| 工作溫度 | -20℃～+65℃ |
| 存儲溫度 | -40℃～+85℃ |
| 防護等級 | IP67 |
無人拖拉機的發展趨勢如何？
我國大力發展智能新興產業，推動、、智能農機的研發、試驗和應用推廣。
以農機自動駕駛技術為代表的、智能農機已開始量產和產業化。
今年，農業機械化管理司又將“指導開展無人化生產農場研究試驗”納入2020年的工作要點。推進農業科技進步，開展農機無人駕駛研究是我國下一步農業機械的重要發展方向，也是未來我國農業的發展趨勢。
無人駕駛拖拉機的優點有哪些？
一直以來拖拉機在的農業生產活動中一直扮演著至關重要的角色，相對于傳統的作業方式，無人駕駛拖拉機可以節省大量的人力物力等資源。拖拉機無人駕駛系統主要包括四大關鍵技術：車身定位、農具控制、避障感知、路徑規劃。
車身定位：北斗衛星可以給無人駕駛車輛提供全天候、高精度和實時的位置、速度和時間信息。
農具控制：通過CAN總線進行實時精確控制。機具作業控制主要包括兩個方面，一是對于懸掛控制，抬升和下降農機具；二是機具內部機構的控制，以智能電控播種機為例，將播種機接入CAN網絡，就可以對播種機的植株距離、播種量的啟停和施肥量等精準的控制。
避障感知：使用高分辨率、抗干擾性強的毫米波雷達來偵測前方是否有障礙物，如果監測到障礙物，則會立即減速停車。
路徑規劃：實現農機的自主控制后，我們要告訴農機沿著什么樣的路徑作業和轉彎，在不同的區域設定相應速度。因此，我們要提前測量出作業地塊，根據農田邊界和障礙物分布，規劃農機作業的路徑。
什么車型能夠安裝拖拉機無人駕駛系統？
帶有動力換擋、動力換向的拖拉機更易于無人駕駛的安裝。
