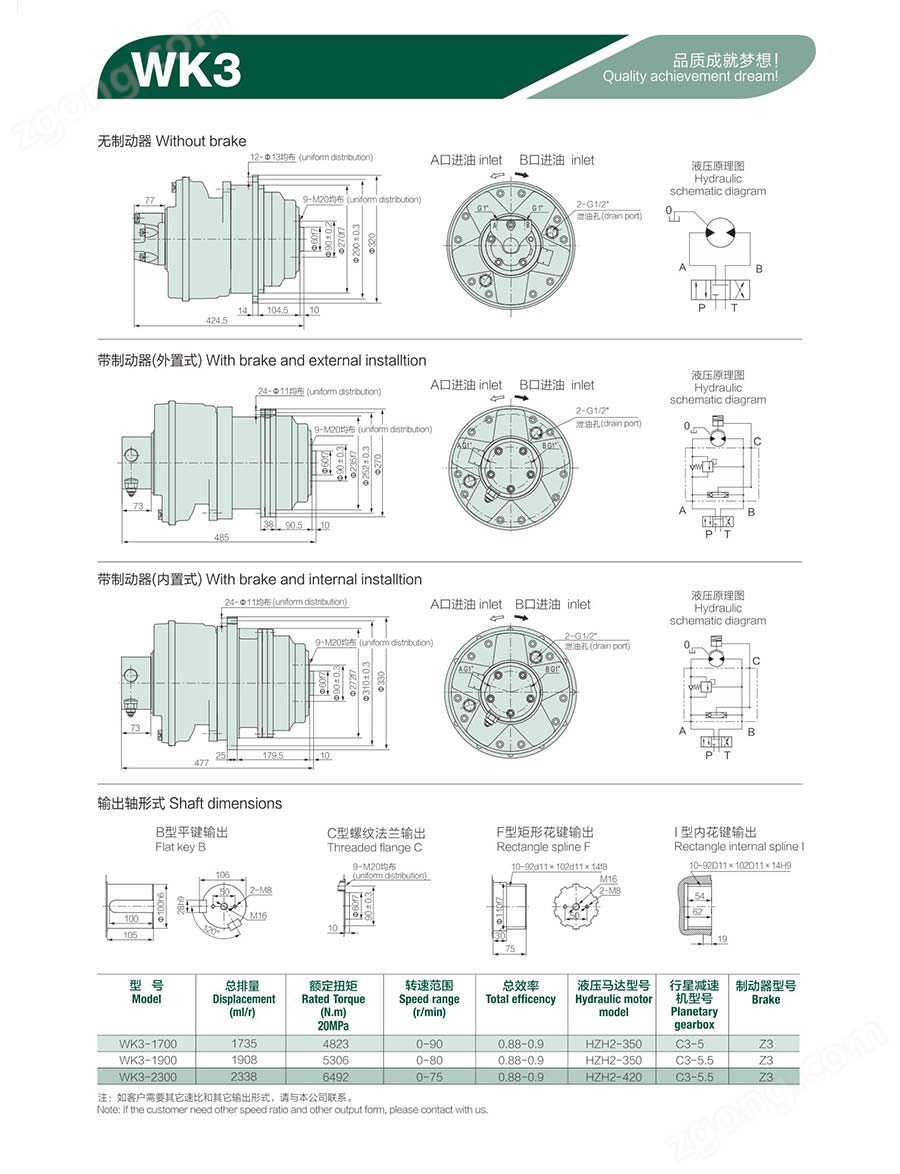

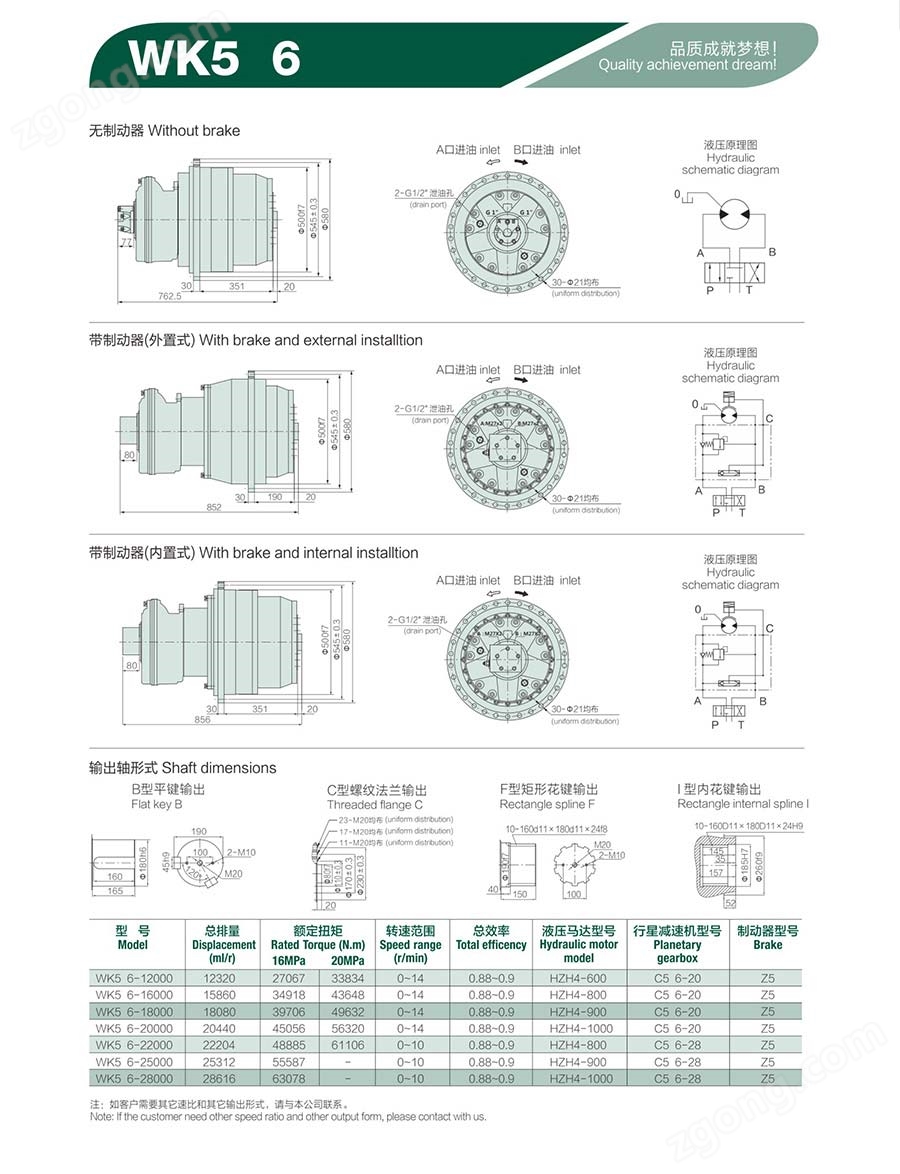

選型舉例

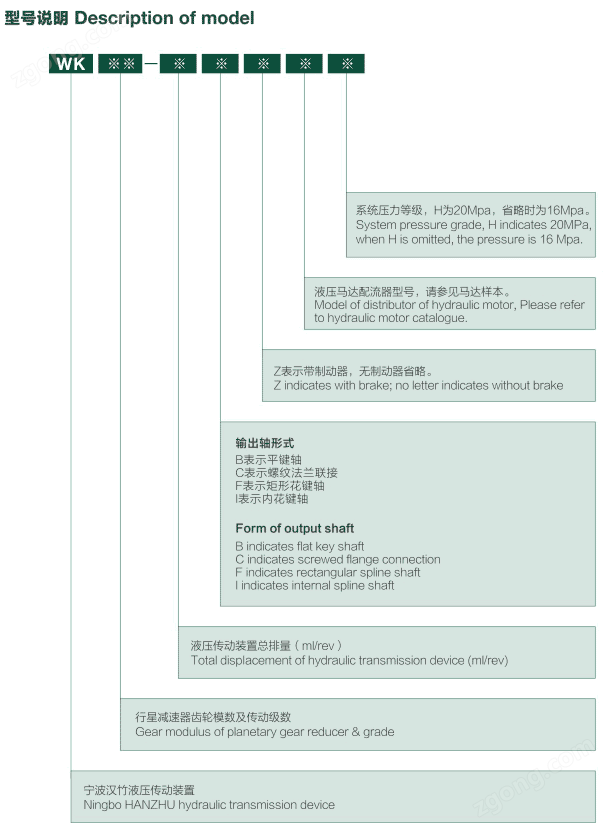

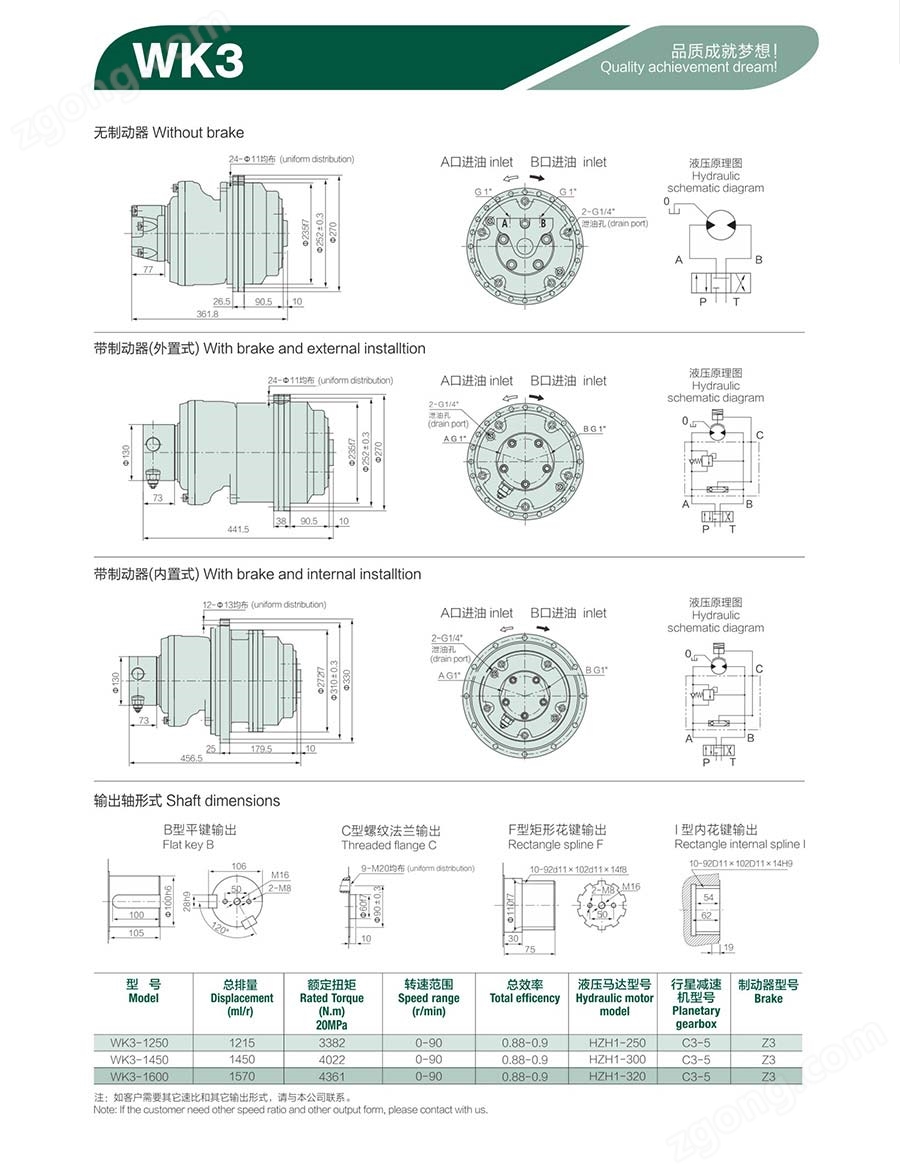

WK3-1000CD31H表示該液壓傳動裝置采用單級行星減速器傳動，齒輪箱模數為3，總排量為1000ml/rev，輸出軸采用螺紋聯接，液壓馬達配流器D31，額定壓力等級為20MPa。

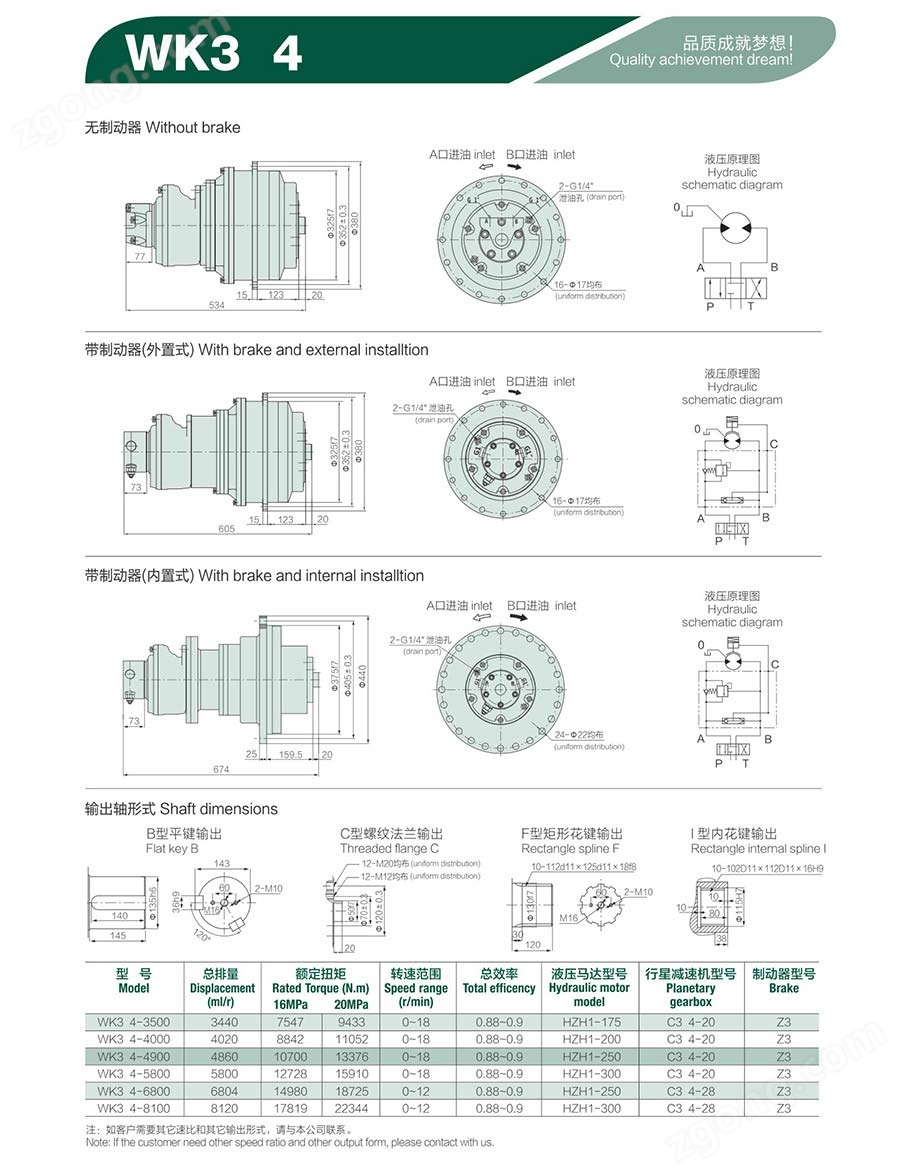

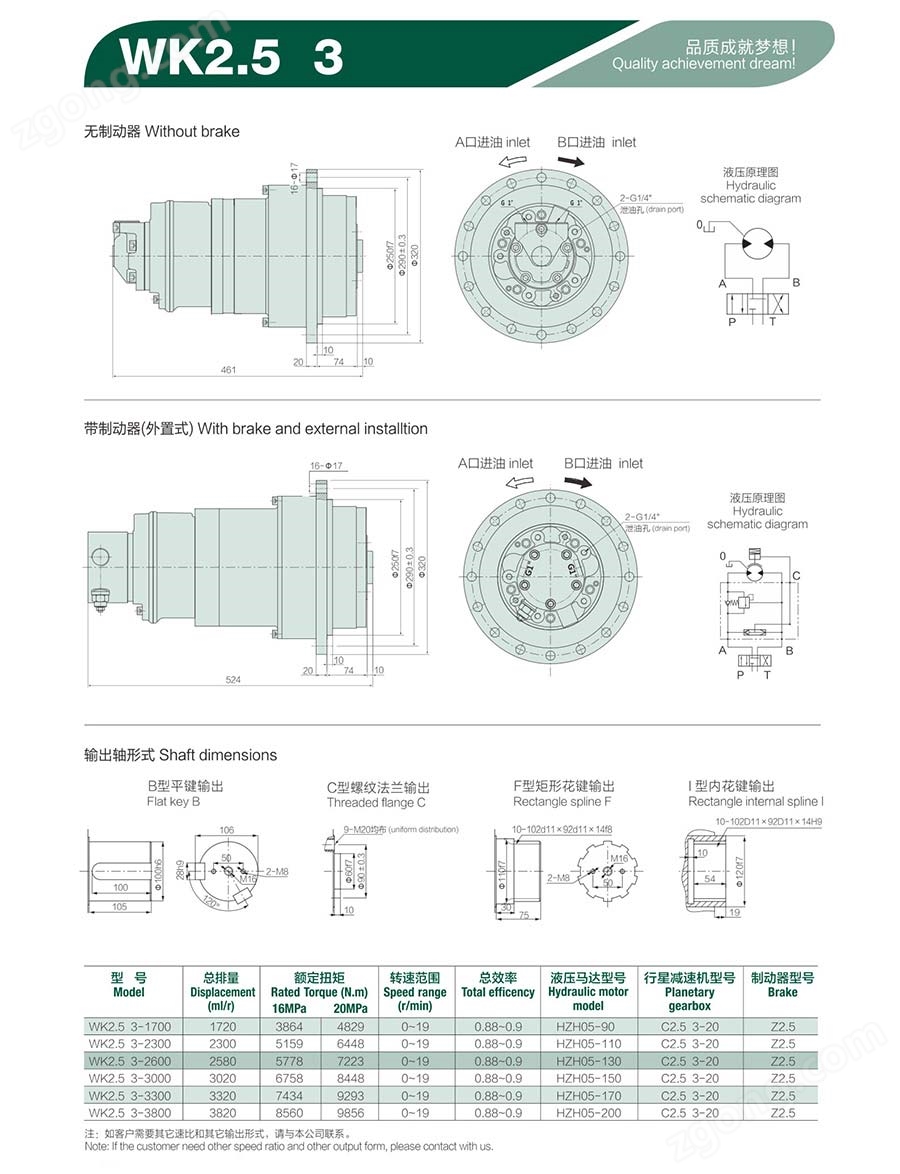

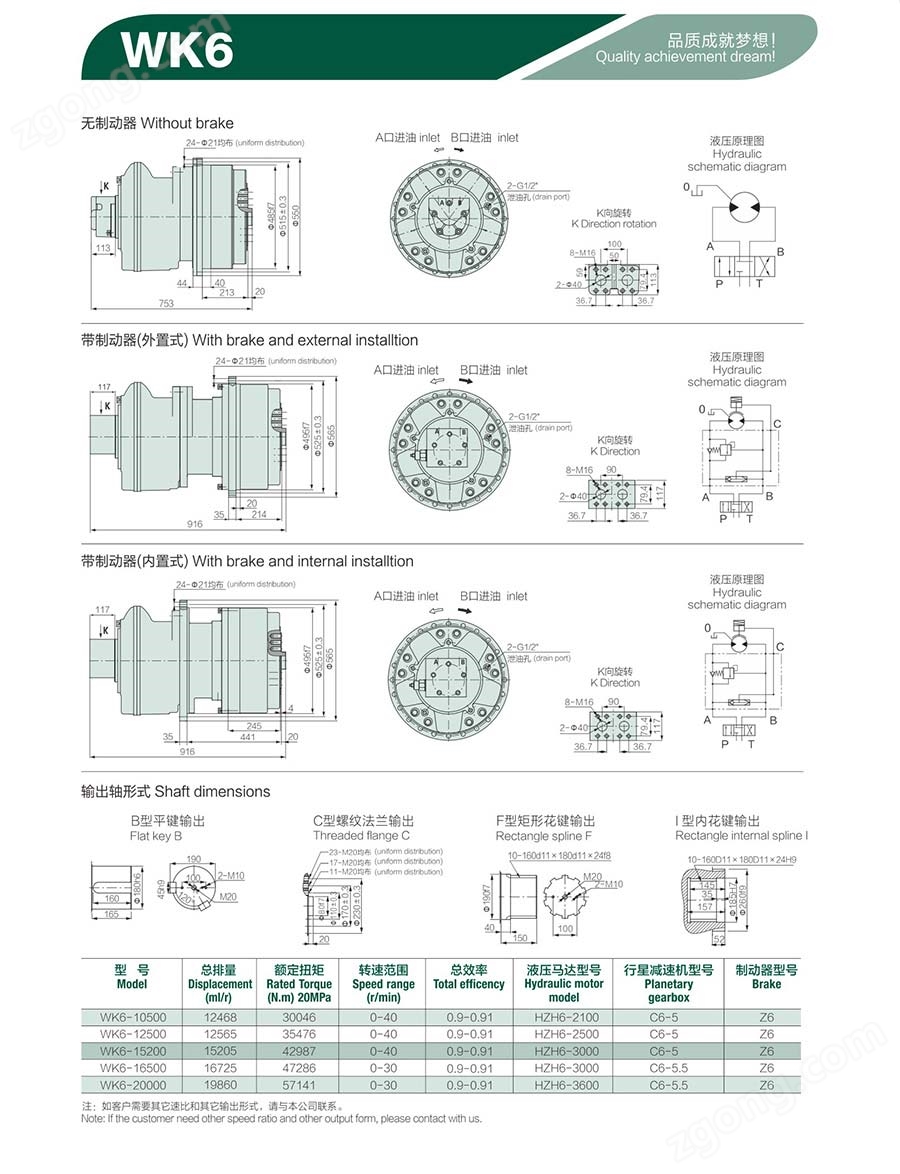

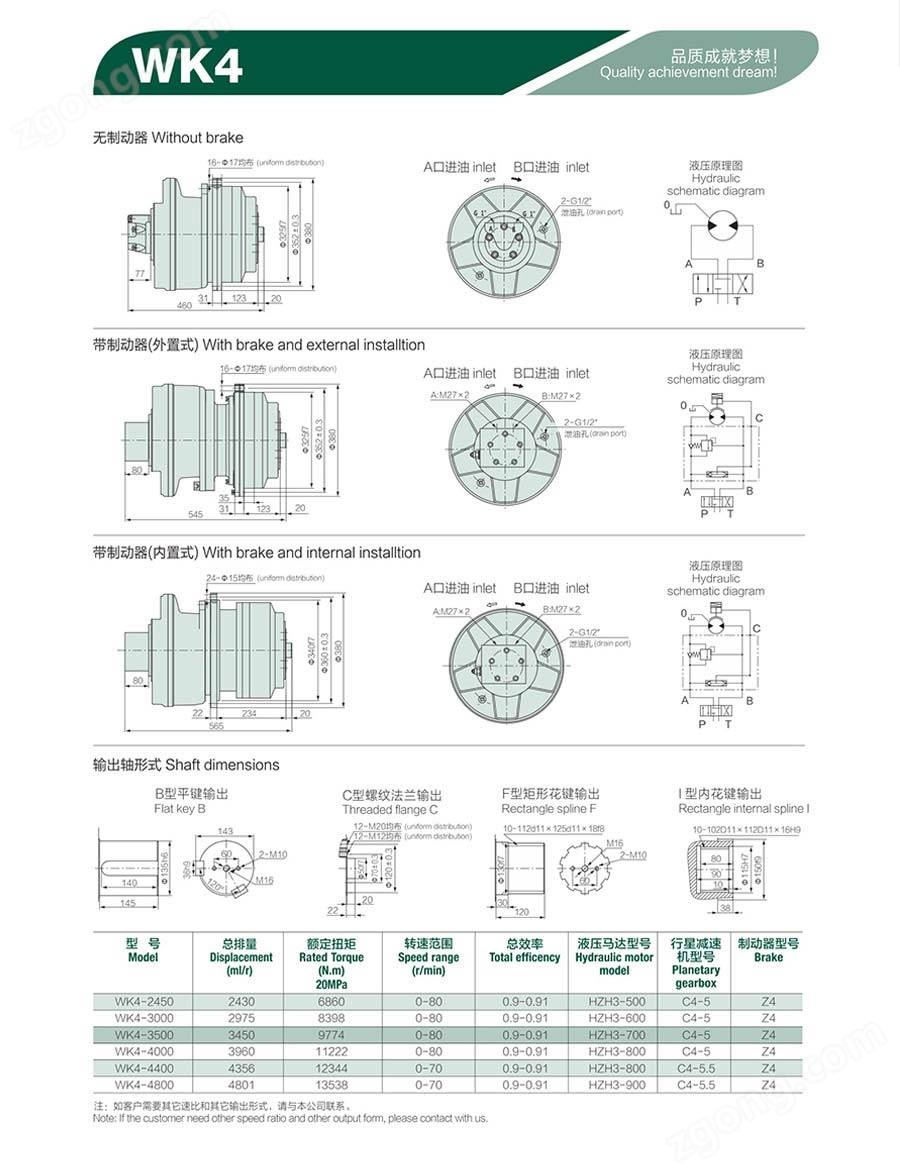

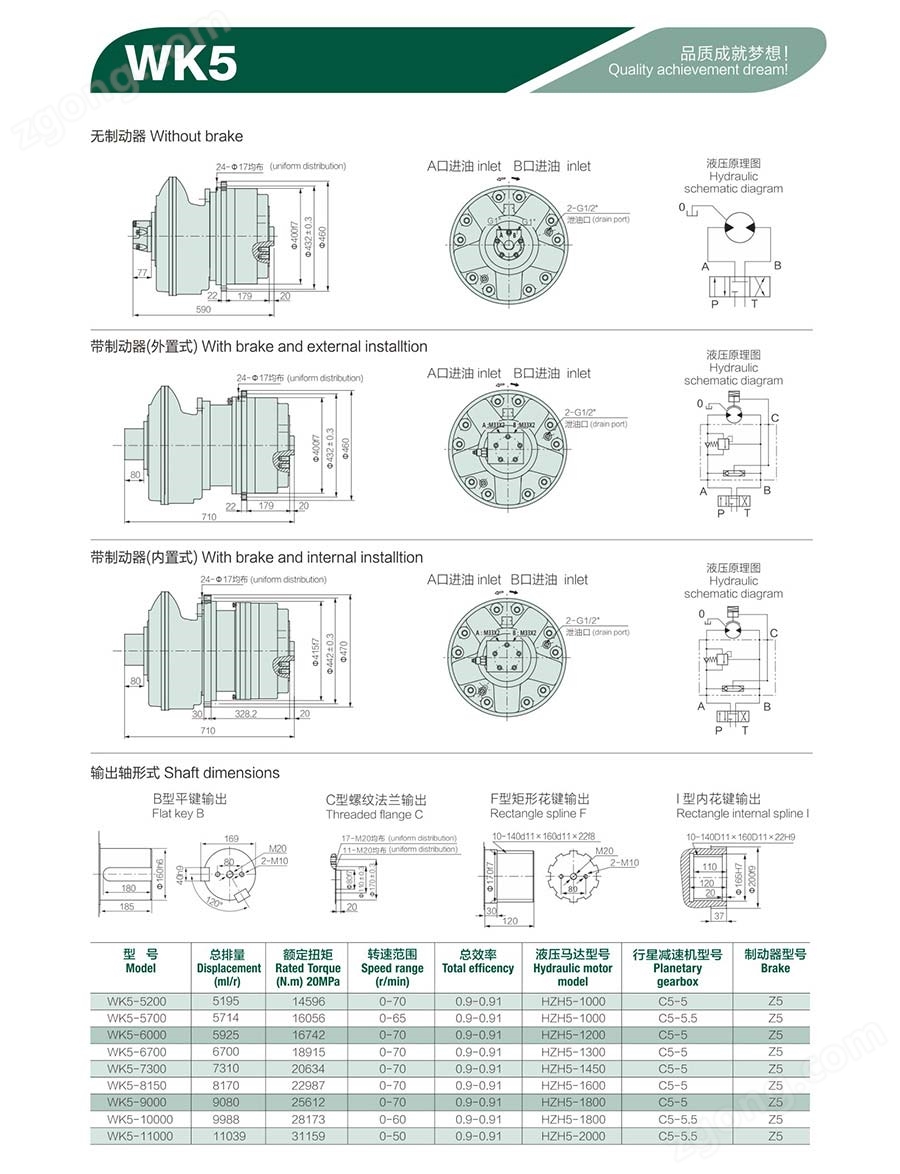

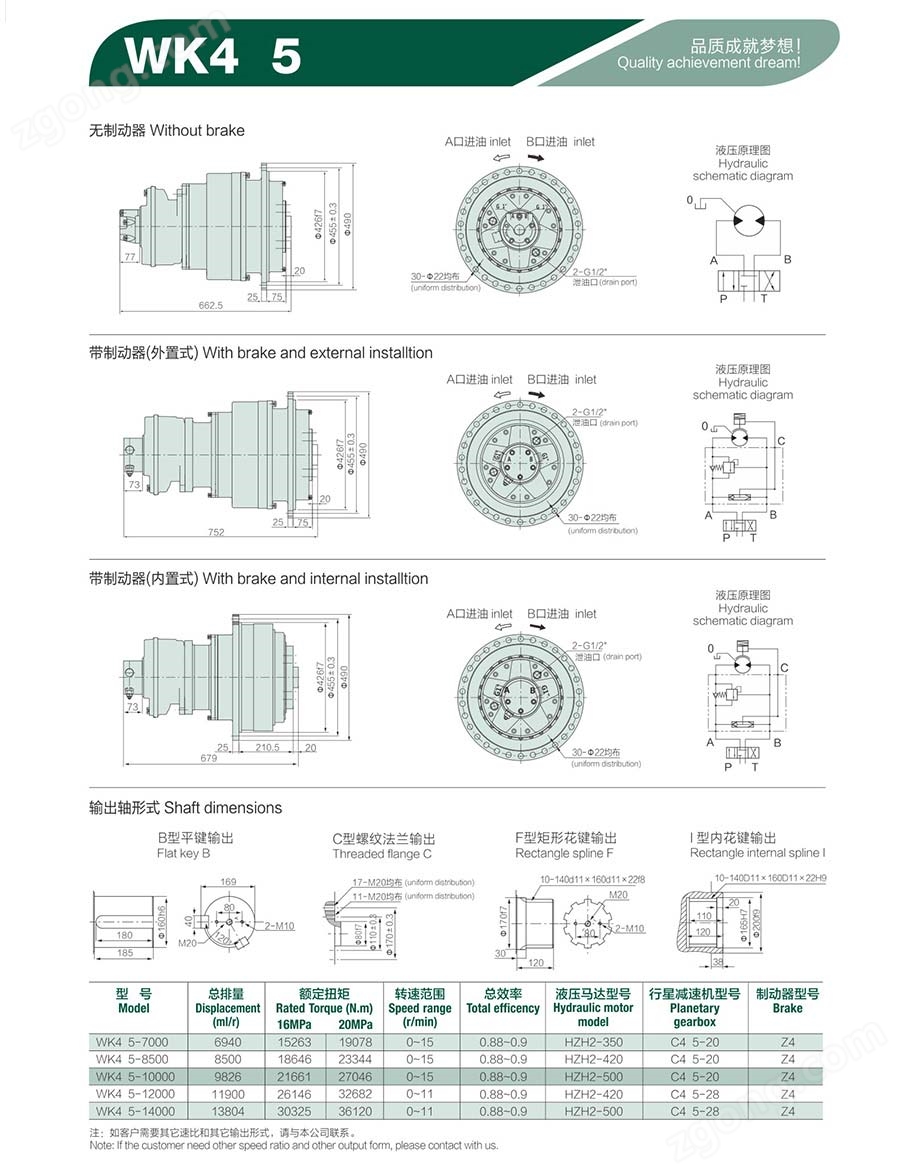

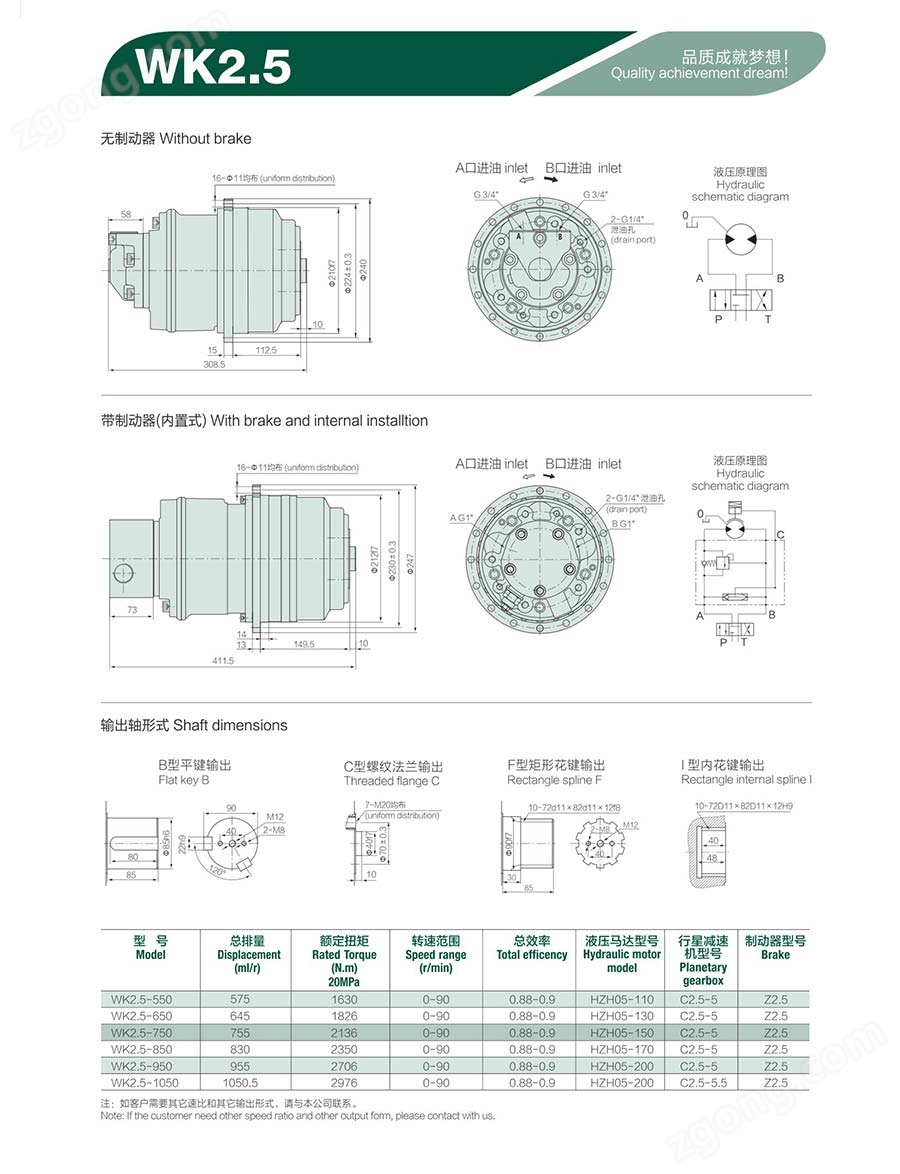

參數說明

1、總排量為液壓馬達排量乘以減速傳動比。

2、額定扭矩是在系統壓力為16MPa或20MPa時，考慮傳動效率后的實際輸出扭矩。

3、傳動效率包括液壓馬達的機械效率和行星減速器機械效率。

選型說明

1、WK液壓傳動裝置允許在高壓下工作。在連續工作時，使用背壓10MPa。

2、殼體允許壓力為0.3MPa，如有特殊要求，請與廠家聯系。

3、液壓油：建議使用高質量、防泡沫、抗氧化的礦基液壓油，理想工作油溫30℃~50℃，允許油溫-20℃~80℃，當油溫低于1 0℃時，必須用低凝液壓油。液壓油的粘度為40~60厘拖，允許為5~300厘拖。

4、液壓油過濾精度推薦為25Um，或更高過濾精度。

5、液壓傳動裝置均可雙向旋轉，具體轉向見附圖。如用戶要求與圖示轉向相反，請?jiān)谟嗀洉r(shí)注明。

6、泄油管定位：WK傳動裝置允許任何方向安裝，為保證馬達內各運動副的潤滑，要求在工作之前將馬達內充滿液壓油，泄油口位置的選擇必須保證運轉中殼休充滿液壓油。

7、配流器進出油口方向：配流器進出油口方向允許按外形安裝聯接位置以72度為間隔旋轉，但當松開螺釘旋轉時，要當心不能損壞平面0形圉的密封功能。
