DXH16-FC(S)/2R40 單相交流電源防雷器(2P、T2、C級、限壓型防雷器、遙信S可選)



C級插拔式交流電源防雷器
DXH16-FC(S)系列
適用范圍
DXH16-FC(S)系列是一種使用在配電線路和最后分支線路的設備前端的系統中的(Ⅱ級分類實驗8/20μS)限壓型插拔式電源防雷器。按照防雷裝置攔截效率E值確定,一般應用于建筑物配電線路和最后分支線路設備前端的配電屏(配電柜或配電箱)中用電設備前端,即安裝在LPZ2區與LPZ3區的交界處為雷電防護、B級的第三級或安裝在LPZ1區與LPZ2區的交界處為雷電防護C級、D級的第二級防雷裝置配置。
主要特點
1. 選用優質壓敏電阻器,高可靠質量保證。
2. 有工作、故障指示、響應速度快、殘壓低。
3. 模塊式設計,更換方便。
4. 安裝方便,維護簡單,固定于35mm寬的導軌上。
5. 采用溫控短路技術,避免火災發生。
6. 帶有遠程告警接點(同時擁有常開、常閉觸點)方便遠程監控。
安裝方法

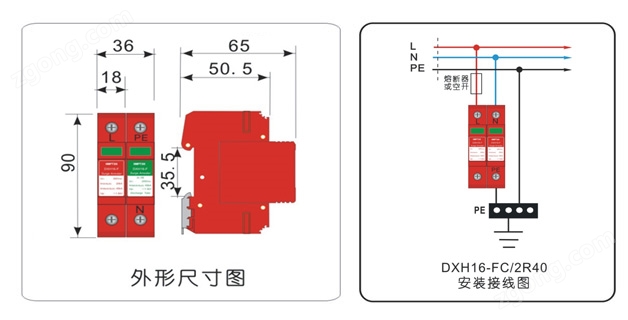

1. 接線圖如上所示,安裝時固定于35mm寬的導軌上。
2. 電源連接導線用不小于6mm2的多股銅線,接地線不小于10mm2的多股銅線,連接導線要盡量的短、直、粗。
3. 防雷器相線前端應串聯合適的熔斷器或空開。
安裝注意事項:
1. 安裝時必須斷開電源,嚴禁帶電操作,連接導線必須符合要求。
2. 防雷器無須特別維護,只需定期檢查其連接是否有松動,狀態指示是否正常。
3. 使用過程中,當防雷器模塊故障顯示窗口指示紅色時(遙信端子輸出告警信號),則表示防雷器發生故障,應及時更換。
4. 安裝完畢后將防雷模塊插到底,檢查工作是否正常。
