一、概述

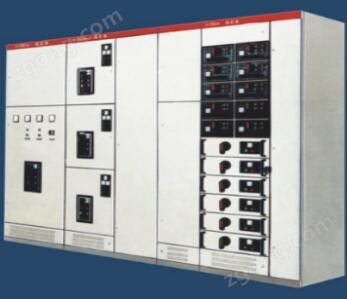

 GCS型低壓抽出式開關柜（以下簡稱裝置）是根據電力部、廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維護、縮短事故處理時間等需要，本著安全、經濟、合理、可靠原則設計的新型低壓抽出式開關柜。產品具有分斷、接通能力高，動穩定性好，電氣方案靈活，組合方便，系列性、實用性強，結構新穎，防護等級高等特點?？梢宰鳛閲a(chǎn)低壓抽出式開關柜的換代產品使用。

   適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在自動化程度較高，要求與計算機接口的供配電及控制系統中使用，是理想的低壓成套配電裝置。

二、設計符合標準

IEC 60439-1《低壓成套開關設備和控制設備》

GB 7251.1《低壓成套開關設備和控制設備》

JB/T 9661《低壓抽出式成套開關設備》

GB 191《包裝貯運標志》

GB 466《低壓成套開關設備基本試驗方法》

GB 4208《外殼防護等級的分類》及其它有關的現行國家標準。

三、產品型號及含義

 G   C  S              

S  森源電氣系統

 C  抽出式

G  封閉式開關柜

四、使用條件

    1、周圍空氣氣溫不高于+40℃，不低于-5℃。24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行。

    2、戶內使用，使用地點的海拔高度不得超過2000m。

    3、地震烈度≤8度，加速度a=0.1g。

    4、周圍空氣相對濕度為溫度+40℃時不超過50%，在較低溫度允許有較大的相對濕度；如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。

    5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

    6、裝置安裝時與垂直面的傾斜度不超過5%，且整組柜相對平整（符合GBJ232）。

五、主要技術參數

六、結構性能

    1、基本結構

    柜體及內部隔室以20mm為模數，裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式，用鎖緊自攻螺釘和螺栓緊固而成，組合精度高，剛性強，接地連續性好。

    2、隔室

    母線單元室、功能單元室、電纜室相互間及功能單元的不同回路之間都嚴格隔離，分隔清晰，確保運行安全。

    3、防護等級

    3.1 外殼防護等級，一般為IP30， IP40；

    3.2 隔室之間的防護等級為IP20；

    3.3開關柜的頂部及內部均開有散熱通風孔道，這些孔道不致降低外殼及隔室之間的防護等級。

    4、功能單元

    4.1 抽屜分為1/2單元、1單元、1¹/2單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。

    4.2 一個單元抽屜的尺寸為：160mm(高)*560mm(寬)*407mm(深)；1/2抽屜的寬度為280mm；2單元抽屜、1¹/2單元抽屜、3單元抽屜僅以高度做2倍、1¹/2倍、3倍的改變，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

    4.3 每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板。

    4.4 抽屜進出線根據電流大小采用不同片數的同一規格片式結構接插件；一般一片接插件不大于200A。

    4.5 1/2單元抽屜與電纜室的轉接采用ZJ-2型背板式結構的轉接件。

    4.6 單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。

    4.7 抽屜面板具有分、合、試驗、抽出等位置的明顯標志；抽屜單元設有機械聯鎖裝置。

    4.8 電纜隔室有二個寬度尺寸（240mm和440mm）可供選用，視電纜數量、截面積和用戶對安裝維修方面的要求而定。

    5、聯鎖

    5.1 功能單元的操作手柄有兩個。其中一個手柄控制抽屜的連接、試驗、移動、隔離等四個位置。另一個手柄控制開關的接通和分斷兩個位置。當抽屜手柄處于“連接”位置時，操作開關的手柄才可以使開關接通和分斷。當抽屜手柄處于“試驗”位置時，一次插件分離，二次插件接通，可通過外電源進行開關試驗。當抽屜手柄處于“移動”位置時，抽屜才可以抽出或插入。當抽屜手柄處于“隔離”位置時，一二次插件均分離，但抽屜被鎖定，不可移動。

    5.2 兩個手柄之間由齒輪齒條機構可靠聯鎖，確保開關分斷時才能移動抽屜，而抽屜只有處于連接位置時，才能使開關合閘。在開關處于某一位置時，外部可加三把掛鎖鎖定，以杜絕任何誤操作的可能性。

    5.3 抽屜面板上為專業人員設置了解鎖裝置。當發生短路事故導致斷路器觸頭熔焊不能跳閘時，專業人員通過解鎖裝置小孔打開抽屜的小門，以便進行緊急處置和維修。

    6、裝置特點

    6.1 提高轉接件的熱容量，較大幅度降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。

    6.2 功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍。

    6.3 母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊。

    6.4  MCC柜單柜的回路數最多到22回路，充分考慮大單機容量在發電，石化系統等行業自動化電動門（機）群的需要。

    6.5 抽屜單元有足夠數量的二次接插件（1單元及以上為32對，1/2單元為20對）?？蓾M足計算機接口和自控回路對接點數量的要求。

    6.6 同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

    6.7 裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置于電纜隔室內，使安裝維修方便。

    7、考慮到干式變壓器使用的普通性、安全性和油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組例，也可以與油浸變壓器低壓母線方便連接。

    8、以抽屜為主體同時具有抽出式和固定式，可以混合組合，任意選用。

    9、母線處置和防護

    9.1母線搭接處均搪錫或鍍鎳以降低連接處溫升。

    9.2連接主開關的母線外部加裝了阻燃、自熄性的熱塑套管，對地工頻試驗電壓比規定可增加50%。

    9.3 垂直母線外部加裝了阻燃的絕緣罩殼，其防護等級達到IP20。

    10、接地保護

碰接式螺柱焊機（種植機）將接地螺栓牢牢地焊接于側板和門板上，加上截面相當于相母線50%的N線和PE線，連同結構組成完善可靠的接地系統，可確保運行安全。

    11、互換性

由于有進口的*裝備，本公司開關柜的制造精度比國家標準高出二到三個等級。如國家規定的長、寬、高和對角線允許誤差分別為±1.5, ±1.5, ±2.7和5mm,本公司內控標準分別為±0.8, ±0.8, ±1.2和2mm。又如抽屜和導軌之間的間隙國家允許誤差為+1mm，本公司內控標準為+0.2mm。這保證了同類抽屜可地互換，且自如。

七、試驗

1、型式試驗已通過全套試驗項目：溫度試驗、介質強度、短路強度、保護電路連續性、功能單元互換性、功能單元機械壽命、聯鎖機構壽命、電氣間隙弧電距離和間隔距離、防護等級、絕緣母線試驗。

2、出廠試驗項目：

一般檢查、機械電氣操作試驗、介電強度試驗、保護電路連續性檢查、功能單元互換性檢查。

GCS開關柜通過出廠試驗以后才能掛合格證。

八、包裝

    1、按需方提供的平面排列圖，一般單臺包裝。

2、全部貨物均采用國家或專業標準保護措施進行包裝，使包裝適應于遠距離運輸、防潮、防震、防銹、確保貨物安全無損運抵現場。

3、包裝箱前后兩面均注明設備名稱、型號、規格、重量、工程號、圖號、發站、到站、收貨人等內容，以便用戶查找。

    4、包裝箱的起吊點有明顯標志。

    5、本公司派員參加開箱點驗，確保設備數量和裝箱清單相符合。

    6、當包裝箱運至開關柜安裝現場后才能拆箱，確保開關柜外觀完好。
