一、主要用途

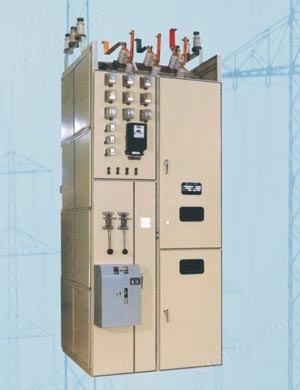

GG—1A(F)防誤型高壓開關柜系固定式具有防誤裝置的高壓開關柜，適用于交流50Hz，額定電壓3．6，10Kv，額定電流至1000A，額定開斷電流至31．5kA的單母線系統中作為接受或分配電能的戶內成套配電高壓設備。
本柜柜體寬敞，內部空間大，間隙合理、安全，具有安裝、維修方便，運行可靠等特點，主回路方案完整，可以滿足各種供配電系統的需要。
本柜是GG—1A型高壓開關柜改進后的產品，能滿足水電部提出的五防要求。
具有五種防止誤操作的功能：
1．防止帶負荷分合隔離開關。
2．防止誤入帶電間隔。
3．防止誤分、合斷路器。
4．防止帶電掛接地線。
5．防止帶接地線合閘。
二、產品型號含義
G G - 1 A（F）- □ - □ □
G——高壓開關柜
G——固定式
1——設計序號
A——次改進
F——防誤型
□——封閉方案代號
□——一次線路方案編號
□——主開關操動機構代號
三、工作條件
1．安裝高度不超過海拔1000m。
2．周圍介質溫度不高于+40℃，不低于—5℃；
3．室內的相對濕度不超過85％(+25℃時)；
4．沒有導電塵埃與足以能腐蝕金屬和破壞絕緣的氣體的場所；
5．沒有爆炸危險的場所；
6．沒有劇烈震動和顛簸及垂直傾斜度不超過5度的場所。
7．經過濕熱帶要求的處理，高壓開關柜可適用于周圍空氣相對濕度為95％，有凝露和霉菌存在的地區。
注：當裝用的某些電器設備未能符合上列工作條件時，則按該電器設備技術標準所規定的工作條件使用或由用戶與制造部門協商解決。
四、高壓開關柜技術數據
| 額定電壓 | 3、6、10 | |
| 工作電壓 | 11.5(10KV時) | |
| 額定電流 | 400、600、1000、1250、2000、3000 | |
| 額定短路開斷電流（KV）（） | 31.5 | |
| 動穩定電流（KA）（峰值） | 80 | |
| 4秒熱穩定電流（KA）（） | 31.5 | |
| 操動方式 | 彈簧儲能、電磁操動機構 | |
| 母線系統 | 單母線、單母線旁路 | |
| 重量（KG） | 約850（其中25-28方案重約1100） | |
| 外形尺寸 | 寬*深*高 | 寬*深*高 |
| 1200*1200*3100 單母線 | 1200*1800*3100 單母線帶旁路母線 | |
五、訂貨須知
1．一次線路方案編號或一次線路方案。
2．二次線路方案編號或二次線路原理展開圖。
3．平面圖中高壓柜掃陟叫頁序號及各柜用途。
4．一次線路額定電壓、額定電流。
5．一、二次線路所用電器設備的名稱、型號、規格及數量。
6．主母線規格。
7．如有并列時需提供同期系統接線圖。
8．發電機柜不設專用控制屏時則電流回路的電表、繼電器安裝在斷路器柜；電壓回路的電表、繼電器安裝在互感器柜。
9．單母線柜是要靠墻安裝還是加遮欄柜。
10．是采用單相接地開關、還是采用簡易接地樁端。未作上述說明，均按靠墻安裝，以簡易接地樁端及簡易閉鎖方案供貨。
