產品概述 General
JLSZV-10型三相三線制干式計量箱(戶外樹脂澆注式)是正在同類產品的基礎上改進而成,適用于額定頻率50Hz,額定電壓10KV、6KV的戶外電力系統中做電能計量,是老式油浸產品理想的替代產品。
本系列產品由電壓電流組合互感器和計量儀表箱兩部分組成,互感器內裝有兩只獨立的電壓和電流互感器分裝于A相、C相,組合互感器外側壁裝有功、無功電度表,腦袋人實驗用的聯合連接盒,運行時用表箱罩住以防竊電。
JLSG-10型產品的內芯采用環氧樹脂澆注,外殼采用鋼桶,以避免陽光紫外線對環氧樹脂澆注體的直射造成損傷。
型號含義Type description

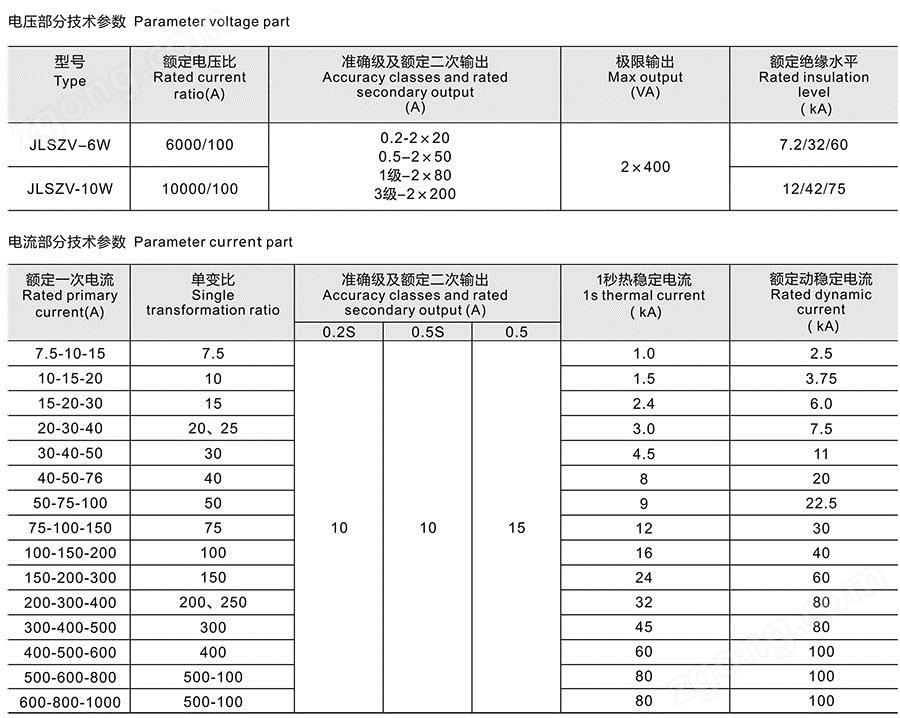

技術參數Techmical data
產品符合標準:GB17201-1997
準確等級:0.2S、0.5S、0.5
額定電壓比:10000/100
額定一次電流:5-400A
額定二次電流:5A或1A
額定容量:電壓部分0.2級,2x15VA、電流部分0.2S、0.2級,2x10VA
額定短時熱電流倍數:80lln-1s
額定動穩定電流倍數:200lln
