零序電流互感器 產品描述
| 品牌 | 安科瑞 | 型號 | AKH-L-∮80 |
| 變換原理 | 電磁式 | 絕緣介質 | 干式 |
| 安裝方式 | 母線式 | 繞線形式 | 單層密繞式 |
| 用途 | 測量 | 導磁體性質 | 鐵芯 |
| 骨架材料 | 其他 | 工作頻率 | 工頻 |
| 允許誤差 | 1級 | 標稱電壓 | 660V |
| 廠家 | 安科瑞電氣股份有限公司 |

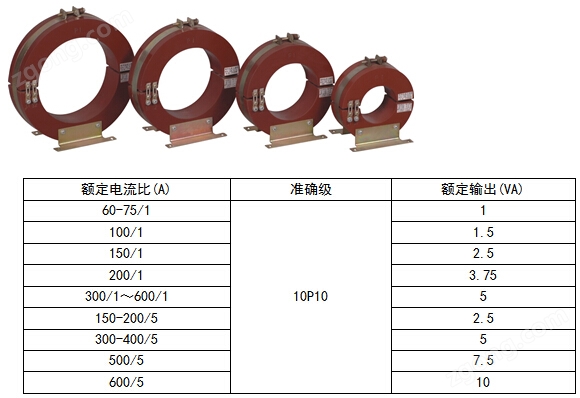

AKH-L零序電流互感器
1 產品特點
本系列零序電流互感器適用于戶內、額定頻率50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供三相電纜接地保護用,也可與繼電器配套使用,本型電流互感器為開口式,環氧樹脂澆注結構,安裝時可將互感器分為兩半,裝好電纜合并為一體,安裝極為方便。
2 型號說明

3 外形尺寸

4 技術參數
(1) 本系列零序電流互感器一次主絕緣由電纜保證,產品僅考核二次繞組的絕緣性能,二次繞組對地能承受3 kV工頻耐壓。
(2) 額定電流比、準確級、額定輸出見下表。

(3) 與繼電器配套使用時,本型互感器的一次零序電流滿足下表的要求:
