概述
SYQ系列智能低壓無功補償綜合模塊是0.4KV低壓配電網高效節能、 降低線損、 提高功率因數和電能質量的新一代無功補償設備。 它由智能測控單元、 晶閘管復合開關電路、 線路保護單元、 兩臺(△型）或一臺(Y型）低壓電力電容器構成。該綜合模塊集成了現代測控、 電力電子、 網絡通訊、自動化控制、 電力電容器等*技術。 與傳統無功補償裝置相比， 新一代低壓無功補償綜合模塊具有補償效果好、 體積小 功耗低、 成本低、 接線簡單、 維護方便、 使用壽命長、可靠性高等特點，適應了現代電網對無功補償?shù)母咭蟆?/span>
功能特點
1 、人機對話窗口：模塊具有電容器投切狀態、 電子復合開關故障指示 ， 可設置保護定值、 電容容量、 CT變比、 電容投切間隔等參數，查詢設備運行參數，實現了人機對話。
2. 優化補償：可按補償容量來分級控制投切， 對三相或分相不平衡電網進行優化補償， 更大限度提高功率因數。
3. 過壓欠壓過流保護：電容器產生過電壓或欠電壓時，迅速切除電容；電容器內部絕緣降低造成過流時，發出警告信號。
4.過補償保護:采用延時多點采樣技術，防止電容器投切震蕩，低荷閉鎖控制，確保負荷瞬間跌落情況下可能產生的過補償。
5. 投切控制：采用過零等電位投切方法， 確保無涌流， 開關采用永磁式開關。
6.智能網絡：多臺電容器聯網使用自動生成網絡，主從控制，個機出現故障自動退出網絡，不影響其余工作。
7.低功耗：采用低功耗設計， 具有功耗小， 發熱少的特點。
8.接線簡單：電流取樣及通訊采用網絡數據插拔線聯機一 無需手工接線。
9. 受控模式與主控模式自適應（可選）
10. 每個模塊可單獨運行投切。
11. 控制器損壞不影響模塊正常補償。
技術參數、
（一）環境條件
· 環境溫度 -25℃~60℃
· 相對濕度 30%~85%RH
· 海撥 2000m
（二）測量誤差
· 電壓 ≤±0.5%
· 電流 ≤±0.5%
· 功率 ≤1%
· 功率因數 ≤0.01
· 溫度 ±1℃
（三）電源條件
·額定電壓 ～220V/ ～380V
·電壓偏差 ±20%
·諧波電壓 正弦波，總畸變率不大千5%
· 諧波電流 公共連接點的諧波電流允許伉不超過BG/T14549-1993標準位要求
·工作頻率 50Hz
·功率消耗 <2W
（四）保護誤差
· 電壓 ≤0.5%
· 電流 ≤±0.5%
· 溫度 ±1℃
· 時間 ±0.1s
（五）無功補償參數
· 無功補償誤差 ≤最小電容器容量的50%
· 電容器投切時隔 ＞10S，可自己設定在10-180S之間
· 無功容量 ≤(20+20 l kvar
· 聯機 ≤32臺
（六）可靠性參數
· 控制準確率
· 投切允許次數 100萬次
· 電容器容量運行時間衰減率 ≤1%/年
· 電容器容量投切衰減率 ≤1%/萬次
· 年故障率 ≤1%/

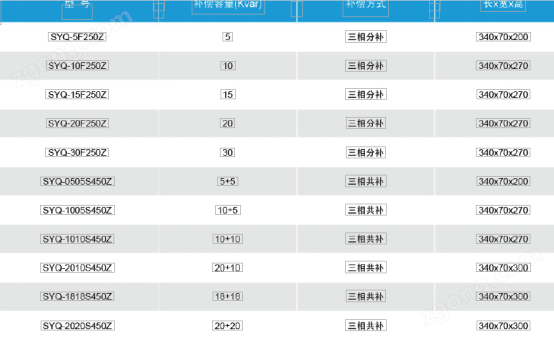

規格選型
安裝尺寸
接線示意圖
訂貨示例
訂貨時， 應寫明所需的產品型號，信號輸入及功能模塊等相關內容例1.
型號： SYQ-2020S450Z
電流互感器變比： 800:5
系統臺數： 5臺
其他：其他出廠預設置（未作說明則按照默認設置出廠）
