ONZB800型振棒式料位計
1 主要特點
1)圓形光滑單棒式探頭,能有效防止夾料和粘料(優于音叉式),在較多掛料時,仍能穩定工作。
2)不受被測介質電參數影響(優于電容式),安裝后無須調整,即可投入穩定工作。
3)壓電元件置于厚管壁不銹鋼管的探頭內,抗重荷、耐磨損、耐腐蝕;
4)依據所測介質比重不同,可調整檢測靈敏度。
2 動作原理
運用音叉的“共振”原理,振動管和內置的振動棒構成“音叉”共振探頭,在壓電元件的驅動下,發生振動。當探頭觸及被測物料時,振動幅度急劇減小,由此轉化為電子信號,使繼電器動作,輸出一個開關量達到控制或報警的目的。
3 技術指標
電源:AC 220V 50Hz
消耗功率:1.5W
工作溫度:儀表部分:-40℃~+70℃
探頭部分:-40℃~+150℃
起振時間:1~5秒
響應時間:約1秒
輸出方式:繼電器輸出(AC 220V/3A,DC 30V/3A)
靈 敏 度:高、中、低三檔可設置
安裝接口:G1
材 料:304不銹鋼
外形尺寸:如圖1所示

5 用途
1)粉末體 :水泥 石灰 鐵粉 花肥 洗衣粉 精鹽 精糖 面粉 奶粉等;
2)顆粒體 :化學原料 藥品 轂物 食品等;
3)塊體 :煤塊 石灰石 礦石等;
6 電氣連接

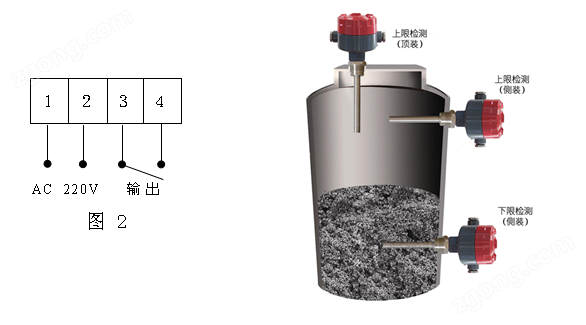

1)電氣連接如圖2所示

7 安裝和維護
1) 應避開入料口處安裝(圖3所示);
2) 在顆粒直徑大于15mm的塊體或距離入料口下部7米以下安裝時,應加探頭護蓋;
3) 測定粘度較大的粉粒體時,應從容器的上部向下垂直或從側壁部斜向下較深插入安裝;
