有機玻璃凈水流量計/面板式流量計/管道式流量計

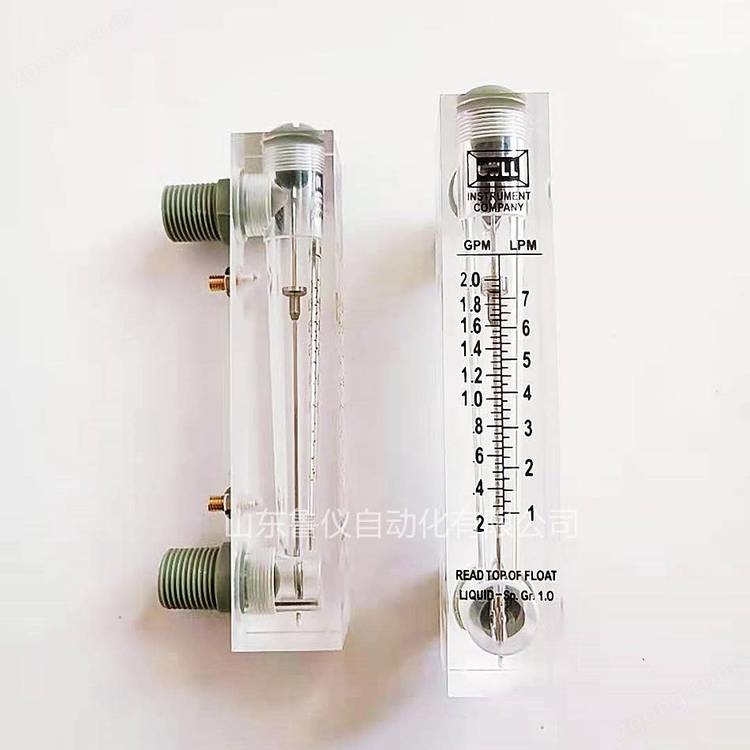

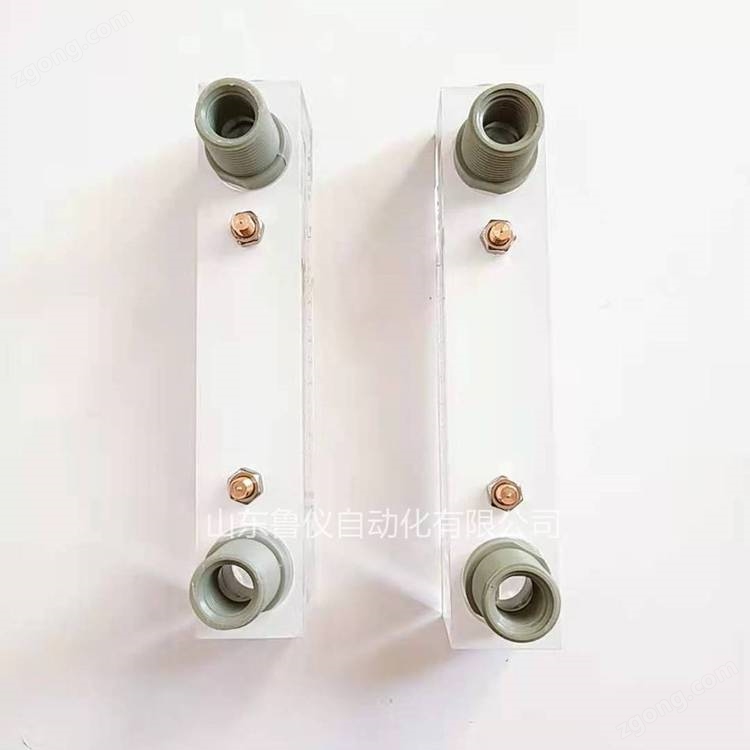

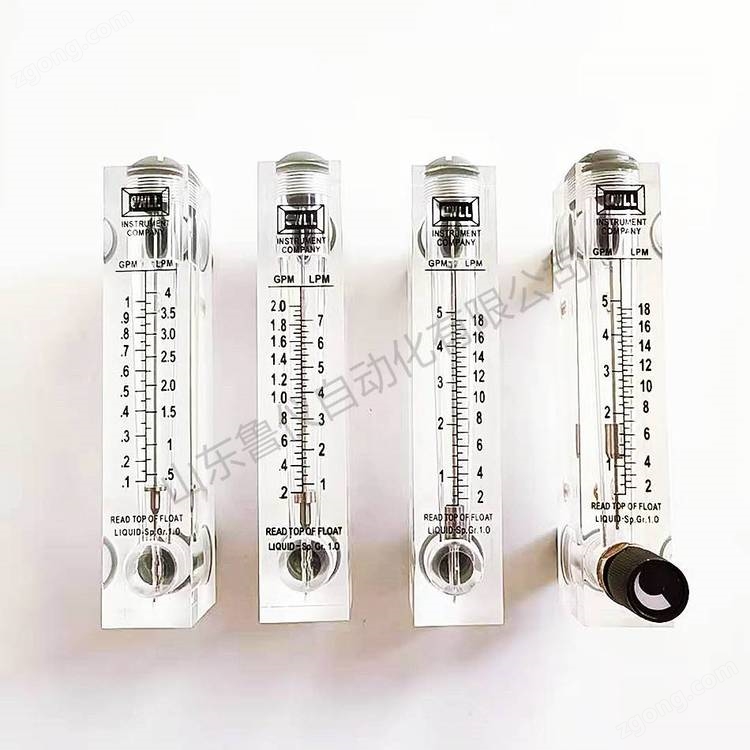

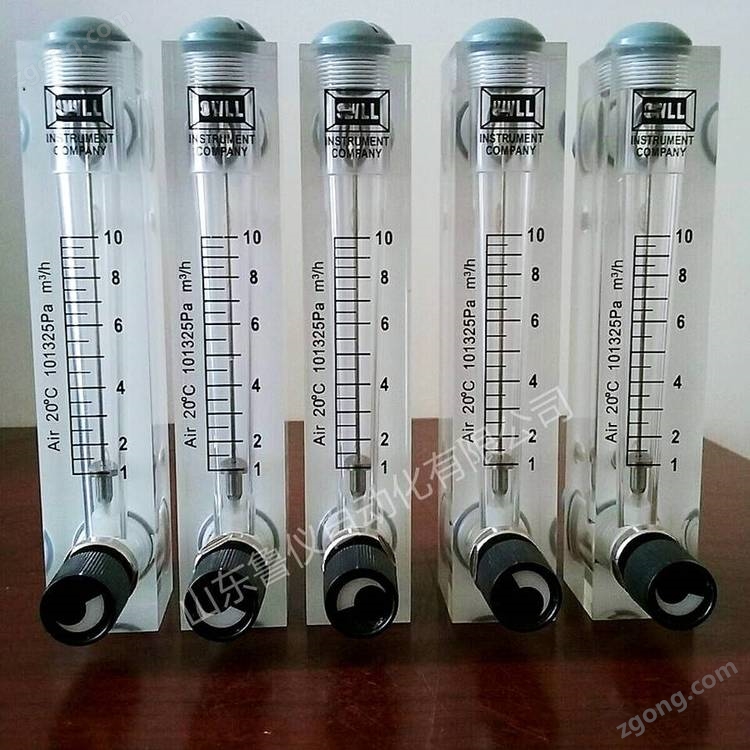

一、面板式流量計的概述

面板式流量計主要組成浮球、導桿、本體、外接等制成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，面板式有機玻璃轉子流量計可應用于凈水設備、化工、環保、石油、醫藥、食品等工業部門。還可用于實驗室等科學研究。

二、面板式流量計工作原理：
面板式流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形管及其在內可以上下移動的浮子。當流體自下而上流經錐形管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。

三、魯儀LZM系列流量計的技術參數

四、面板式流量計使用要求：

〔1〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟藴剩盒栌玫牧髁繛榱髁坑嬃髁康?0%-70%，盡量不要用到數?！?/span>

〔2〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。

〔3〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。

〔4〕流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
