砂加氣混凝土砌塊是以硅質(zhì)材料（如河沙、巖石砂、海砂、江沙）和鈣質(zhì)材料（如生石灰）等按一定重量比配合，再加發(fā)氣劑和外加劑后進(jìn)行攪拌、澆注、發(fā)氣后進(jìn)行切割并在一定溫度和壓力下熱合成的人造石。它是大量利用天然資源節(jié)能利廢的產(chǎn)品，具有質(zhì)輕、保溫隔熱性能，產(chǎn)品可鋸可釘，裝修方便，是城市高層框架結(jié)構(gòu)用得最多的理想圍護(hù)墻體材料。
    原材料有：砂、生石灰、石膏、水泥、鋁粉膏和穩(wěn)泡劑等。
    一、原材料的質(zhì)量要求：
    1、砂子的要求：
    只要二氧化硅（SiO2）的含量＞60%都可使用。但鐵礦物的含量必須不大于15%。
    2、生石灰的要求：
    活性氧化鈣（CaO）的含量：不小于80%
    細(xì)度（0.08mm篩篩余量）：小于10%
    氧化鎂（MgO）的含量：不大于2%
    消化溫度為：53℃
    消化速度為：10－15min
    過燒石灰含量：不大于2%。
    3、水泥的要求：
    水泥的質(zhì)量要求應(yīng)符合國(guó)家標(biāo)準(zhǔn)GB175－1999的要求即可。
    4、石膏的要求：
    一般采用二水石膏，其質(zhì)量要求應(yīng)符合國(guó)家標(biāo)準(zhǔn)。
    CaSO4·2H2O含量：不小于85%
    五氧化二磷（P2O5）含量：不大于3%
    初凝時(shí)間：不小于6min
    終凝時(shí)間：不大于30min
    5、鋁粉膏的要求：
    砂加氣混凝土砌塊用鋁粉膏應(yīng)符合JC/T407－2000的規(guī)定。
    油劑型鋁粉膏：其固體份GLY75≥75%或GLY65≥65%，固體中活性鋁≥90%；
    水劑型鋁粉膏：其固體份GLS70≥70%或GLS65≥65%，固體中活性鋁≥85%；
    0.075mm篩篩余量≤3%；
    油劑型鋁粉膏發(fā)氣量要求達(dá)到：4min為50%－80%；16min≥90%；30min≥99%；
    水劑型鋁粉膏發(fā)氣量要求達(dá)到：4min為40%－60%；16min≥90%；30min≥99%。
    二、各種原材料的作用：
    1、砂：提供硅質(zhì)材料，并與鈣質(zhì)材料中的CaO反應(yīng)，生成水化產(chǎn)物，貢獻(xiàn)制品的強(qiáng)度。砂還可作骨架，減少混凝土的收縮性。
    2、生石灰：提供有效氧化鈣并與硅質(zhì)材料中的SiO2反應(yīng)，生成水化產(chǎn)物，形成制品的強(qiáng)度。石灰還可提供堿度，使之與鋁
    膏發(fā)氣。石灰水化時(shí)放熱，促使坯體硬化。
    3、水泥：提供鈣質(zhì)材料。貢獻(xiàn)砂加氣混凝土的強(qiáng)度。水泥主要作用是保證澆注的穩(wěn)定性。加速坯體的硬化和切割時(shí)的坯體塑性強(qiáng)度。
    4、石膏：貢獻(xiàn)坯體的強(qiáng)度。由于在靜停過程中，生成水化硫鋁酸鹽（鈣）和C-S-H凝膠，使坯體在蒸壓過程中出現(xiàn)溫度差應(yīng)力和濕度差應(yīng)力的承受能力增強(qiáng)。還可提高制品的強(qiáng)度和降低收縮性，提高抗凍性。促使水化反應(yīng)過程的速度，促進(jìn)托貝莫來石轉(zhuǎn)化，形成強(qiáng)度。且抑制水石榴子生成，使收縮值小。還可延緩料漿稠化速度，延緩水泥凝結(jié)速度，抑制石灰消解，降低石灰溶解度，消解溫度也降低。
　　用于砂加氣混凝土的石膏品種有：二水石膏、半水石膏和硬石膏。但在生產(chǎn)實(shí)踐中，國(guó)內(nèi)外未見用半水石膏的，因它脫水造成假凝，使?jié)沧⒉环€(wěn)定。在混磨工藝中，要防止二水石膏脫水，則要求混合料出磨溫度＜70℃,若混合料出磨溫度＞70℃時(shí)，則要求中間倉(cāng)貯存時(shí)間2－3小時(shí)，邊磨邊用邊澆注?？梢杂霉I(yè)廢石膏代替天然二水石膏，直接加入攪拌機(jī)中，不參加混磨。若用天然硬石膏代替天然二水石膏時(shí)，可參加混磨，此時(shí)出磨溫度不受限制。
    5、水：加水的目的是保證料漿各組成材料能攪拌均勻，保證料漿能順利澆注入模，并能正常進(jìn)行發(fā)氣和初凝。水量用得是否，能影響料漿發(fā)氣和凝結(jié)過程，最終影響材料氣孔結(jié)構(gòu)。加水過多，使料漿過稀，鋁粉和氫氧化鈣反應(yīng)加速，同時(shí)使加氣混凝土料漿凝結(jié)時(shí)間延續(xù)，導(dǎo)致發(fā)氣和凝結(jié)時(shí)間不能同步，造成料漿沉陷和沸騰現(xiàn)象，致使加氣混凝土氣孔結(jié)構(gòu)破壞，影響制品質(zhì)量。用水量過少，除了攪拌和澆注受影響外，將使料漿發(fā)氣過程未結(jié)束前，過早凝結(jié)，嚴(yán)重時(shí)使料漿發(fā)氣不足，引起制品干裂。
    6、穩(wěn)泡劑：是表面活性物質(zhì)，降低表面張力。穩(wěn)泡劑濃度增加，表面張力降低多，達(dá)到一定濃度時(shí)，表面張力不再變化了。表面活性劑具有發(fā)泡能力和穩(wěn)泡性能。

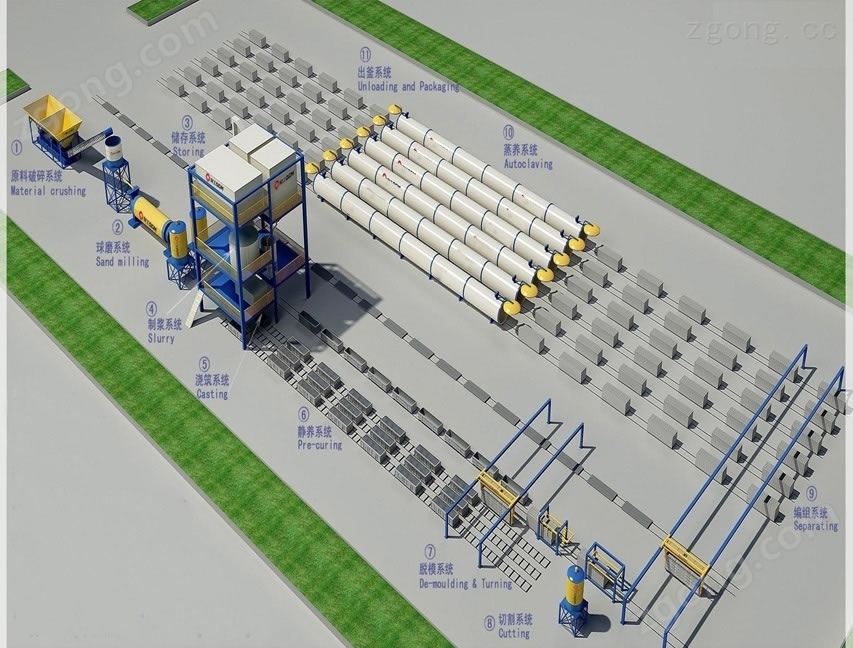

工藝流程概述：
    1、生石灰、石膏：
    塊狀生石灰和袋裝石膏進(jìn)廠后，分別堆放于原料堆棚內(nèi)。
    生產(chǎn)用料時(shí)，將塊狀生石灰用鏟車送入受料斗，經(jīng)皮帶輸送機(jī)送入破碎機(jī)中破碎，再經(jīng)斗式提升機(jī)至磨頭倉(cāng)待用。破碎機(jī)和磨頭倉(cāng)分別各設(shè)一臺(tái)收塵器。
    2、砂：
    砂子根據(jù)其粒度，應(yīng)將砂子送至設(shè)備附近，從受料斗經(jīng)皮帶輸送進(jìn)入球磨機(jī)中進(jìn)行磨細(xì)，一般細(xì)度達(dá)到80目左右，經(jīng)斗式提升機(jī)送至砂子料倉(cāng)，然后根據(jù)需要，將砂子定量送入砂漿泵池內(nèi)。
    3、水泥：
    散裝水泥采用水泥散裝罐車運(yùn)入，由車上自備氣力輸送系統(tǒng)將其送入水泥庫(kù)備用。
    生石灰、石膏各自進(jìn)入料倉(cāng)后，分別經(jīng)給料機(jī)均勻給料至皮帶電子秤和螺旋電子秤，然后按一定配比計(jì)量的原材料送至球磨機(jī)中磨細(xì)。采用的是混合膠結(jié)料工藝，將生石灰、石膏的混合料在球磨機(jī)中進(jìn)行干磨而得。膠結(jié)料的比要求表面積達(dá)到4000－6000cm2/g。
    4、鋁粉膏、外加劑：
    鋁粉膏、外加劑均由車運(yùn)入廠內(nèi)，分別存放于原材料庫(kù)中，用料時(shí)用小車推至配料樓，運(yùn)至鋁粉攪拌機(jī)旁，按規(guī)定配合比加水一起攪拌成漿備用。
    5、配料澆注：
    水泥、混合膠結(jié)料經(jīng)電子秤稱量，砂經(jīng)計(jì)量罐計(jì)量，按比例配入攪拌機(jī)中，鋁粉膏、外加劑混合料漿經(jīng)鋁粉膏攪拌機(jī)攪拌后直接輸入攪拌機(jī)中，進(jìn)行規(guī)定時(shí)間的攪拌，同時(shí)送入蒸汽，以提高料溫。
    攪拌好的料漿隨后澆注入模，采用定點(diǎn)澆注工藝，便于與熱室初凝相結(jié)合，實(shí)現(xiàn)流水作業(yè)生產(chǎn)，避免了移動(dòng)澆注工藝在車間溫度較低時(shí)，其生產(chǎn)受到氣溫影響的缺點(diǎn)。
    6、熱室初凝：
    澆注好的模具經(jīng)電動(dòng)擺渡車頂推至熱室初凝養(yǎng)護(hù)室內(nèi)，料漿的初凝過程在初凝養(yǎng)護(hù)室內(nèi)完成。
    7、坯體切割：
    達(dá)到切割強(qiáng)度的坯體連同?？颍尚熊嚥捎秘?fù)壓吊具，吊到已裝好蒸壓底板的切割機(jī)上，吊具升起的同時(shí)即卸去?？?，然后切割機(jī)即按預(yù)先設(shè)定的尺寸規(guī)格進(jìn)行坯體的縱、橫、水平方向的切割。
    坯體切割完畢后，切割下來的部分廢料，經(jīng)加工成廢料漿，由泵送至配料樓頂層的廢漿貯罐加入必須的原料送至打漿機(jī)中重復(fù)使用。
    8、熱室靜停：
    切割后的坯體經(jīng)吊車吊至蒸養(yǎng)小車，每個(gè)小車上疊放兩模坯體，疊放坯體的小車過渡至養(yǎng)護(hù)區(qū)，由卷揚(yáng)機(jī)拉至熱靜停室，進(jìn)行編組預(yù)養(yǎng)，一般每五輛小車編為一組。
    9、蒸壓養(yǎng)護(hù)：
    預(yù)養(yǎng)后，帶坯體的蒸養(yǎng)小車由卷揚(yáng)機(jī)一次拉入Ф2×21m蒸壓釜內(nèi)，釜內(nèi)已養(yǎng)護(hù)好的制品同時(shí)被拉出。然后關(guān)閉釜門，抽真空后送入蒸汽，進(jìn)行預(yù)定制度的升溫升壓、恒溫恒壓、降溫降壓的蒸壓養(yǎng)護(hù)，養(yǎng)護(hù)周期一般為12小時(shí)為宜。
    10、成品吊運(yùn)：
    蒸壓養(yǎng)護(hù)結(jié)束后，帶制品的小車由卷揚(yáng)機(jī)拉出，并在成品吊運(yùn)車間中停放一定時(shí)間進(jìn)行冷卻后，由普通吊具將成品吊至平板托車上，由電瓶車拖至成品堆場(chǎng)，經(jīng)人工分等級(jí)檢驗(yàn)堆放，底板經(jīng)人工清理涂油后，連同蒸養(yǎng)小車經(jīng)模移車運(yùn)至回車道，再返回至切割車間備用。

產(chǎn)品技術(shù)參數(shù)
