壁掛電源系統適用范圍

SP-BG系列高頻開關電源壁掛芯系統是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、智能大廈配電等場合。系統由整流模塊、監控模塊、降壓模塊、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，系統監控和電池智能化管理功能完善，具有與自動化系統連接的四遙接口，提供RS232和RS485兩種通訊選擇，提供RTU、CDT、MODBUS三種通訊規約選擇

壁掛電源系統系統特點

●     適合構成38AH/220V、65AH/110V、100AH/48V、100AH/24V以下所有系統；

●     模塊、監控單元和降壓單元均采用帶電熱插拔結構，安裝、維護方便快捷；

●     可安裝3個SP/B系列高頻整流充電模塊；

●     降壓單元具有自動硅鏈降壓功能，大電流2A/DC220、4A/DC110V、5A/DC48V、5A/DC24V，沖擊電流30A/0.5S；

●     監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準；

●     監控單元具有對電池自動管理的功能；

●     提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接；

●     監控器實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測；

●     配電單元提供2路交流輸入（可選擇一路PT供電）、1路電池輸入；

1.3 系統技術參數

●交流輸入電壓：220V-15%+20%

● PT供電電壓：100V±10%

●電網頻率：50Hz±10%

●功率因數：≥0.85

●輸出電壓范圍：20V-30V連續可調（對于24V系統）

40V-60V連續可調（對于48V系統）

90V-140V連續可調（對于110V系統）

180V-280V連續可調（對于220V系統）

●穩壓精度：≤±0.5%

●穩流精度：≤±0.5%

●紋波系數：≤±0.1%

●均流度：≤5%

●效率：≥90%

●輸出過壓保護：280V±2V（220V），140V±2V（110V），60V±2V（48V）

●絕緣強度：> 10MΩ，2KVAC一分鐘無閃絡、無擊穿。

●工作環境相對濕度：≤90%

●工作環境溫度：-5℃~45℃

●可聞噪音：≤55dB

●人機界面：128×64點陣LCD漢字菜單顯示，按鍵操作

●通訊接口：支持RS232/RS485兩種通訊接口， 運行軟件已包括CDT451-91和MODBUS兩種通訊規約,用戶可在現場根據需要自行選擇定義

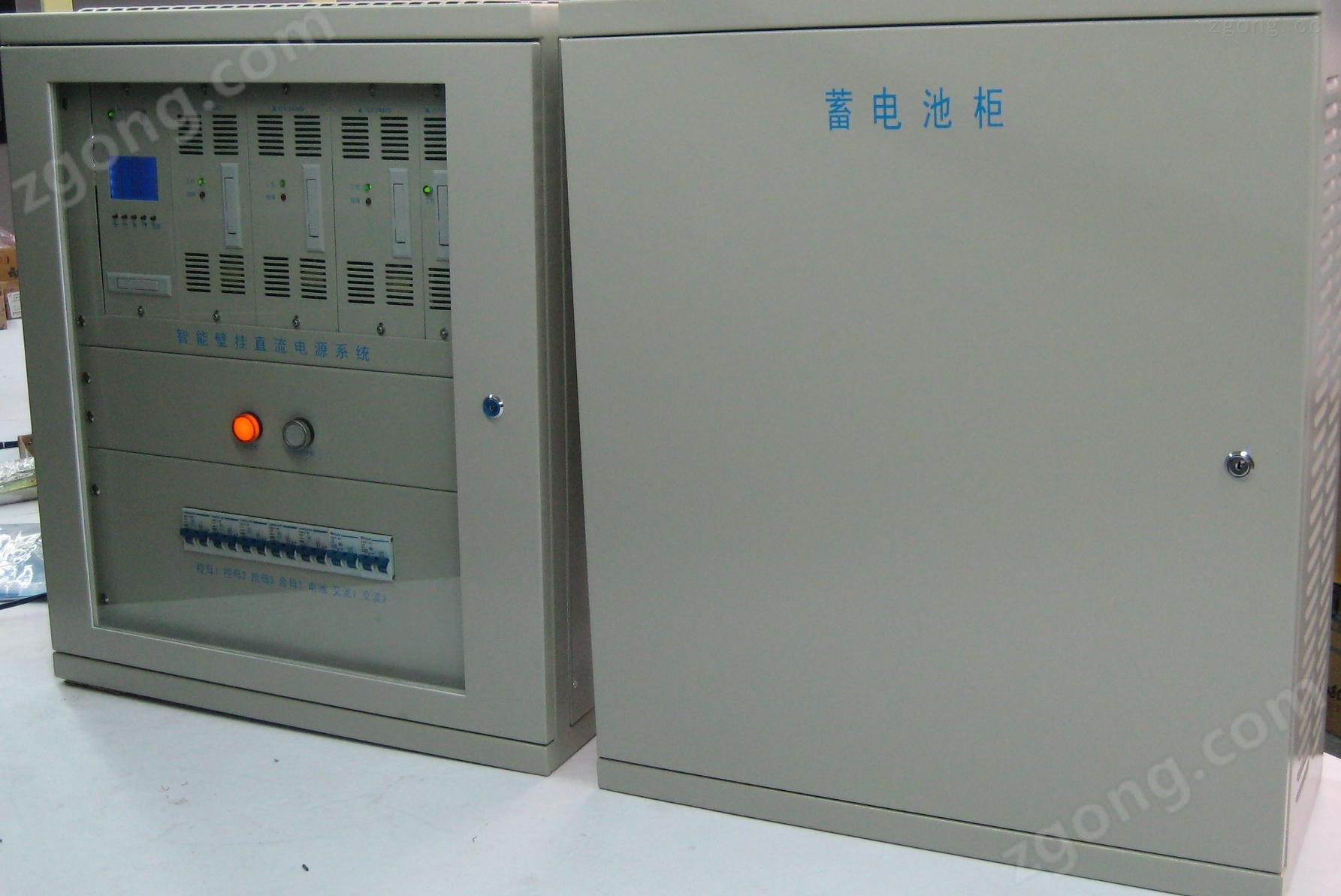

●充電箱及電池箱均帶玻璃門，箱體尺寸：600×265×700(mm)

●系統接線方案：GZDW33和GZDW35
