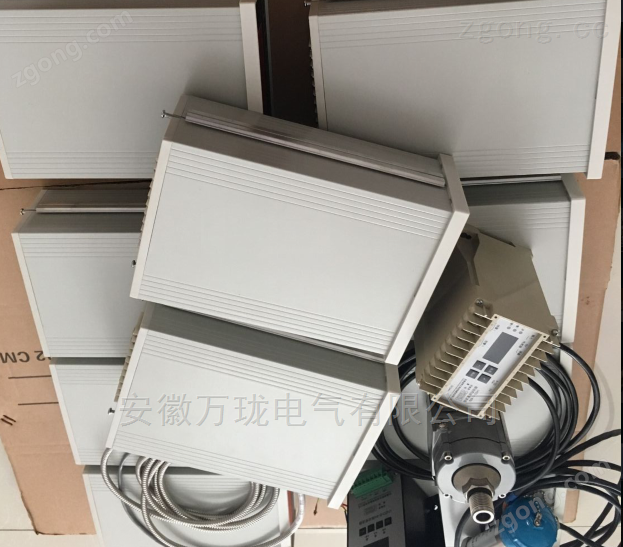

傳感器由探頭殼體（前置放大器內置其中）、備緊螺母、信號電纜組成，選用優質電子元器件，采用貼片技術，將探頭和電子信號處理部分集成為一體，無需高頻同軸電纜連接，無需外置前置器。在制作過程中，探頭端部采用耐高溫 PPS工程塑料（或陶瓷）材料，通過“二次注塑”成型將線圈密封，使探頭在惡劣的環境中能可靠工作。該傳感器具有安裝簡單、成本低、機械故障少等優點，是一種高性價比的新型渦流傳感器。可廣泛應用于旋轉機械的轉速、位移、相對振動測量； 水輪機組的擺度和振動測量 適合中等溫度情況下的工業現場。
PRX8型（靈敏度8V/mm)，可直接替換B&k公司的:IN081\IN085傳感器。

主要用于監測旋轉機械的位移、振動、轉速等參數，并直接輸出線性標準信號。
將渦流探頭、電纜、前置器微型集成化，并封裝在標準的M14(Φ8探頭或Φ11探頭)帶螺紋的探頭體內。由于渦流測量回路的所有元件都封裝在傳感器探頭內，無需高頻同軸電纜及高頻探頭，提高了系統可靠性。同時也降低了傳感器的安裝費用。

傳感器主要用于監測旋轉機械的位移、振動、轉速等參數，并直接輸出線性標準信號?！龉╇婋娫矗?plusmn;24Vdc■工作頻率范圍：0～6kHz■位移測量量程：2mm或4mm■誤差范圍：≤1.0%■工作溫度：-20℃～80℃■靈敏度：8V/mm、8mA/mm、4V/mm、4mA/mm■紋波：≤20mV ■分辨率：0.1µm ■溫度漂移：0.5‰ 電氣特性( -2～-18 輸出型)工作電源：-24VDC，10KΩ負載標準試件材料：AISI4140 頻率響應：DC～10KHz(-3dB)靈敏度： 8V/mm分辨率：1um紋波：≤20mV漂：≤0.5%線性范圍：0.70mm～2.50mm輸出阻抗：＜50Ω絕緣電阻：＞25MΩ接地：浮地輸出

可靠性：

●具有短路，電壓接反自動保護功能，當現場的接錢在發生錯誤的時候一般的傳感器由于電源接反會造成傳感器損壞 ●探頭頭部體選用新PPS工程塑料模具成型。它是一種具有高強度、耐高溫(220℃)、抗腐蝕的新型材料；不易碰壞、耐高溫、碰到某些化學藥品不會開裂；保證了探頭的可靠性； ● 高抗干擾電渦流傳感器抗磁場干擾能力大幅度提高，使傳感器可以應用在發電機等產生強磁場的設備中； ●探頭信號輸出使用的同軸電纜和延伸同軸電纜選用進口寬溫度范圍電纜(-55℃～200℃)；電纜強度高、電氣性能優異、連接可靠性高； ▲溫度的穩定性和精度：

●探頭線圈依靠工藝和設備，使幾何尺寸、電氣參數保持*，保證了探頭的互換性，互換性誤差優于5 %已成現實； ●探頭線圈和電纜溫度影響依靠*的補償技術，在優化的溫度范圍(22℃～180℃)內，其大偏差優于±5 % (包含互換性、線性、靈敏度偏差)； ●探頭靈敏度誤差±3% ，包括互換性誤差在內±5%； ●探頭線性誤差±1% ，包括互換性誤差在內±5%；

一、概述

轉速傳感器（又稱為變磁阻式或變氣隙式）是高性價比、用途廣泛的常用轉速傳感器。從低成本的消費產品行業，到飛機發動機的高精度轉速測量和控制領域，都可采用DF6100電式轉速傳感器。
二、測量原理：
轉速傳感器內部包括磁鋼、軟磁銜鐵和線圈。磁場（磁力線）由磁鐵發出，通過銜鐵、線圈，從空間返回磁鐵另一端。一個鐵磁齒通過傳感器端部時，磁路磁阻就會變化一次，線圈內部就會感應出一個交流電壓信號。如果是漸開線齒輪，感應電壓應是正弦波。

三、性能特點

1、DF5100系列一體化電渦流傳感器結構緊湊，安裝方便、維護簡單，是一種高性價比的新型電渦流位移傳感器。
2、目前我們已推出8mm、11mm、25mm一體化電渦流傳感器，其它規格一體化電渦流傳感器也是將陸續面世。
3、廣泛用于旋轉機械的轉速測量、小輪機組和振動測量，同時也比較適合于各種工作溫度普通的場合。

4、可以兼顧高、中低頻低振測量應用，符合標準對旋轉機械振動評價的要求；
5、有較低的輸出阻抗和良好的性噪比，與其它設備連接方便，對電纜和接插件無特殊要求，安裝簡單，易于使用；
6、靈活性好，可測量微小的振動（um級）；
7、有一定的抗橫向振動能力（≤10g峰值）。

四、技術參數

1． 靈 敏 度：45mV/mm/s ±5%（溫度20℃時，在60Hz時測得）
2． 大可承受加速度：10g
3． 測量范圍：2mm （峰－峰值）
4． 頻率響應：10～300Hz
5． 環境溫度：-30～100℃（相對濕度：≤90%）－30～150℃（VS－020H [H表示高溫型傳感器]）
6． 測量方法：垂直或水平­­
