一、產品描述及技術指標：

應用范圍 電源             產品品牌 濟寧眾力

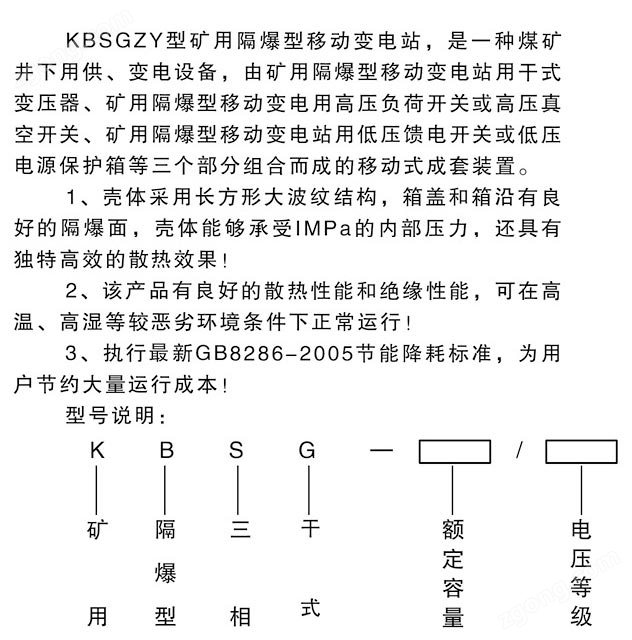

型號KBSG                   額定容量50-4000KVA

電源相數 三相             鐵芯形狀 長圓形

繞阻形式 雙繞阻           鐵芯形式 芯式

冷卻方式 ANAN          防潮方式 開放式

外形結構 立式             電壓比1140/660、660/380、3300

絕緣等級 H級 噪 音 <65分貝

工作頻率 50HZ 效 率 100%

變壓器執行標準：GB8286-2005

二、特性優點及變壓器材料說明

1.該產品有良好散熱性能和絕緣性能，可在高溫高濕等較惡劣環境條件下正常運行。

2.按用戶特殊性能要求設計。

a.變壓器鐵芯用優質高導磁日本進口冷軋硅鋼片制成，采用縱向“階梯疊”結構。 無毛刺，鐵芯應壓緊并采用浸漆分層絕緣以減少渦流損失。鐵芯的磁通密度選擇在變壓器在負分接運行時，不會飽和；

b.變壓器絕緣水平為H級，絕緣按連續運行設計。當變壓器按zui大額定容量運行時，其zui高溫升不應超過125K；

c.承受短路能力，應執行GB1094.5-85標準中的有關規定。變壓器能承受低壓側出口三相短路，高壓側母線為無窮大電源供給的短路電流，繞組不變形，部件不發生損壞。當?shù)蛪簜?cè)出口處發生直接短路時，變壓器的鐵芯、線圈及絕緣不應損壞；

d.負載能力，自然空氣冷卻（AN）時，在規定的運行條件下，變壓器應連續輸出 100％的額定容量；

e.溫升極限，移動式變電站的溫升極限應滿足GB6450-86中的要求；

三、使用環境條件

1.海拔高度 ：≤1000m；

2. 環境溫度：上限＋40℃，下限－5℃；

3.相對濕度：空氣相對濕度不大于95％（25℃時）；

4. 無強烈顛簸、震動和與垂直面傾斜度不超過15°的環境；

5.可使用在含有爆炸危險的甲烷、煤塵的空氣中，但無足以腐蝕金屬和破壞絕緣的氣體和蒸汽；

6. 無滴水的場所或有防淋水設施的環境；

7. 電源電壓的波形近似于正弦波，三相電源電壓近似對稱。

8. 凡不符合上述使用條件，應與我們協商決定。

四、用戶在購買時，請明確以下幾點

1.變壓器的基本型號、規格、容量及數量；

2.變壓器的輸出、輸入電壓；

3.外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。
